As correntes Tsubaki são reconhecidas mundialmente como referência em performance para transmissão de potência e transporte industrial. Com mais de 100 anos de engenharia e fabricação exclusivamente no Japão, cada corrente sai da linha de produção com tolerâncias que definem o padrão global do setor. A Mippei é distribuidora autorizada Tsubaki no Brasil, com estoque pronto e suporte técnico especializado. Não trabalhamos com segunda linha.
Corrente esticada, pulando na roda dentada ou fazendo ruído: o que cada sintoma significa
Corrente quase nunca falha de repente. Ela avisa — e o aviso aponta para uma causa específica. Saber ler o sintoma antes de pedir orçamento muda o que precisa ser trocado, e às vezes evita trocar a corrente quando o problema é a roda dentada, o alinhamento ou a lubrificação da corrente.
| O que você observa | Causa provável | O que costuma resolver |
|---|---|---|
| A corrente “pula” ou monta em cima do dente | Alongamento por desgaste de pino e bucha, quase sempre junto com dente da roda dentada já gasto | Medir o alongamento e trocar corrente e roda dentada no mesmo serviço — corrente nova em roda gasta volta a pular em semanas |
| Ruído metálico que diminui depois de lubrificar | Falta de lubrificante chegando à articulação, ou intervalo de lubrificação longo demais | Lubrificante e intervalo corretos; em ambiente onde não se pode lubrificar, corrente autolubrificada |
| Um lado da corrente desgasta mais que o outro | Rodas dentadas desalinhadas ou eixos fora de paralelo | Realinhar antes de trocar — senão a corrente nova desgasta igual |
| Elos travados, corrente rígida em trechos | Corrosão ou entrada de particulado na articulação | Corrente com proteção anticorrosiva ou com vedação na articulação |
| Pino saindo da placa, ou placa trincada | Sobrecarga ou choque acima da carga de trabalho da série | Redimensionar a série — não é caso de repor a mesma corrente |
| Óleo pingando no produto transportado | Lubrificação externa num ponto onde não pode haver contaminação | Corrente com bucha impregnada, que dispensa lubrificação externa |
| Corrente nova durando pouco | Passo ou série incorretos para a carga, ou corrente de segunda linha | Conferir a marcação na placa e recalcular; a Mippei não trabalha com segunda linha |
Já tem o sintoma, mas não sabe qual corrente pedir? Envie uma foto da corrente e da roda dentada, com o passo e a máquina. A gente identifica a série e diz o que precisa ser trocado junto.
📲 Identificar pela foto no WhatsAppComo saber se a corrente está no fim? A medição de desgaste
Corrente não se troca por tempo de uso, se troca por alongamento. Conforme o pino e a bucha desgastam, o passo real cresce e a corrente deixa de assentar no dente. Passado o limite, ela começa a pular, acelera o desgaste da roda dentada e o conjunto inteiro vai embora junto.
O limite prático de alongamento é da ordem de 1,5% a 2% do passo em corrente de transmissão, e é mais tolerante em corrente transportadora — o valor exato depende da série e da aplicação, e está na tabela do fabricante. O que importa na prática é ter o número medido, não estimado. A rotina de lubrificação, tensionamento e alinhamento é o que decide em quanto tempo esse alongamento chega no limite.
Os três jeitos de medir, do mais simples ao mais preciso
| Método | Como funciona | Quando usar |
|---|---|---|

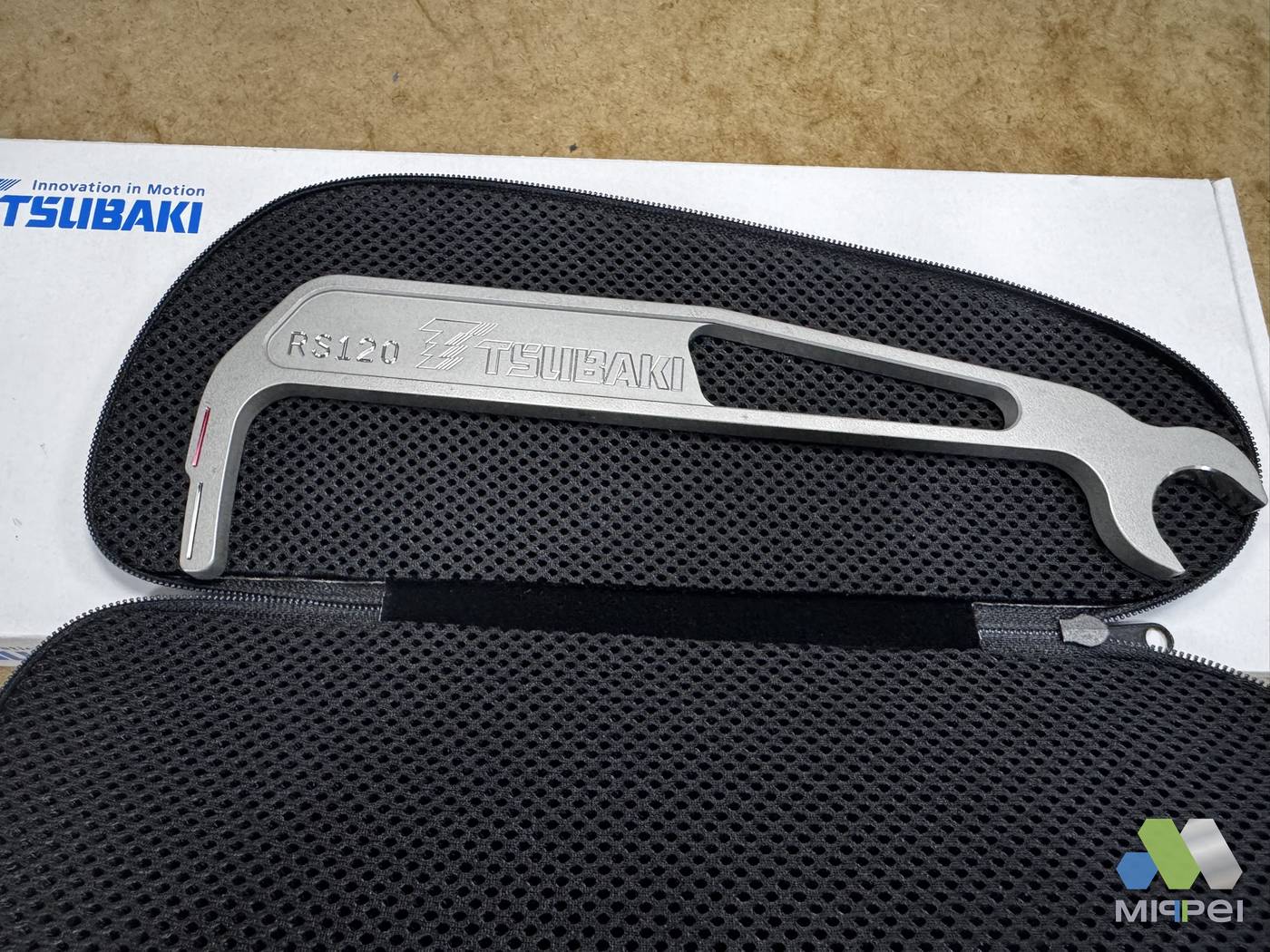

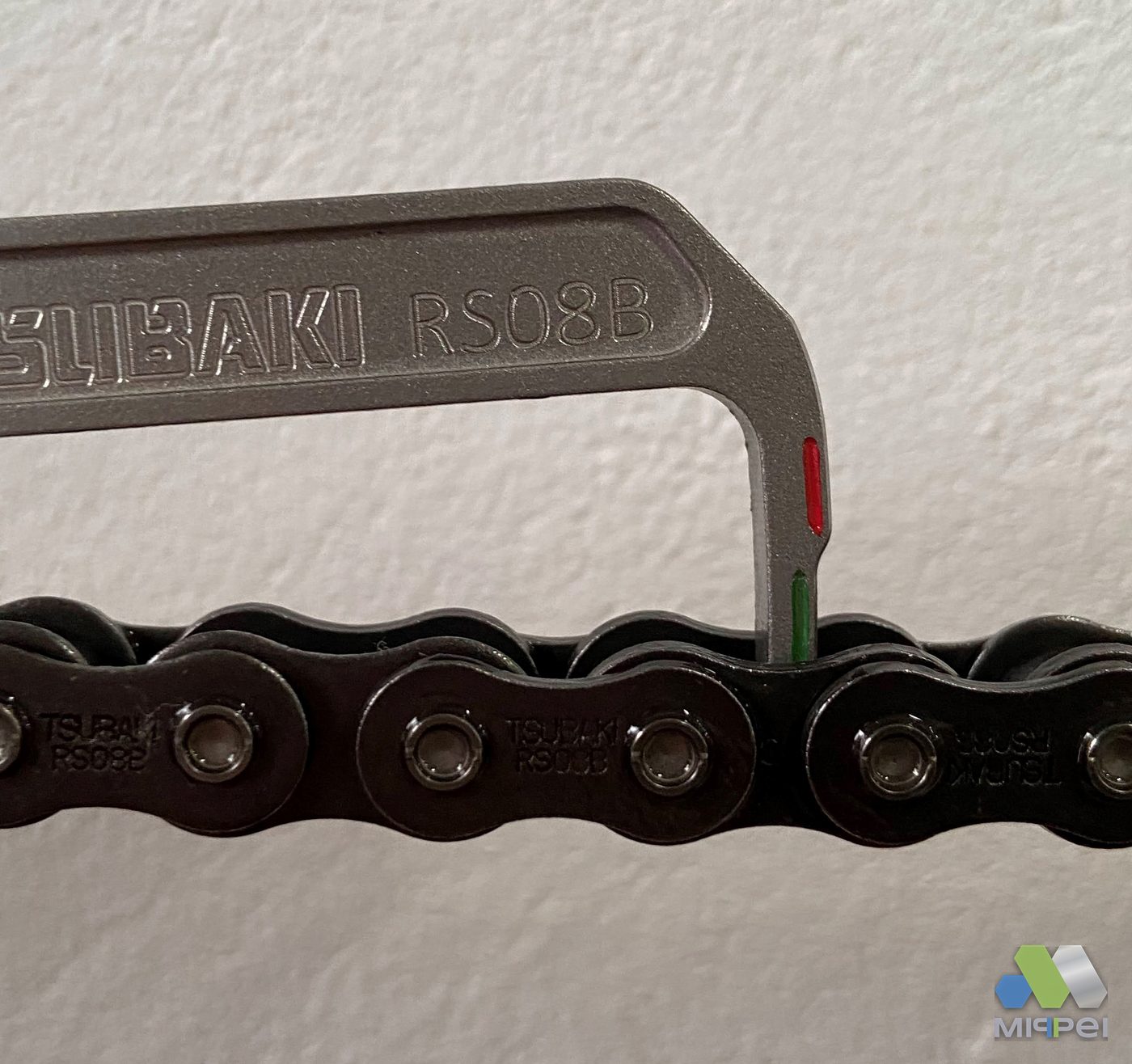

| Medidor de desgaste | Um gabarito por passo. Encosta na corrente tensionada: se ele entra até o fim, a corrente passou do limite | Inspeção de rotina, direto na máquina, sem desmontar nada |
| Medição sobre vários passos | Mede-se o comprimento de um número conhecido de passos e compara com o nominal; a diferença percentual é o alongamento | Quando você quer o número, para registrar e acompanhar a evolução |
| Levantar o elo na roda dentada | Com a corrente parada, tenta-se afastar um elo do dente. Folga visível indica desgaste avançado | Verificação rápida, para decidir se vale medir de verdade |

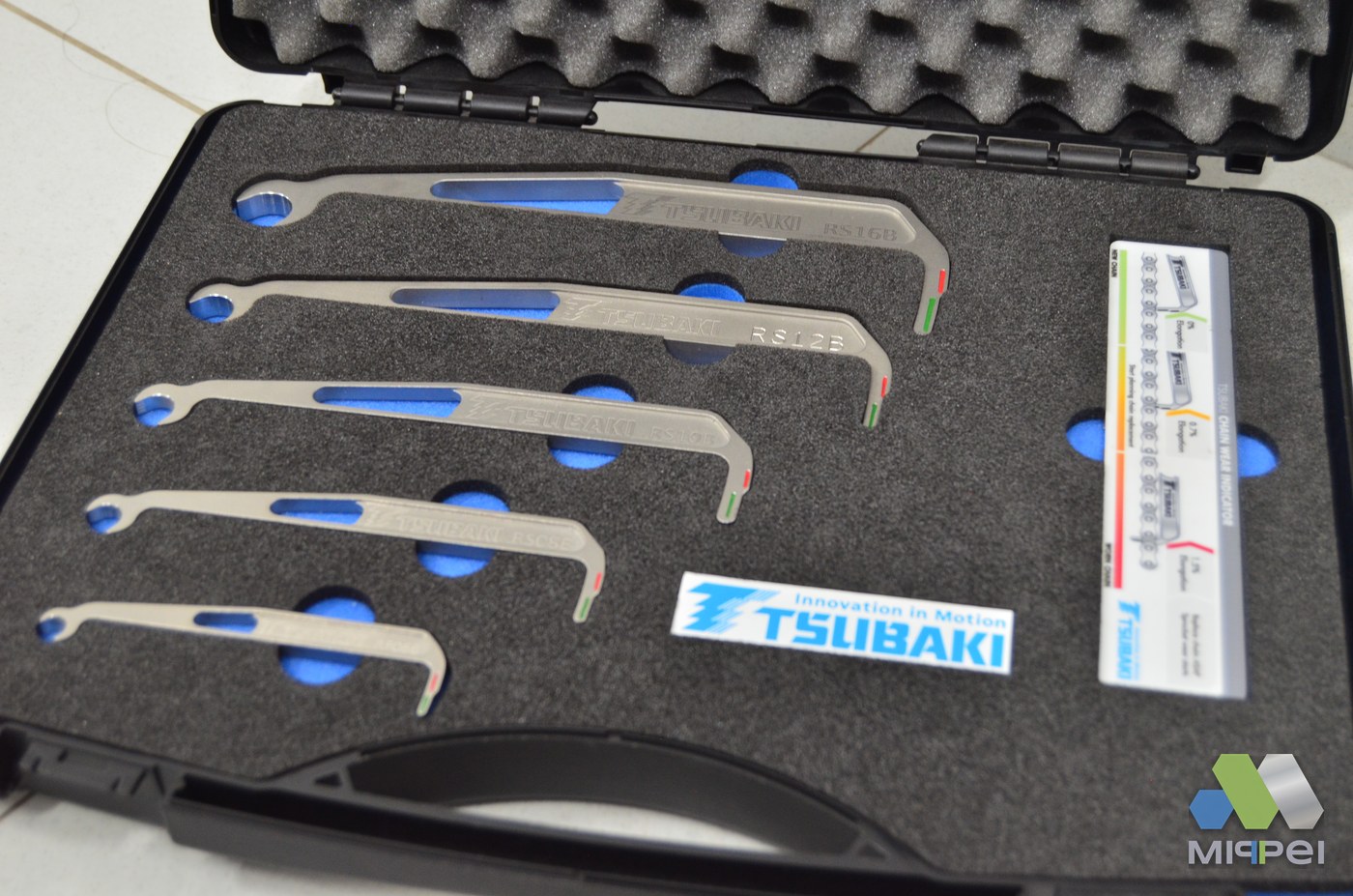

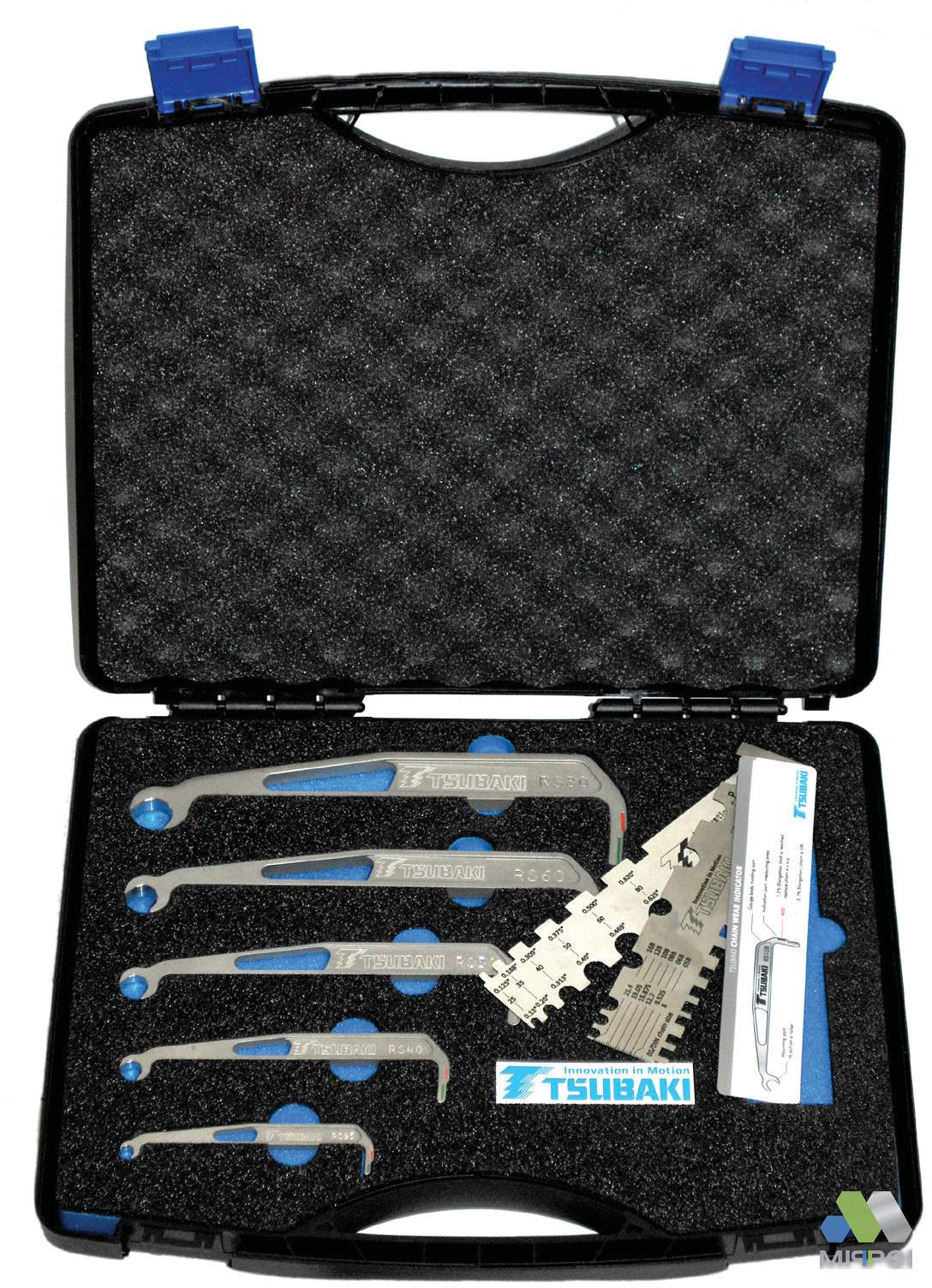

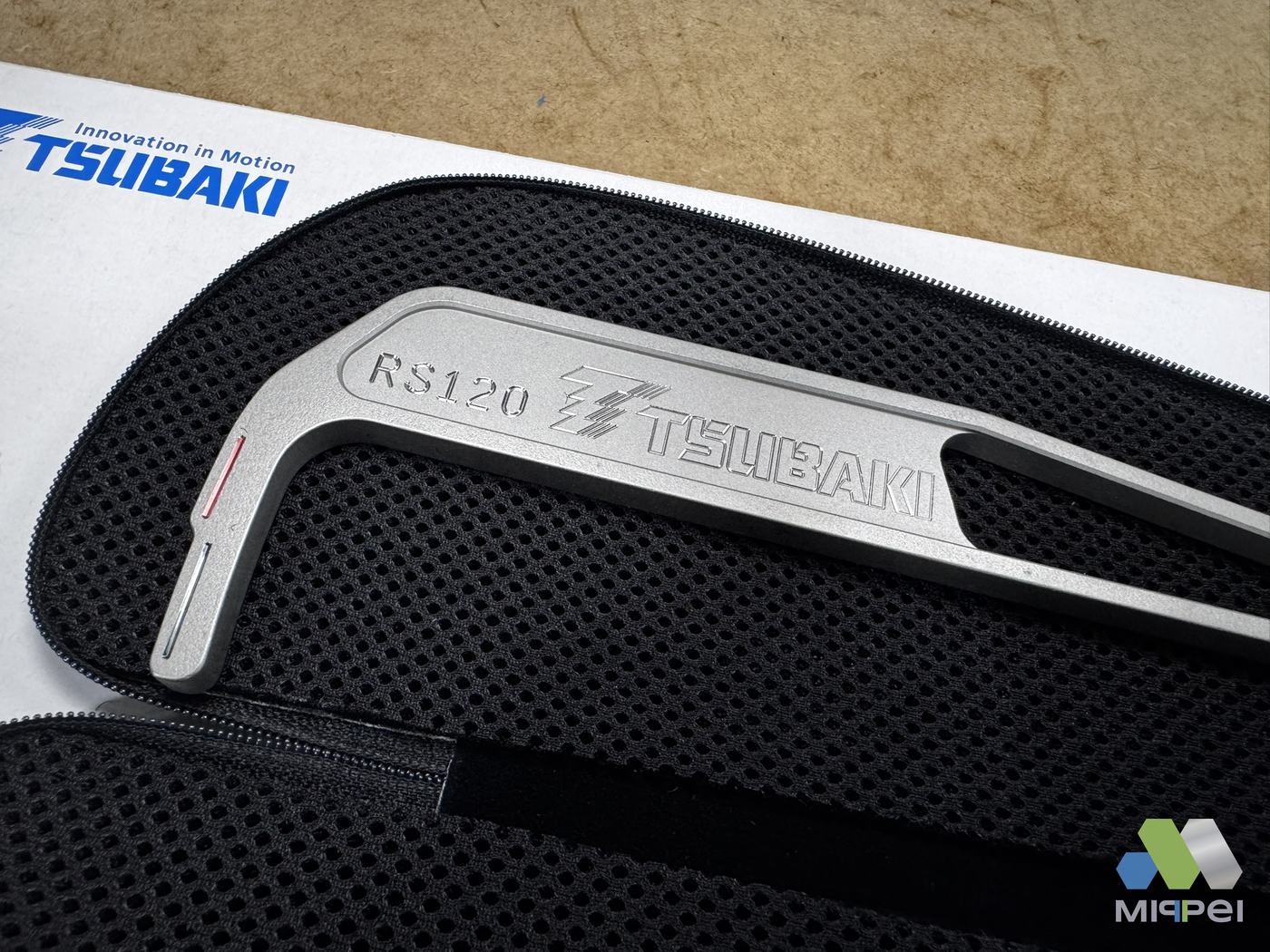

A Mippei tem a maleta com os medidores por faixa de passo e leva à sua planta. Na mesma visita dá para medir o alongamento, conferir o desgaste do dente da roda dentada e ver se o alinhamento está dentro — que são as três coisas que decidem quanto tempo a corrente nova vai durar.
Quer saber se a sua corrente ainda tem vida? A gente vai medir na sua planta — alongamento da corrente, desgaste do dente e alinhamento — e você recebe o número, não um chute.
📲 Agendar a medição de desgasteCorrentes de Transmissão de Potência Tsubaki
O portfólio de correntes de transmissão Tsubaki cobre os padrões ANSI e BS/DIN em versões simples, dupla e tripla, mais quatro séries especiais de alto desempenho. Na dúvida sobre passo e série, veja como escolher o tipo certo de corrente industrial ou o comparativo correia ou corrente.

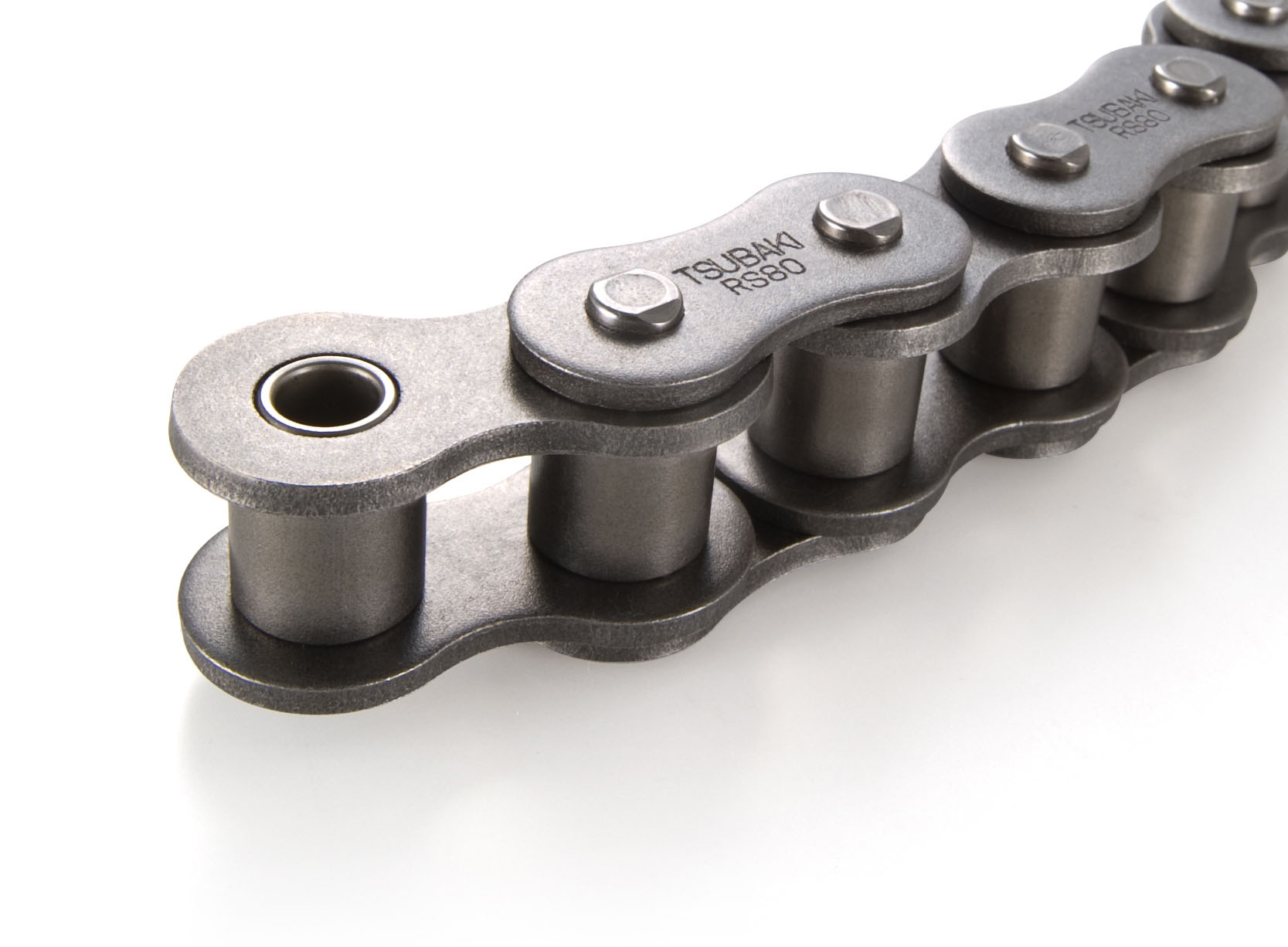

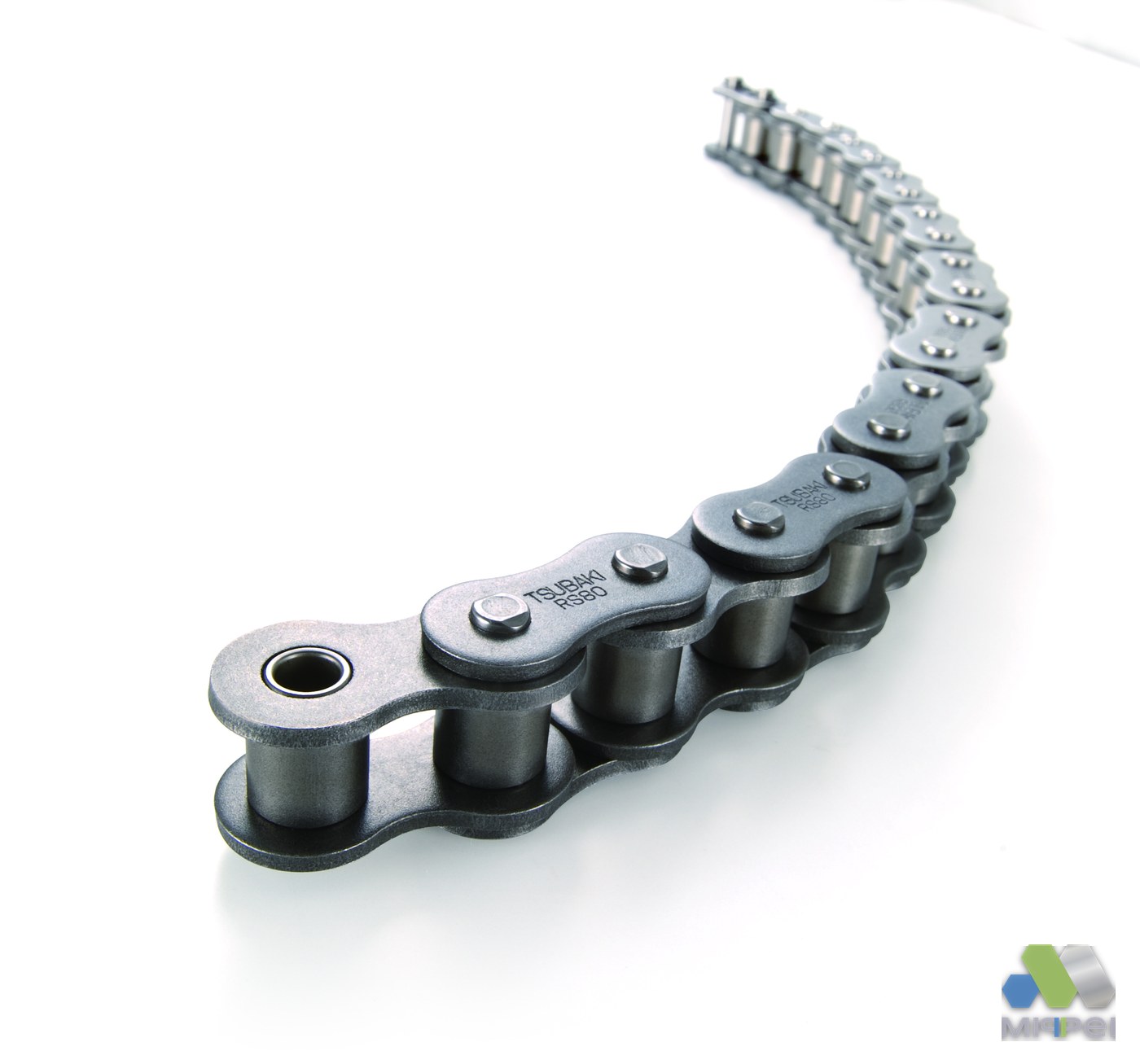

Corrente Padrão ANSI e BS/DIN
Cobrem do passo 25 ao 240 (ANSI) e equivalentes BS/DIN, com aço de alta pureza e tratamento térmico próprio — resistência à fadiga até 30% superior ao padrão de mercado. Disponíveis em placa reta, placa côncava, roller offset e passos especiais.

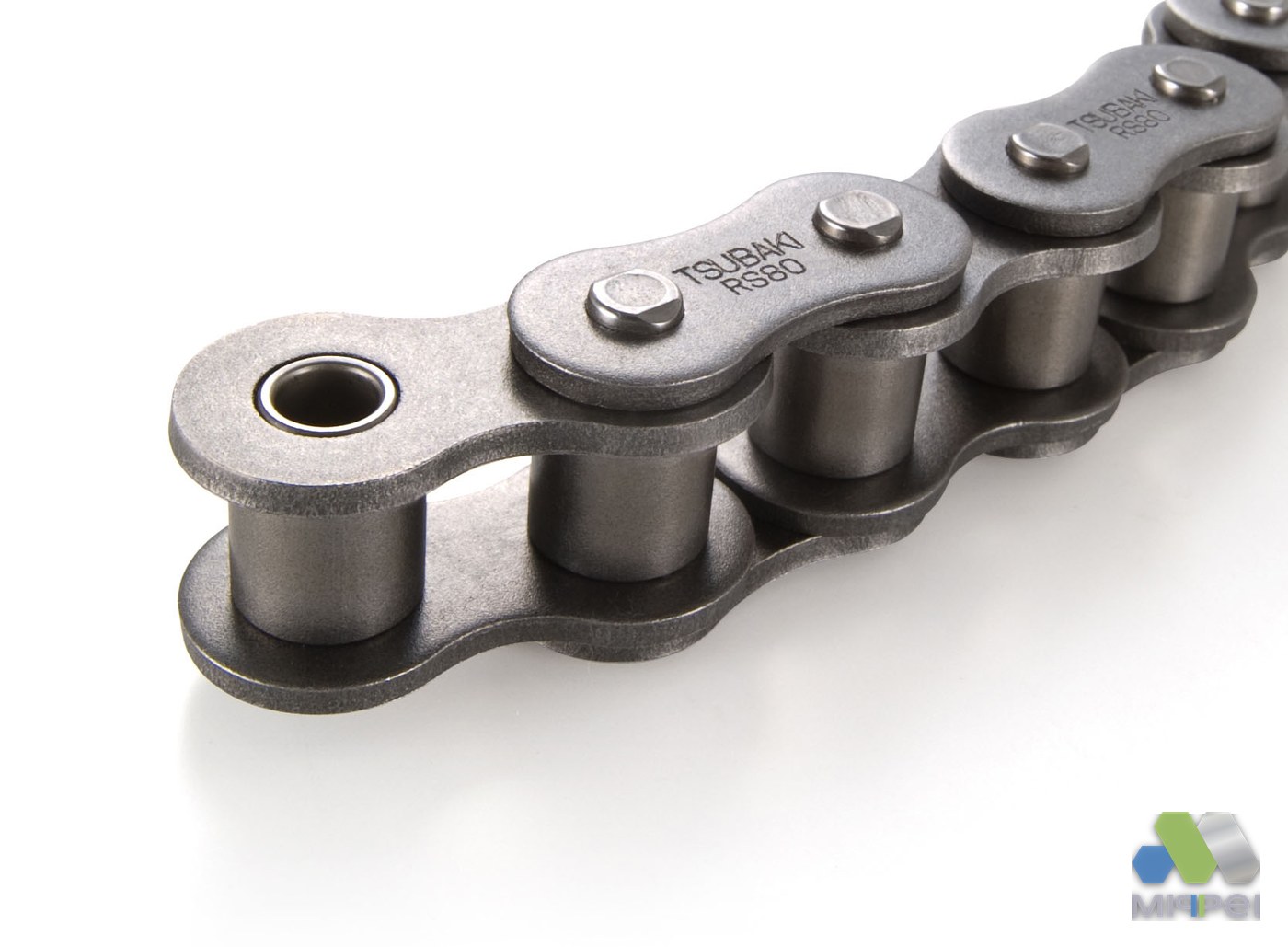

A geração atual é a G8, com vida útil 20% maior que a geração anterior. Nos passos RS80 a RS140, a bucha é sólida, sem emenda, com ranhuras internas de lubrificação (Lube Groove). A emenda recebe o Ring Coin: uma deformação controlada ao redor do furo do pino que leva a capacidade de transmissão da emenda a 100% da corrente — uma emenda comum perde cerca de 20% de resistência à fadiga.

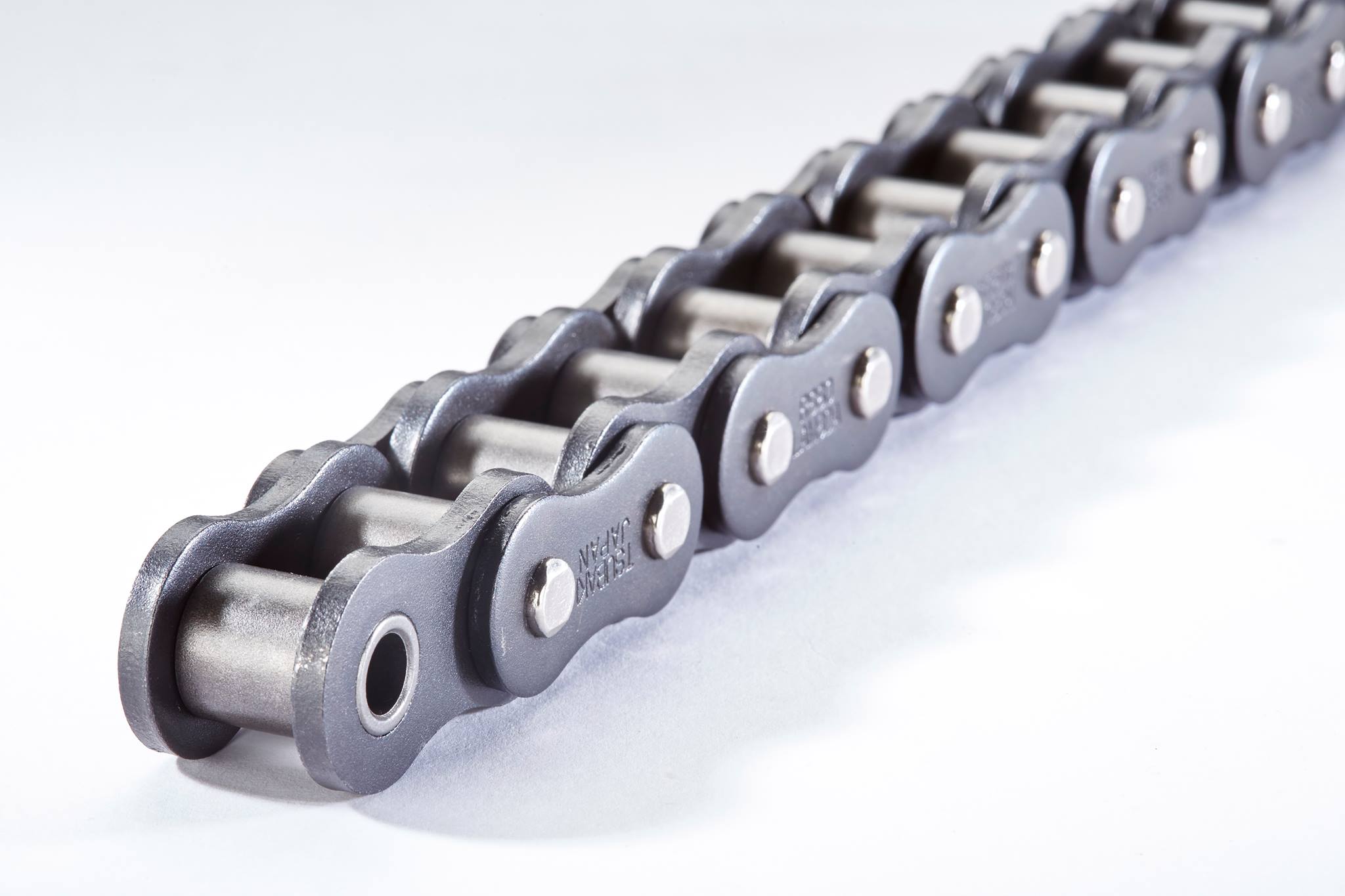

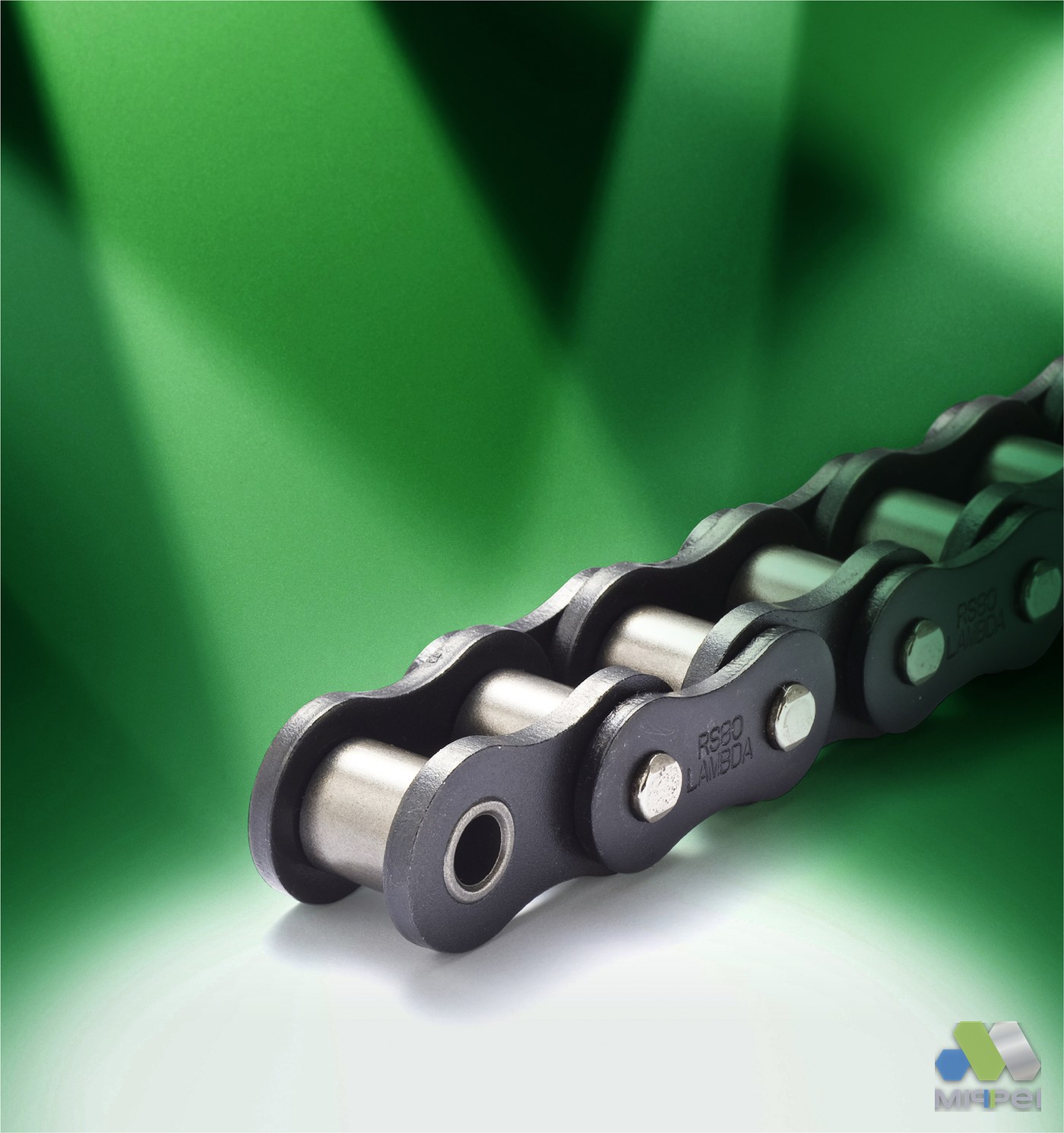

Corrente Lambda Tsubaki — Autolubrificação Permanente
A série Lambda é a corrente autolubrificante mais vendida do Japão: os bucins têm estrutura porosa impregnada de lubrificante, que se libera sob pressão durante o funcionamento e dispensa relubrificação manual. Indicada para pontos de difícil acesso, zonas limpas e manutenção espaçada.
Aplicações típicas: conveyors de embalagem, linhas de montagem com acesso restrito, máquinas de impressão e equipamentos farmacêuticos. Veja também os lubrificadores automáticos Grützner para uma estratégia completa de lubrificação industrial.

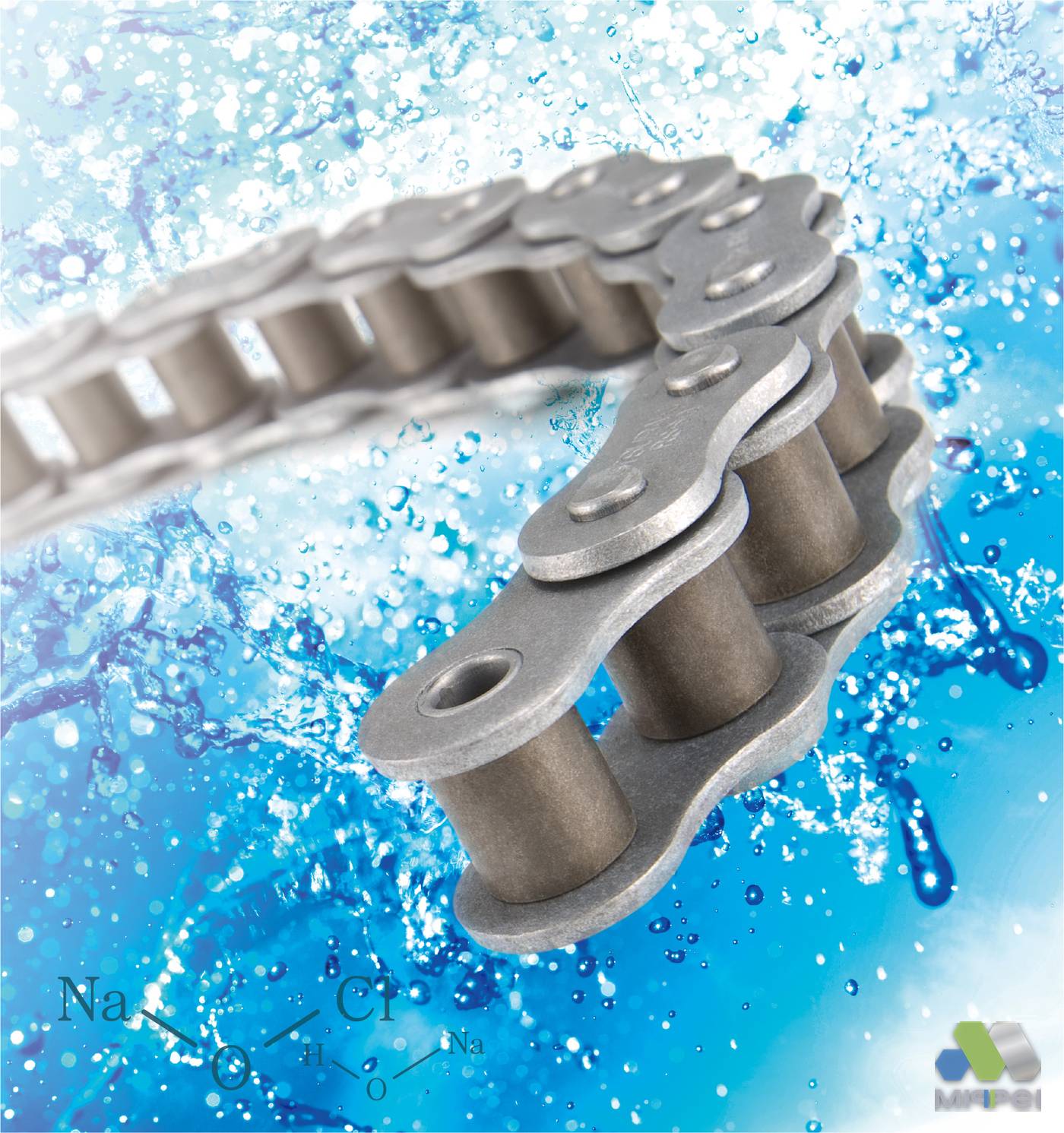

Corrente Neptune Tsubaki — Proteção Anticorrosiva Multicamada
A série Neptune é aço carbono temperado com tratamento de superfície multicamada exclusivo da Tsubaki. O revestimento é aplicado em cada componente antes da montagem, e não na corrente já montada. A aplicação e a cura em baixa temperatura preservam a dureza do aço: a Neptune tem a mesma resistência à tração e a mesma carga admissível da corrente padrão de aço carbono, e dura até três vezes mais que correntes com zincagem tradicional. Disponível do passo 35 ao 240 ANSI, em passo duplo (C2040 a C2160H) e em BS. Usada em agroindústria, alimentos, efluentes e mineração superficial.

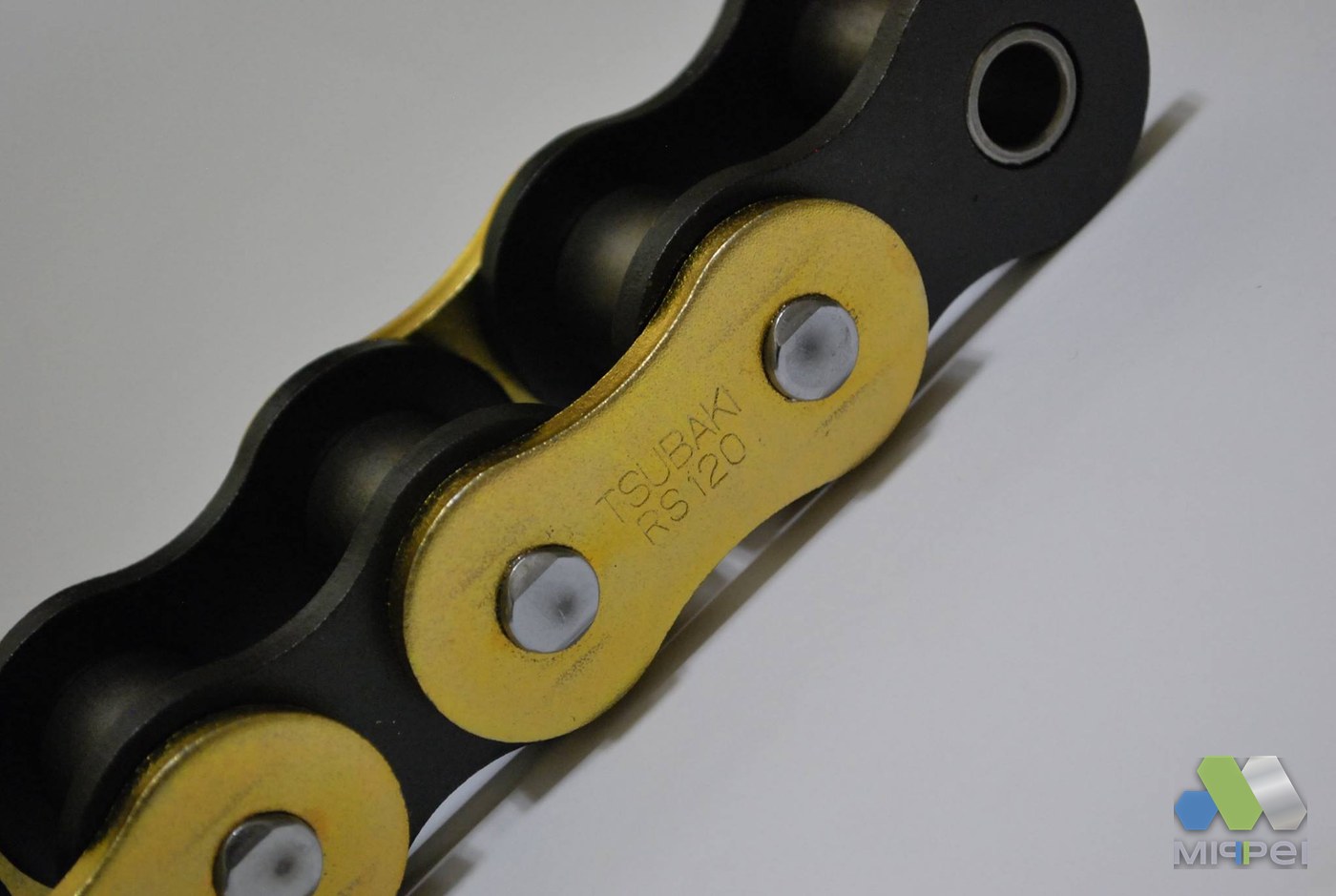

Corrente Titan Tsubaki — Alta Performance para Transmissões Críticas
A série Titan tem processo exclusivo que eleva a dureza superficial dos pinos e o limite de fadiga das placas, suportando cargas de impacto e altas rotações que causariam falha prematura na corrente padrão. Indicada para britadores, compressores, perfuratrizes e drives principais.

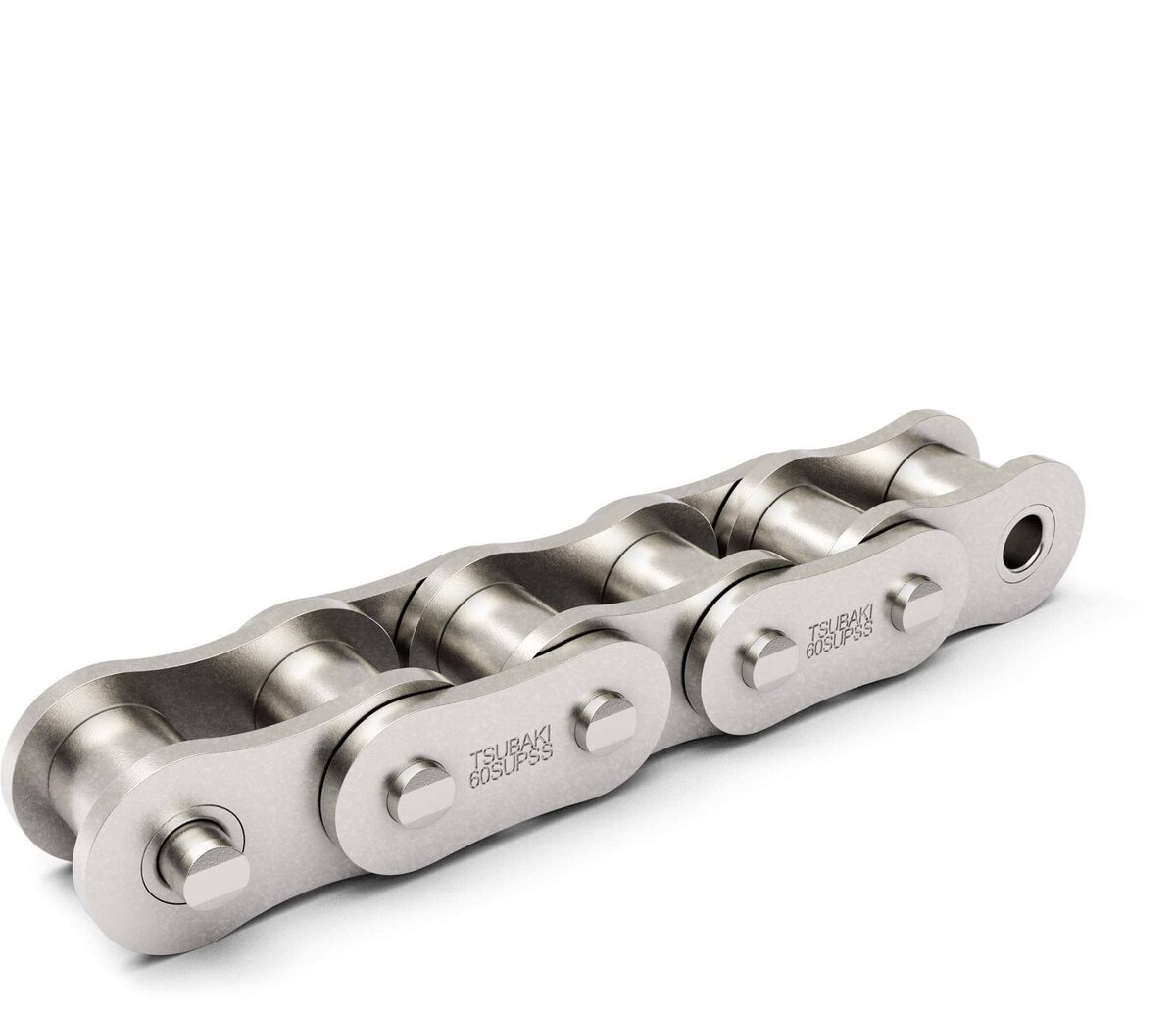

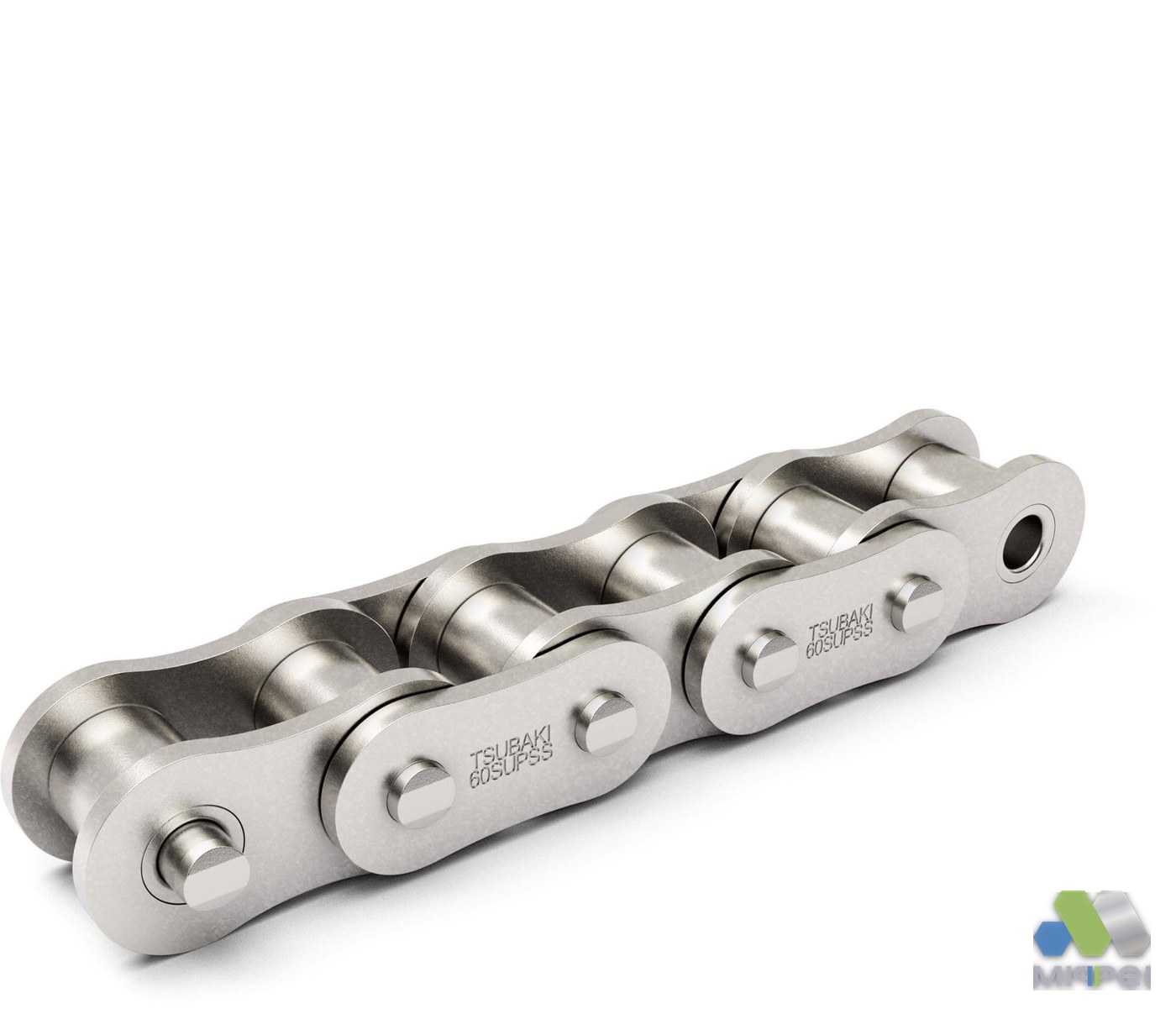

Corrente SuperINOX Tsubaki — Aço Inoxidável
Em ambiente corrosivo ou onde a legislação exige ausência de contaminação metálica, a série SuperINOX é a resposta: aço inoxidável série 300, com a resistência mecânica da corrente padrão e proteção superior contra oxidação. Disponível em ANSI e BS, para alimentos, química, farmacêutica e bebidas.
Precisa do catálogo de uma linha específica?
Temos os folders técnicos das linhas de tecnologia Tsubaki — Lambda (autolubrificante), Neptune (anticorrosiva multicamada), Super Inox, Titan (alta performance), correntes com aditamentos e contra-recuo / CAM Clutch. Diga qual linha você precisa e enviamos o catálogo certo na hora.
Solicitar catálogo específico no WhatsAppCorrentes Múltiplas Tsubaki — Dupla e Tripla
Quando a potência ultrapassa a capacidade de uma corrente simples, as séries dupla (2 fileiras) e tripla (3 fileiras) aumentam a capacidade sem aumentar o passo. O alinhamento de precisão entre fileiras distribui a carga de forma homogênea e evita o desgaste diferencial. Disponíveis em ANSI e BS.
Corrente de Passo Duplo Tsubaki — Transmissão Econômica em Distância Longa
É a escolha econômica quando a velocidade é baixa, a carga é moderada ou a distância entre centros é longa. Além do aço carbono, existe em inox, niquelada e na série Neptune anticorrosiva.
Só tem a corrente velha na mão? Manda uma foto da marcação na placa e a medida entre dois pinos. Com isso a gente identifica o passo e a série, mesmo sem número de peça.
📲 Identificar a corrente pela marcaçãoCorrentes de Engenharia Industrial Tsubaki
As correntes de engenharia atendem onde a corrente de rolete padrão não basta: maniveladas (offset sidebar), de barra e pino, planas articuladas e para elevadores de caçamba, com aço estrutural selecionado e tratamento térmico por componente. Projetos especiais sob medida mediante consulta técnica.
Para arraste pesado, a Tsubaki fabrica a corrente soldada WHX (drag chain): pinos temperados por indução, com superfície dura contra abrasão e núcleo dúctil que flexiona sob choque; solda de revestimento duro em todas as superfícies de deslizamento; e tratamento térmico com pré e pós-aquecimento em cada solda.
Utilizadas em elevadores de grãos e caçamba, transportadores inclinados, maquinário agrícola pesado e equipamentos de mineração subterrânea.
Correntes Transportadoras Tsubaki
Quando a corrente precisa sair de fábrica já com a aba, o taco ou o pino estendido, a página certa é a de correntes com aditamento Tsubaki — com os tipos A, K, SA, SK, pino oco e a tabela de equivalência entre fabricantes.
As correntes transportadoras Tsubaki atendem transporte de material a granel, embalado ou unitário, com dezenas de variantes de aditamentos — tipos A, K, SA e SK, roletes, pinos estendidos e placas especiais. Por segmento, veja as correntes para papel e celulose e para madeira, MDF e painéis.

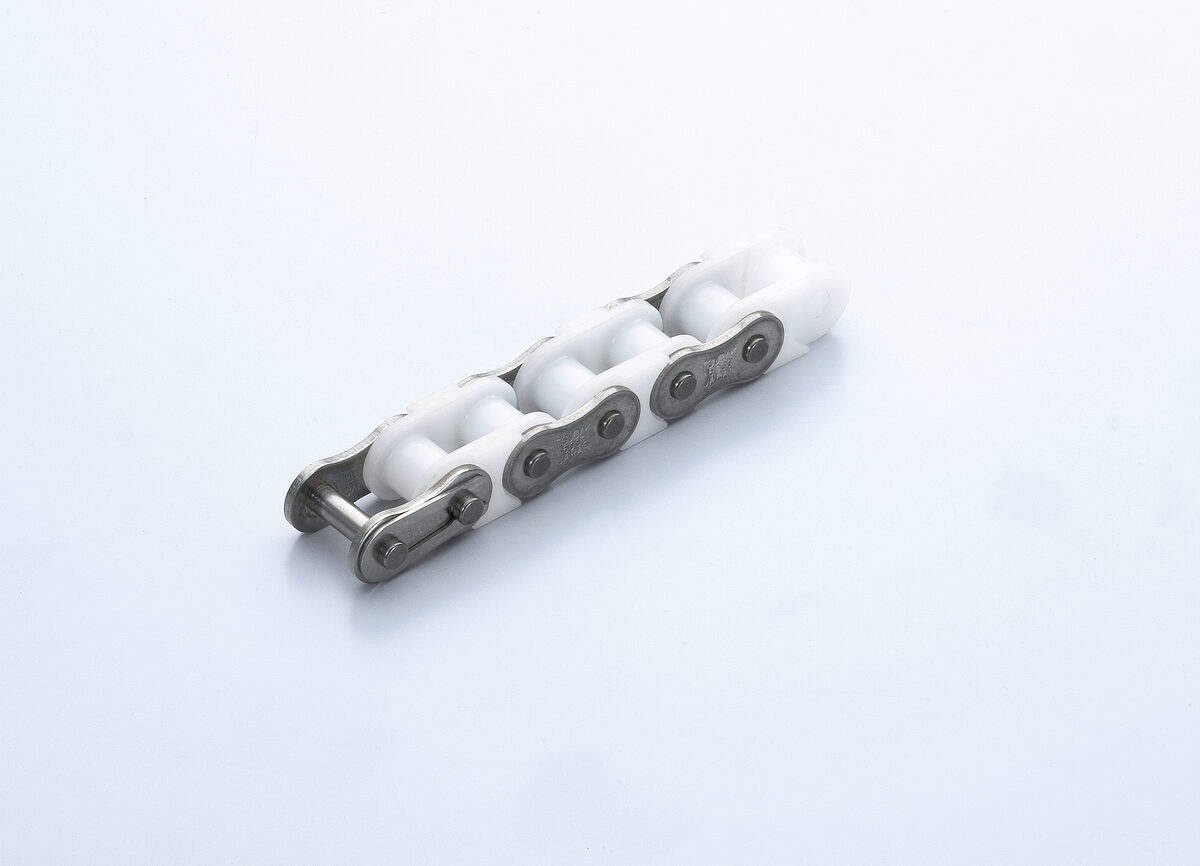

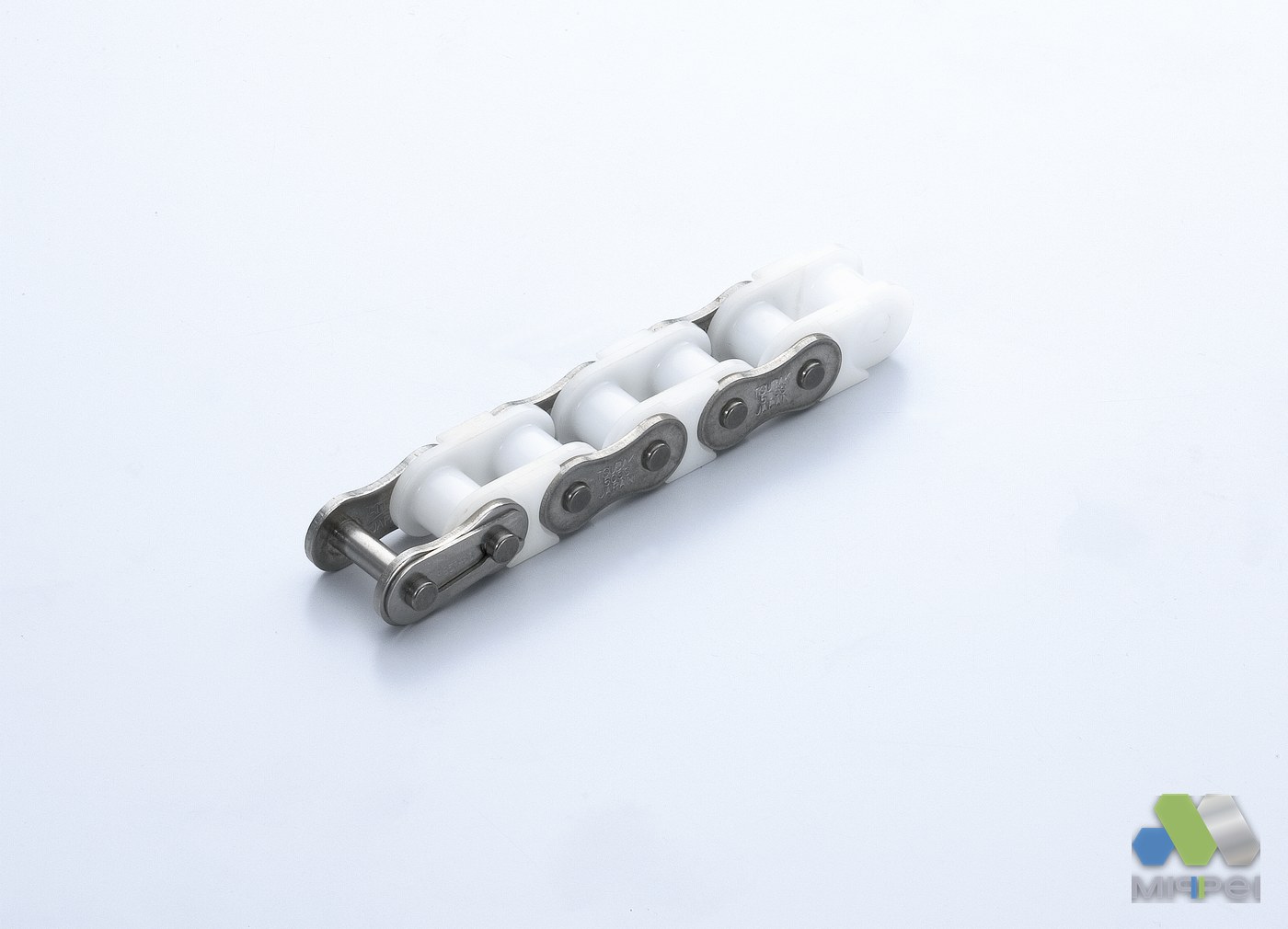

Corrente com Roletes Transportadores de Nylon
Os roletes de nylon absorvem impactos e reduzem significativamente o ruído operacional em relação a roletes metálicos. Indicados para linhas de montagem sensíveis, sistemas de embalagem e aplicações em que o nível de ruído é um requisito de projeto. A vida útil do rolete de nylon é superior à do rolete metálico em aplicações com contato contínuo com superfícies de produto.

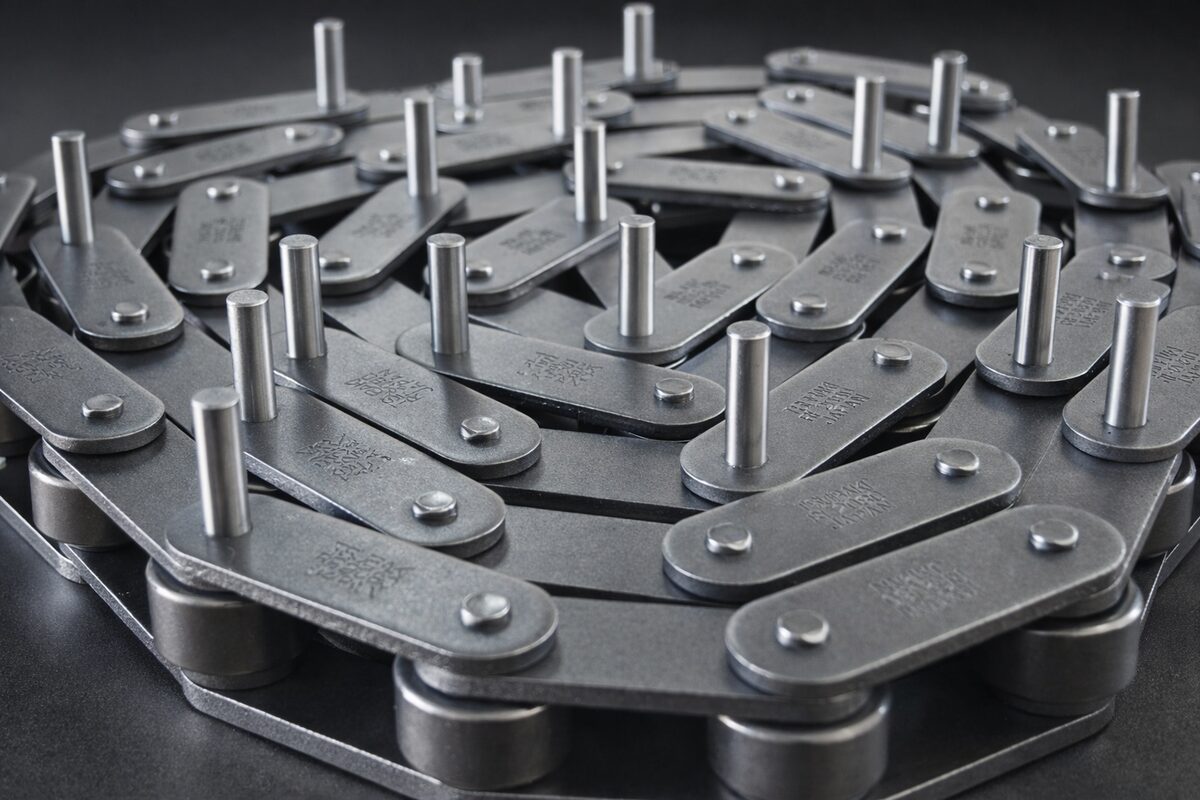

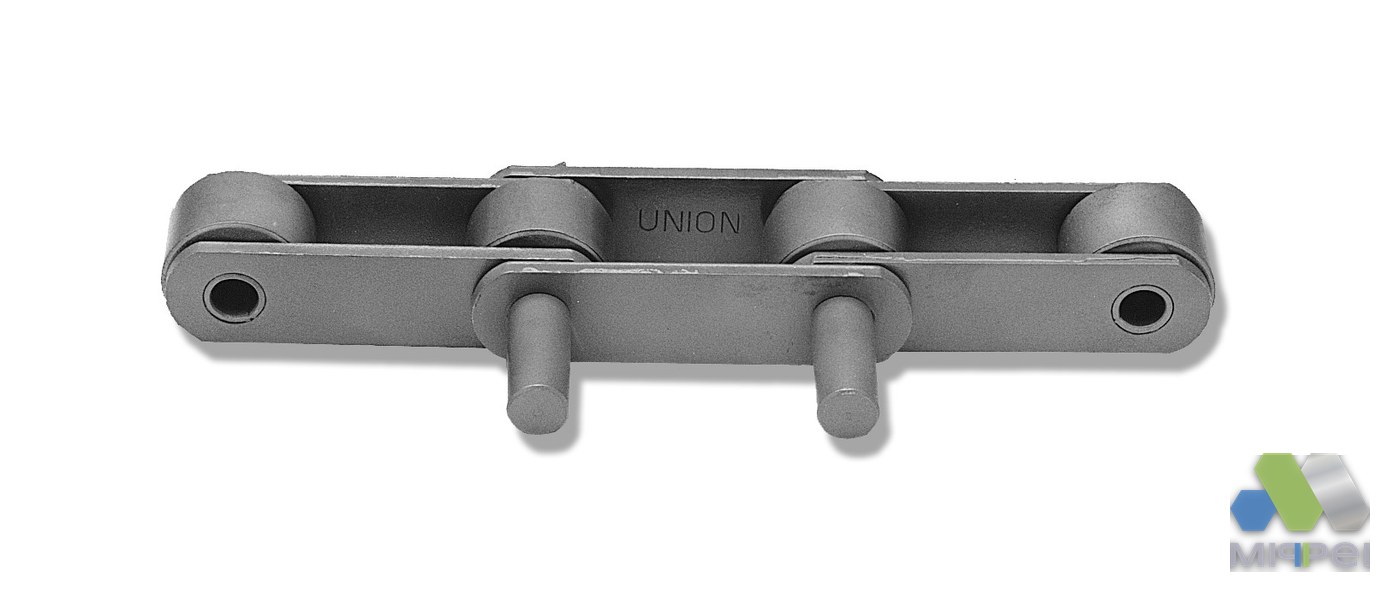

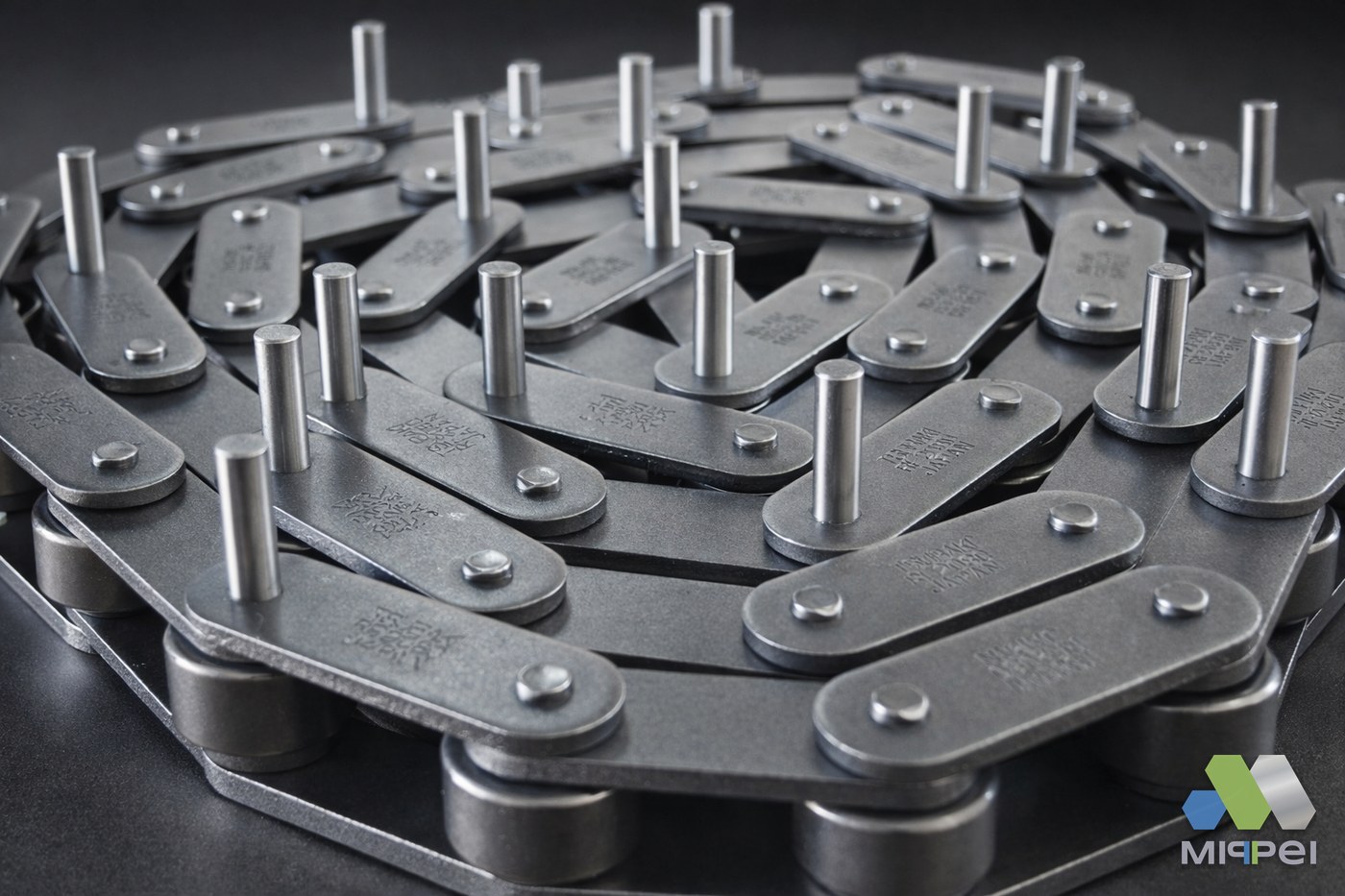

Corrente com Pino Estendido
O pino estendido em um ou ambos os lados cria pontos de fixação para elementos transportadores como ganchos, empuradores, suportes de bandejas e defletores. Disponíveis em passo duplo ou simples, com extensão padronizada ou sob medida conforme o projeto do transportador.

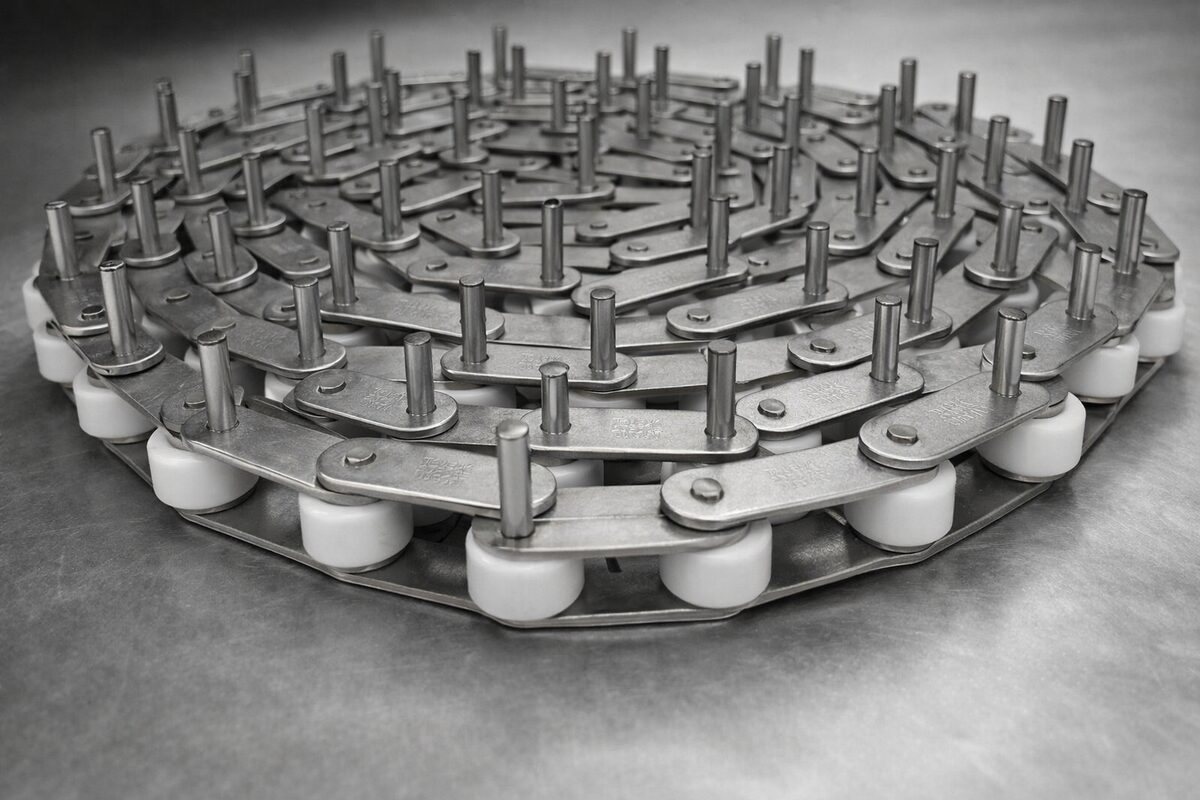

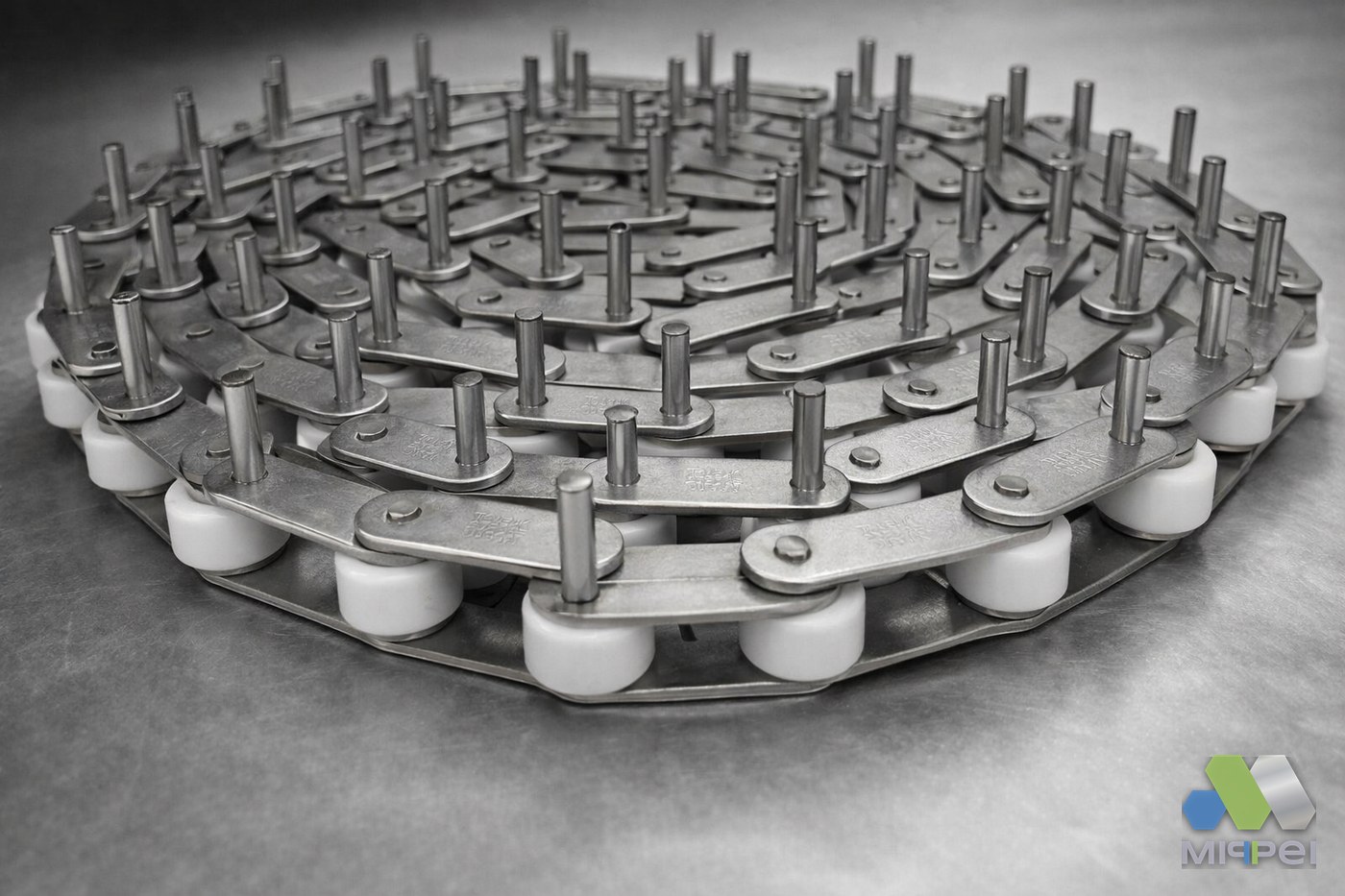

Corrente Pino Estendido com Bucha Plástica Tsubaki — Transporte Silencioso
Os modelos com bucha plástica substituem os roletes metálicos por buchas de nylon de alta resistência. Resultado: menor nível de ruído, eliminação de lubrificação e operação segura em contato com alimentos ou produtos farmacêuticos. Compatível com guias plásticas e calhas de transporte. Distribuída pela Mippei em todo o Brasil, com presença mais forte no Sul.

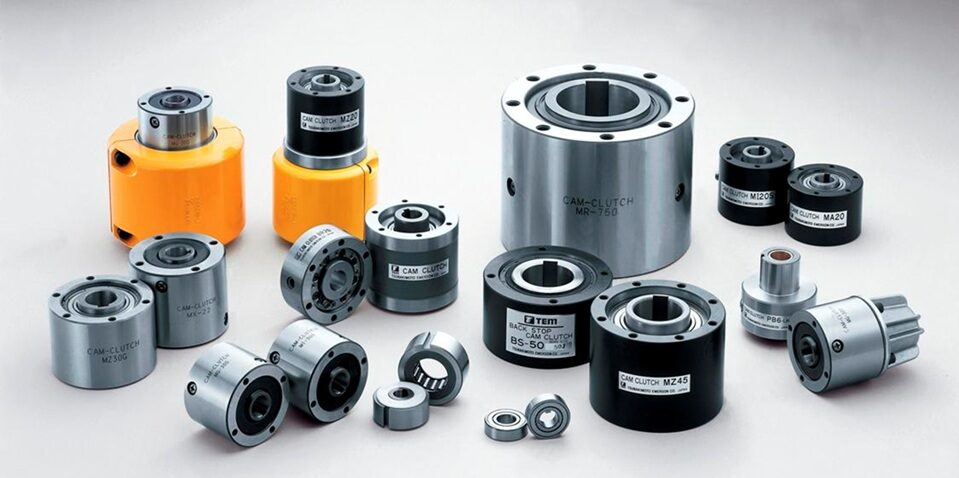

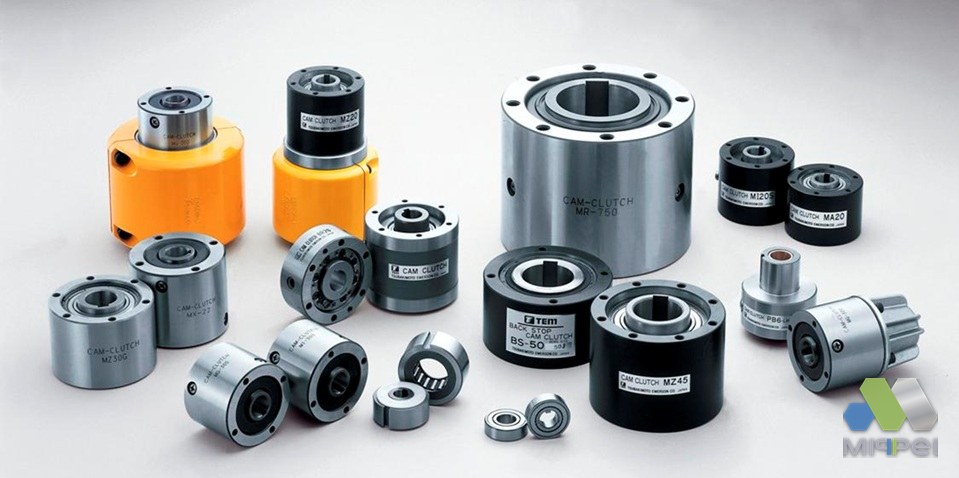

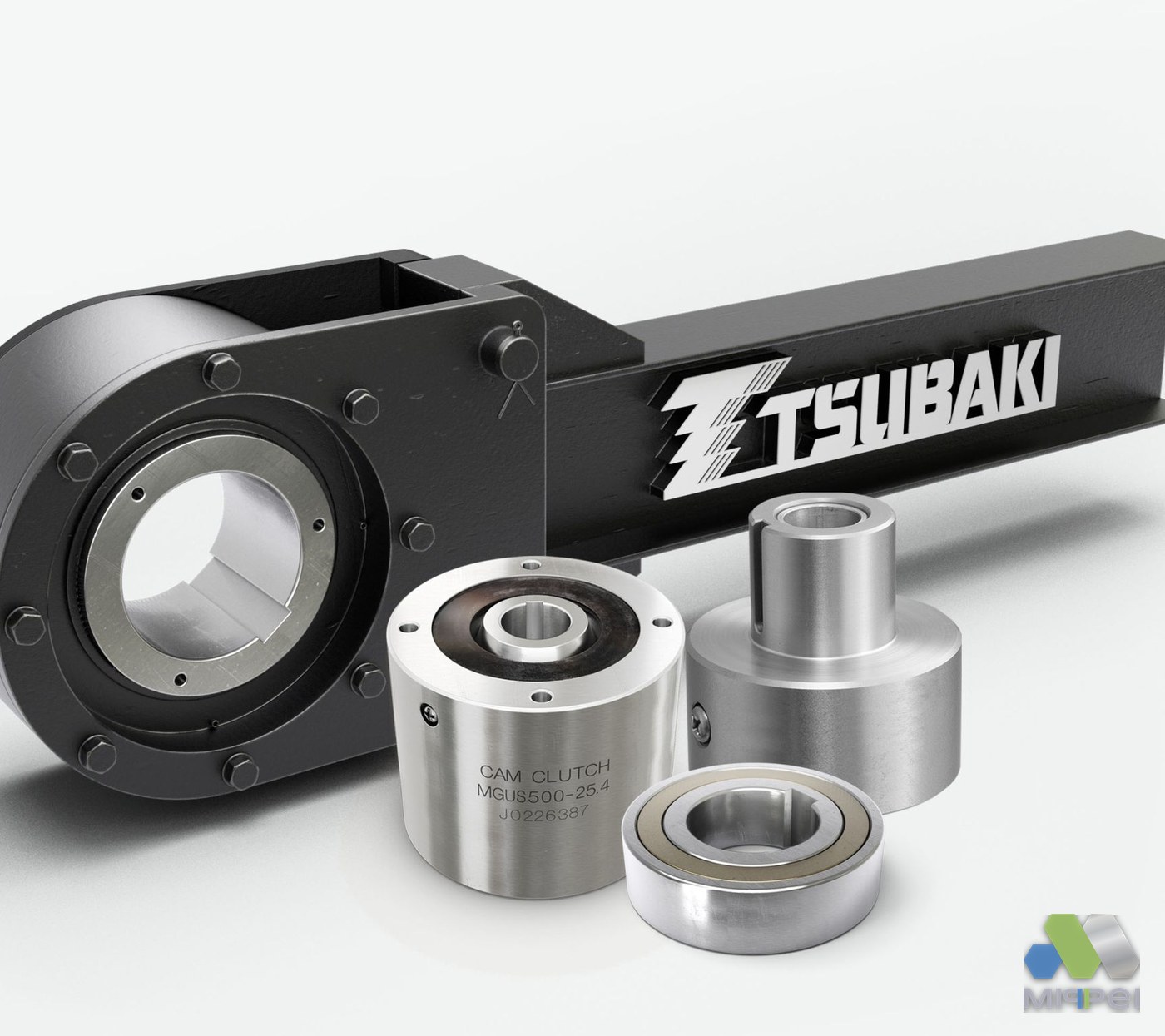

Contra-Recuos e Embreagens Unidirecionais Tsubaki (CAM Clutch)
Os contra-recuos e embreagens unidirecionais CAM Clutch Tsubaki impedem o retrocesso de carga suspensa em elevadores de caçamba e transportadores inclinados: o came cilíndrico engata na hora, sem impacto, com vida útil acima de 20.000 horas. A linha inclui ainda embreagens de segurança e limitadores de torque, que protegem motor e redutor quando a carga passa do torque admissível. Dimensionamento pelo seu equipamento, séries por função e erros de montagem estão na página de contra recuo Tsubaki.
Como funciona o contra-recuo de cames Tsubaki — 2 min 43 s
Bucha Cônica Power-Lock e Acoplamentos Tsubaki
A bucha cônica Power-Lock Tsubaki dispensa chaveta e transmite torque elevado por pressão radial e axial, eliminando a concentração de tensão da chaveta convencional e permitindo desmontagem rápida sem danificar o eixo. Compatível com polias, pinhões, volantes e tambores de furo cônico.
Os acoplamentos Tsubaki vêm em versões rígidas, flexíveis e de segurança, para desalinhamento, absorção de vibração ou proteção contra sobrecarga — entre eles o acoplamento ATRA-FLEX Tsubaki.

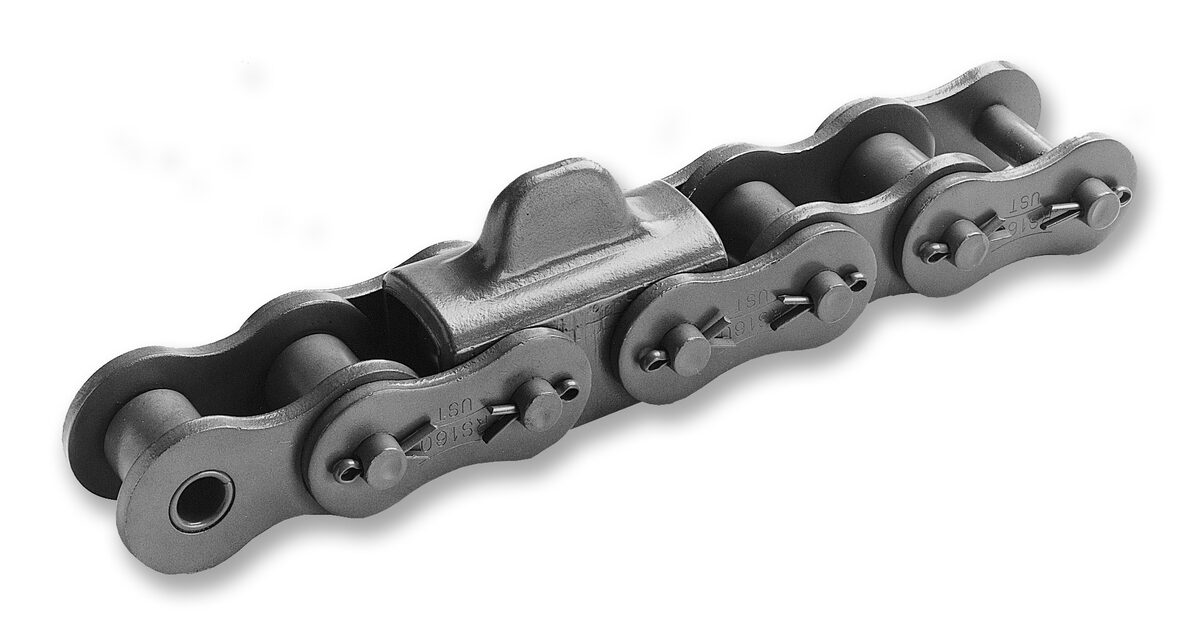

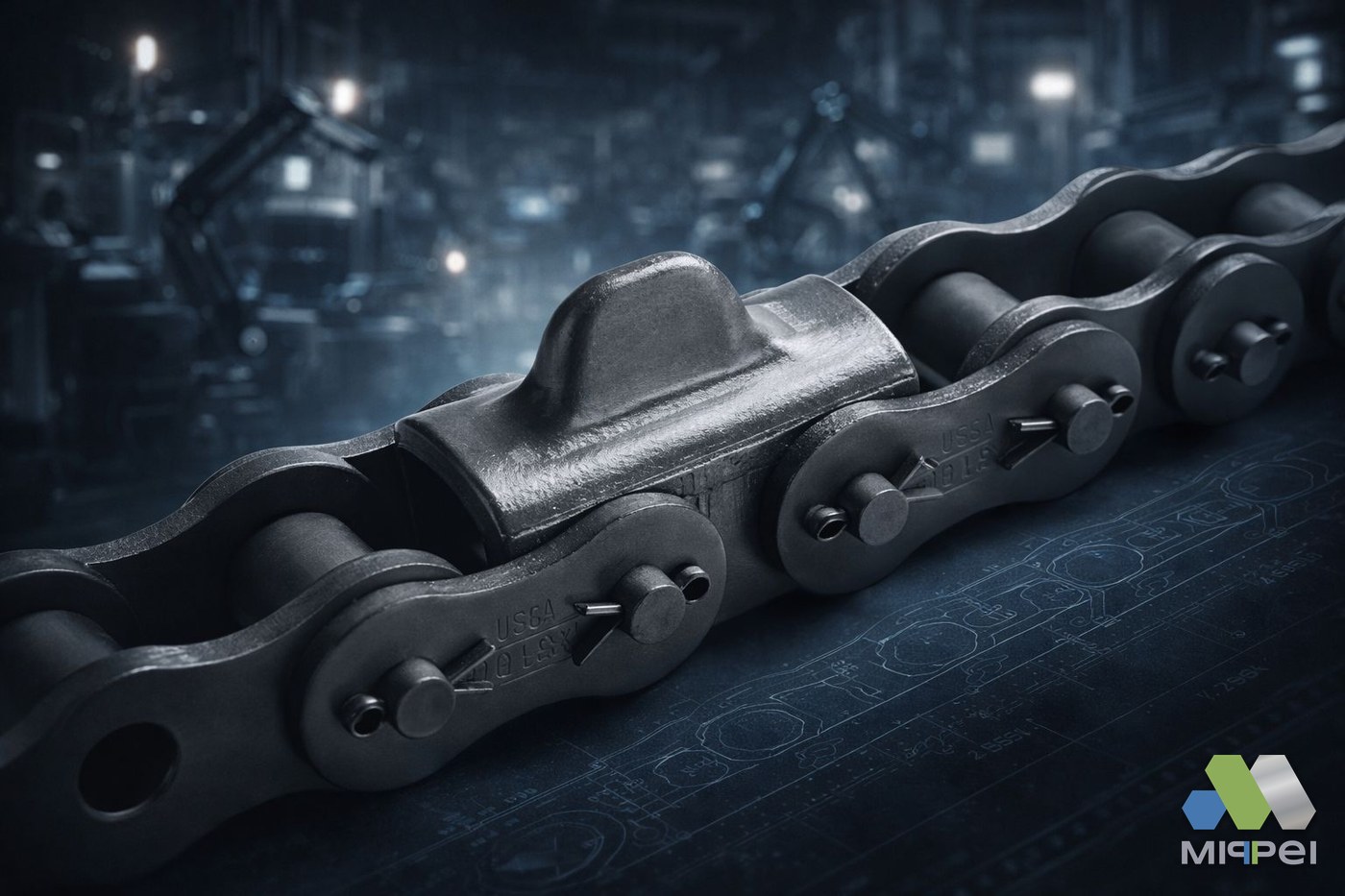

Corrente Caterpillar Tsubaki — Drop Forged Rivetless
A Corrente Caterpillar Tsubaki (Drop Forged Rivetless) é fabricada com elos forjados de alta resistência para transportadores de arraste pesado em mineração, siderurgia, cimenteiras e indústria cerâmica. Os elos sem rebites permitem desmontagem simples no campo.

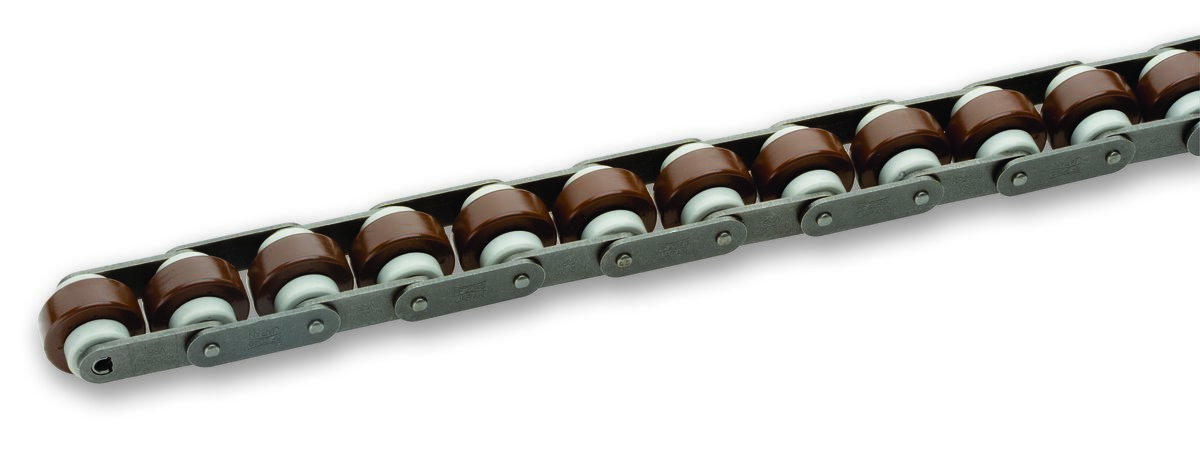

Corrente Free Flow Tsubaki — Transportadora de Acumulação
A Corrente Free Flow Tsubaki permite a parada individual de peças sem interromper o movimento da corrente. Ideal para linhas de montagem, sistemas de buffer e automação industrial em indústrias automotiva, eletroeletrônica e de embalagem.

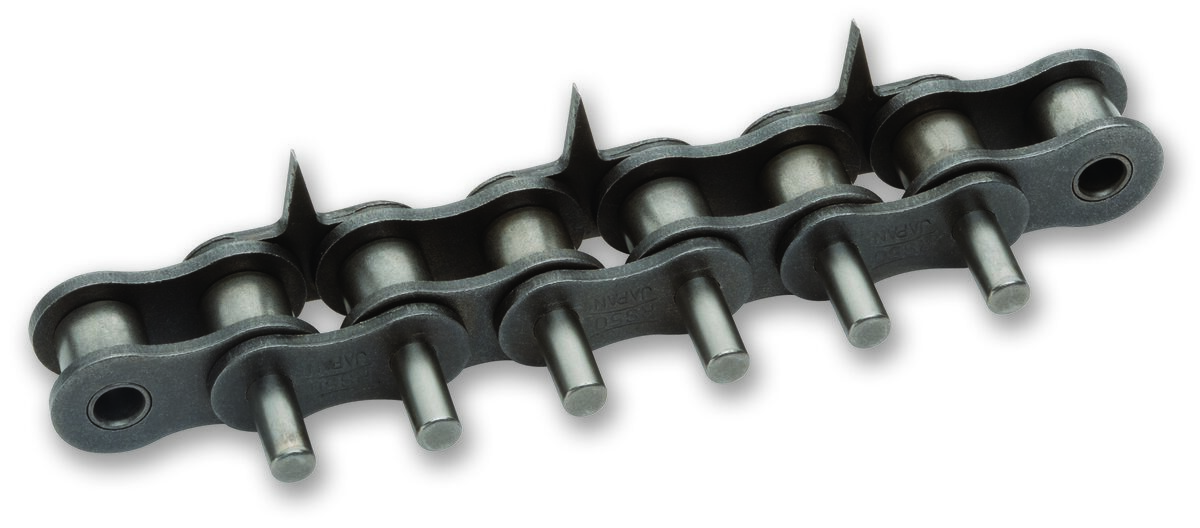

Corrente Gripper Tsubaki — Para Termoformadoras
A Corrente Gripper Tsubaki foi desenvolvida especificamente para máquinas termoformadoras, com garras de fixação de alta precisão para prender filmes termplásticos durante a moldagem. Garante tensão constante e peças com maior precisão dimensional.

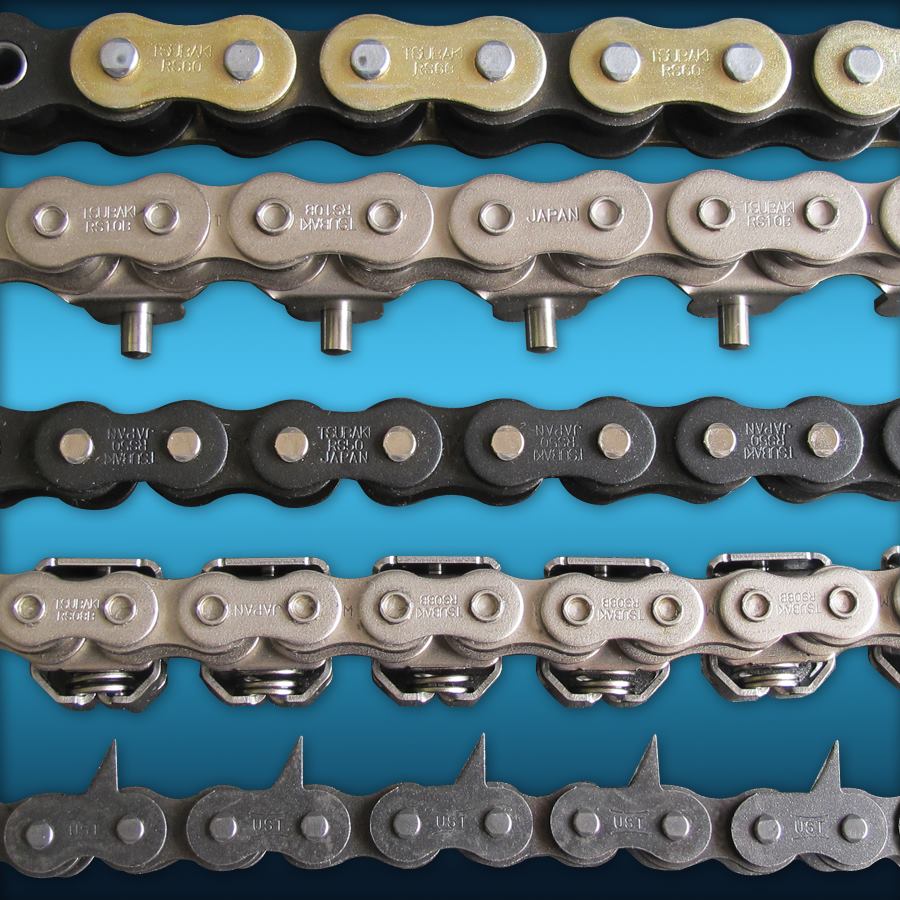

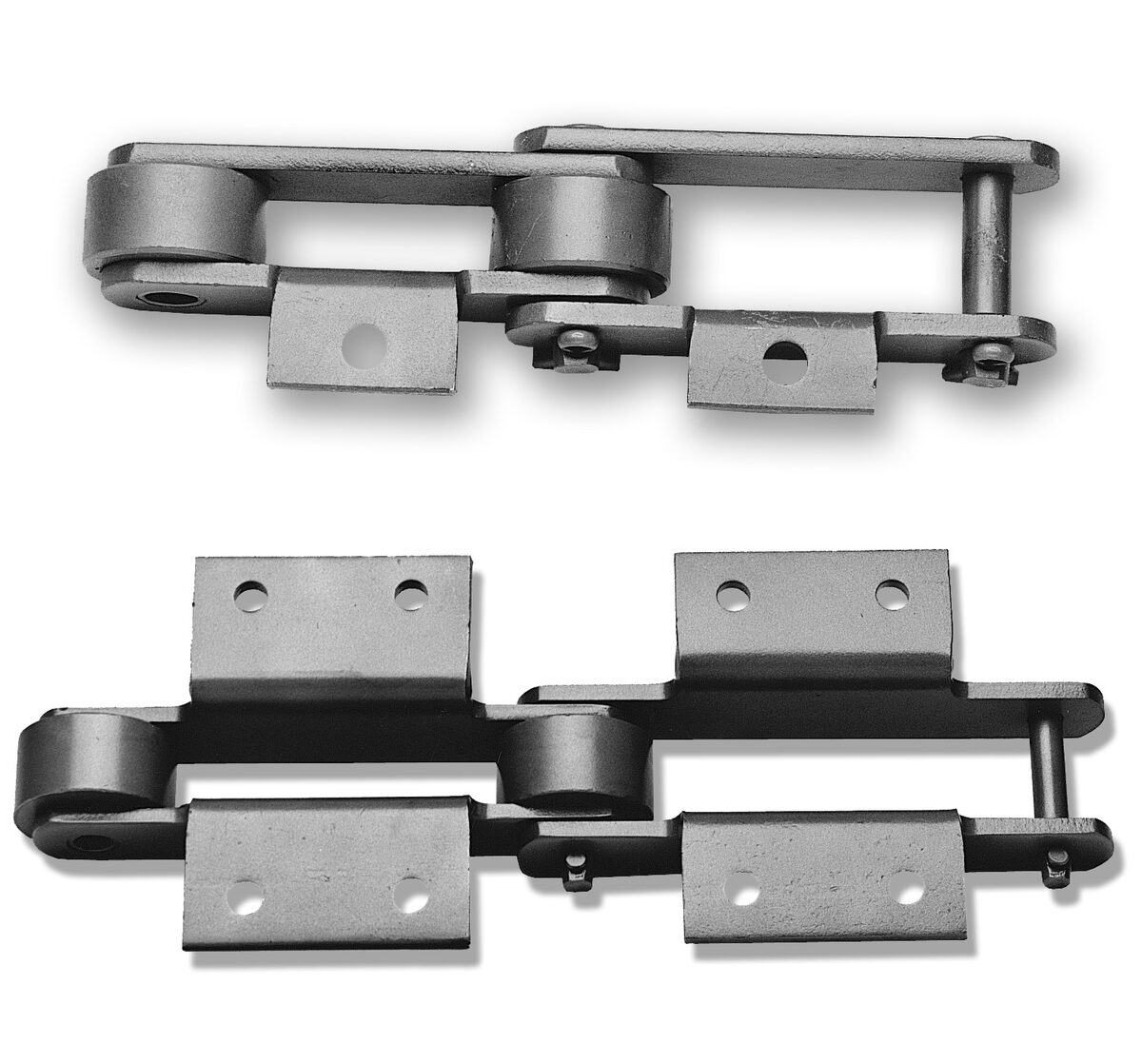

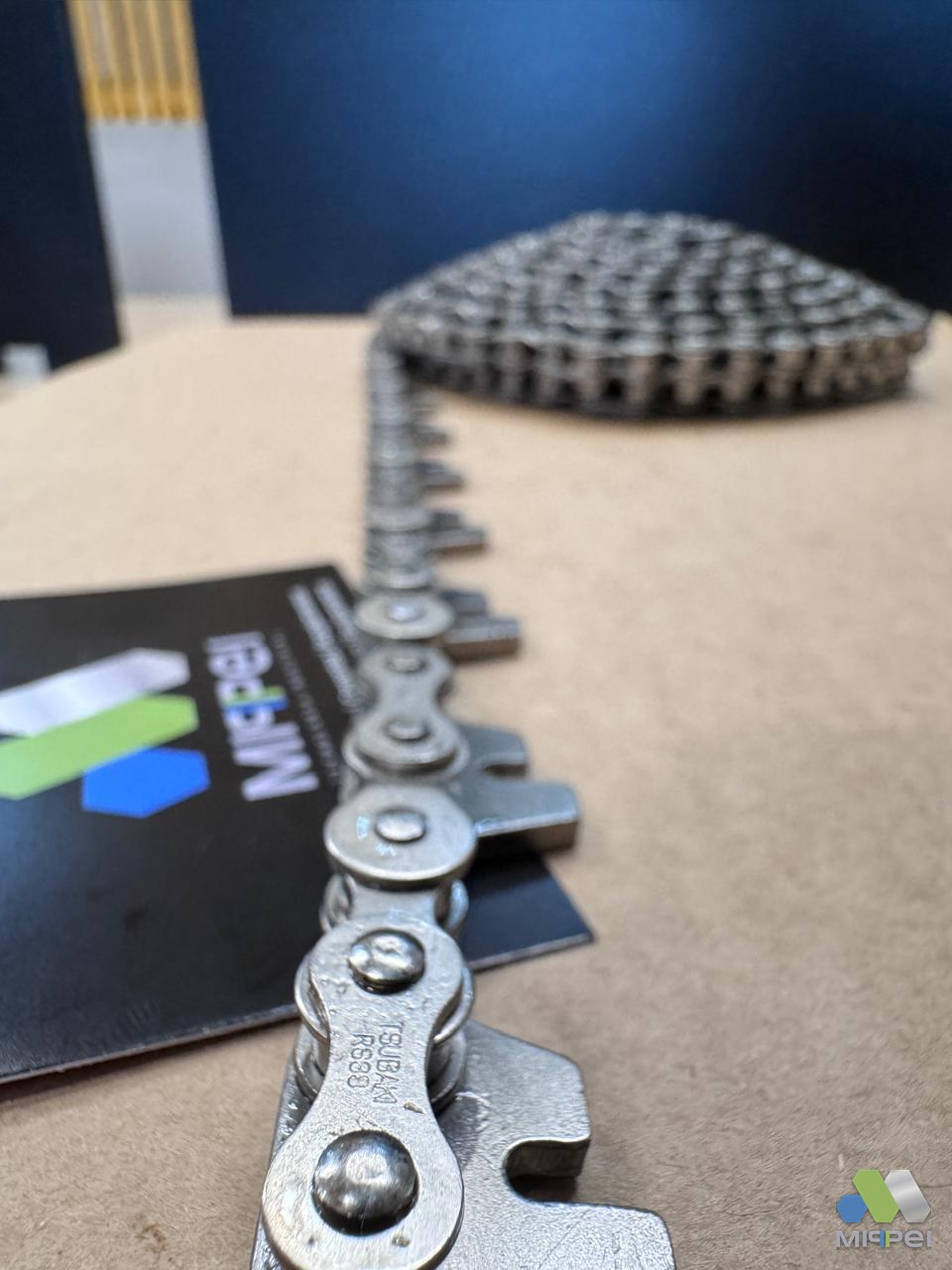

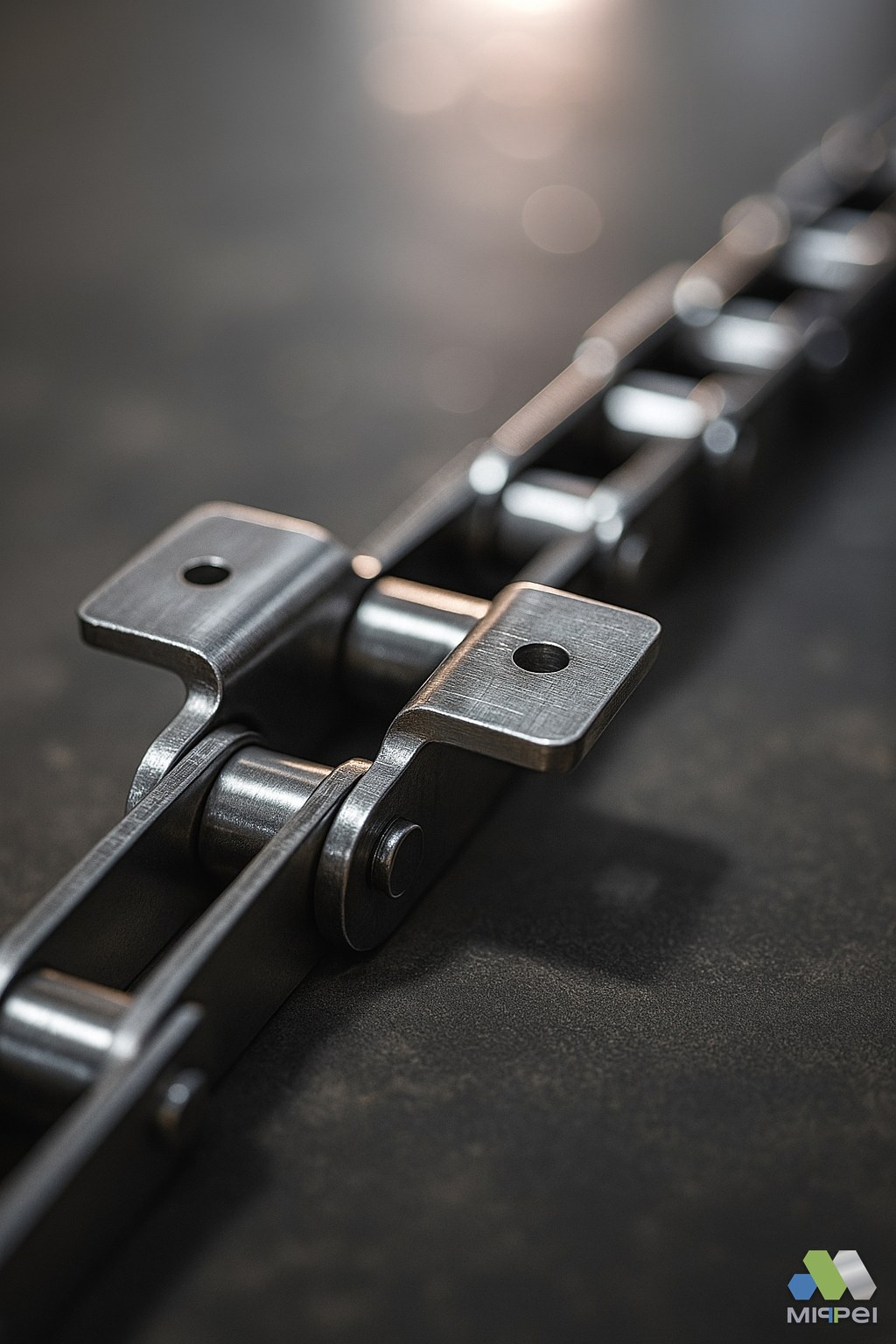

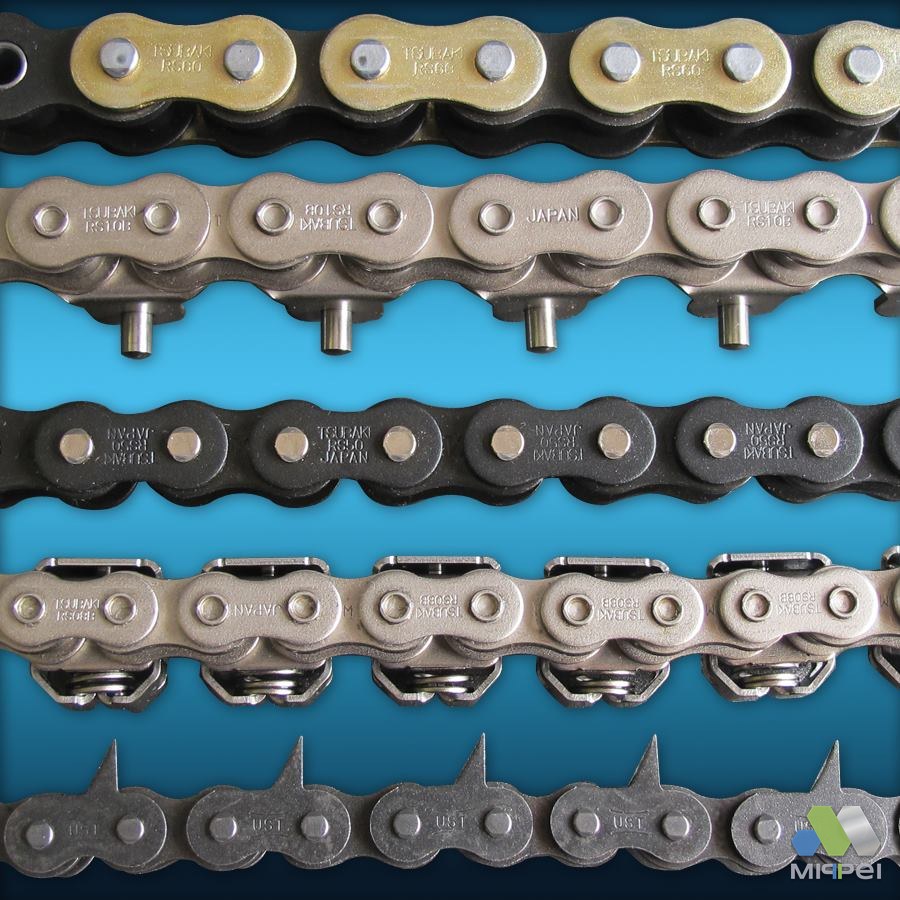

Correntes Tsubaki com Aditamentos Tipo A e K
As correntes com aditamentos Tsubaki saem de fábrica com a aba de fixação já integrada à placa — tipos A, K, SA e SK, além de pino estendido e pino oco. Tipos, dimensões, catálogos e o configurador on-line estão na página de correntes com aditamento Tsubaki.
As correntes Tsubaki que a Mippei tem em estoque, foto por foto
Todas as fotos abaixo são de peças que passaram pela Mippei. Se você reconhecer a sua na imagem, já sabe o nome certo para pedir.
As linhas de corrente de transmissão

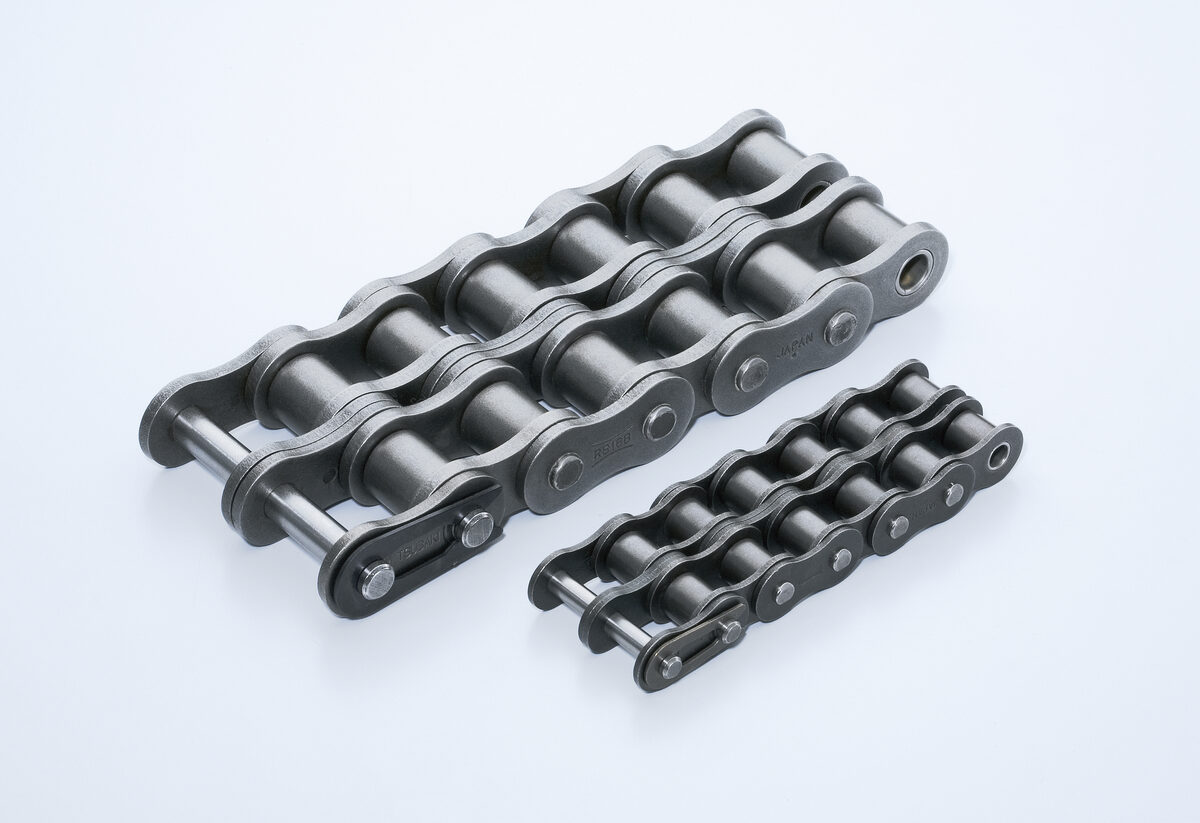

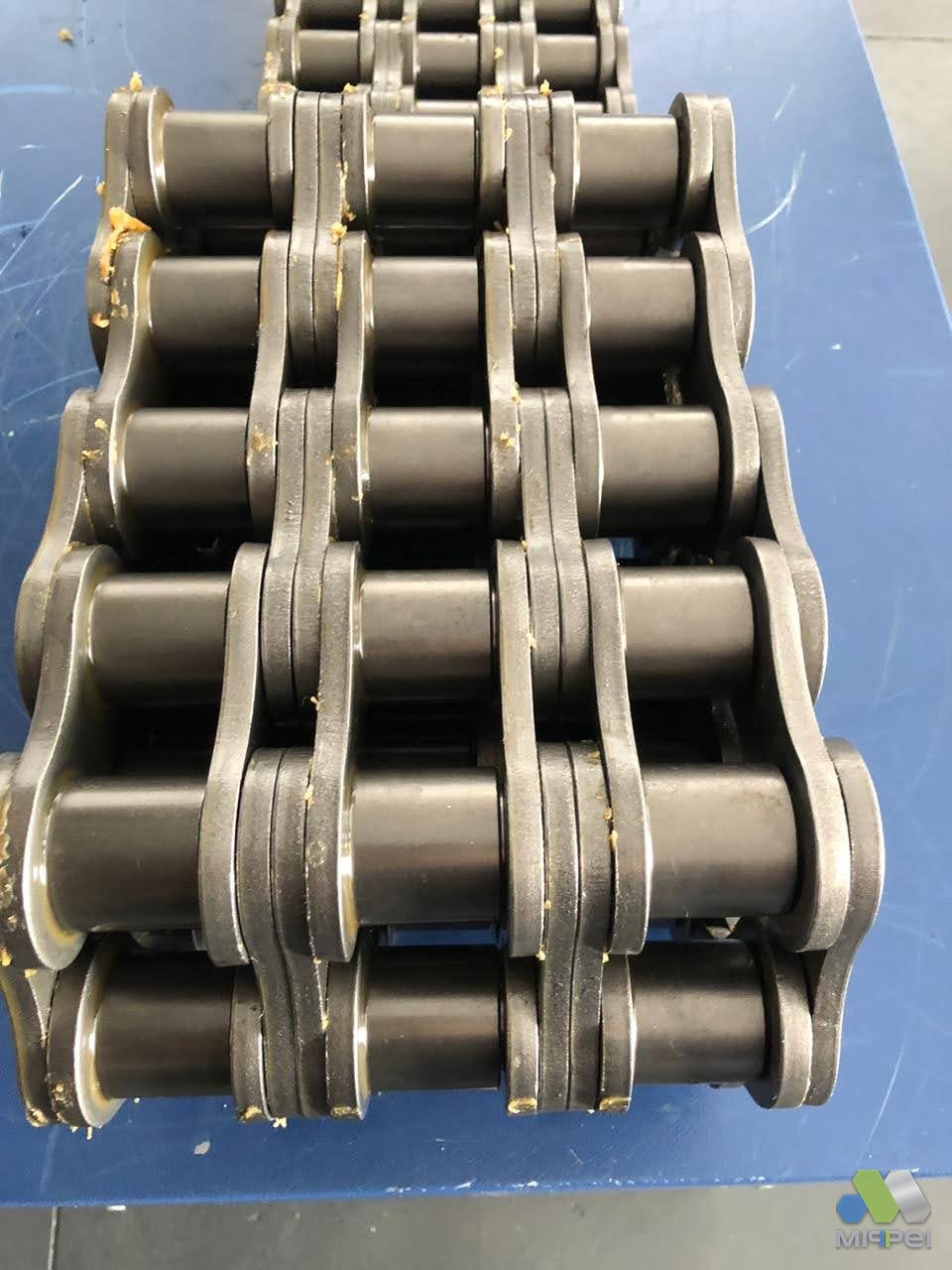

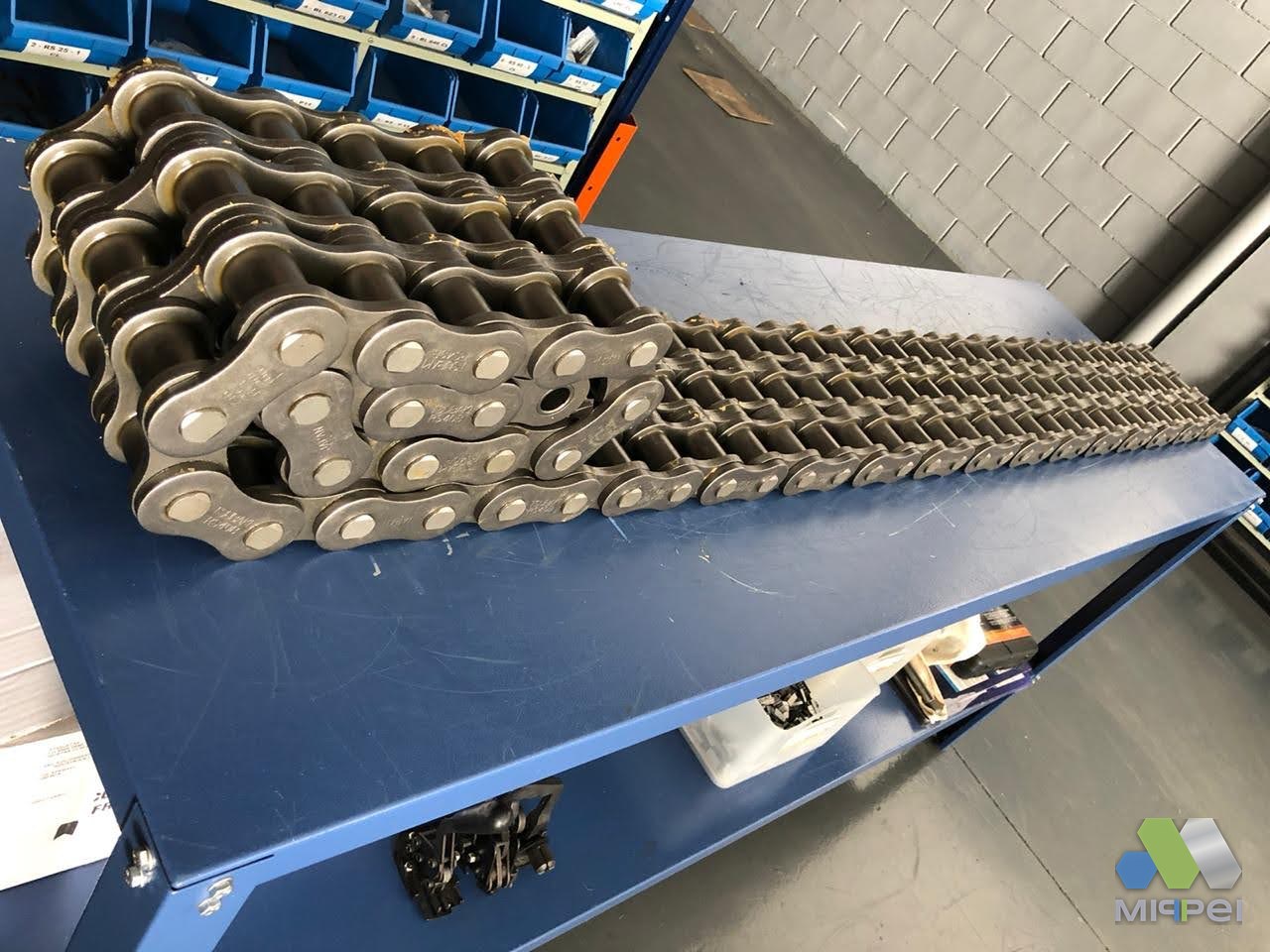

Corrente múltipla, para alta potência

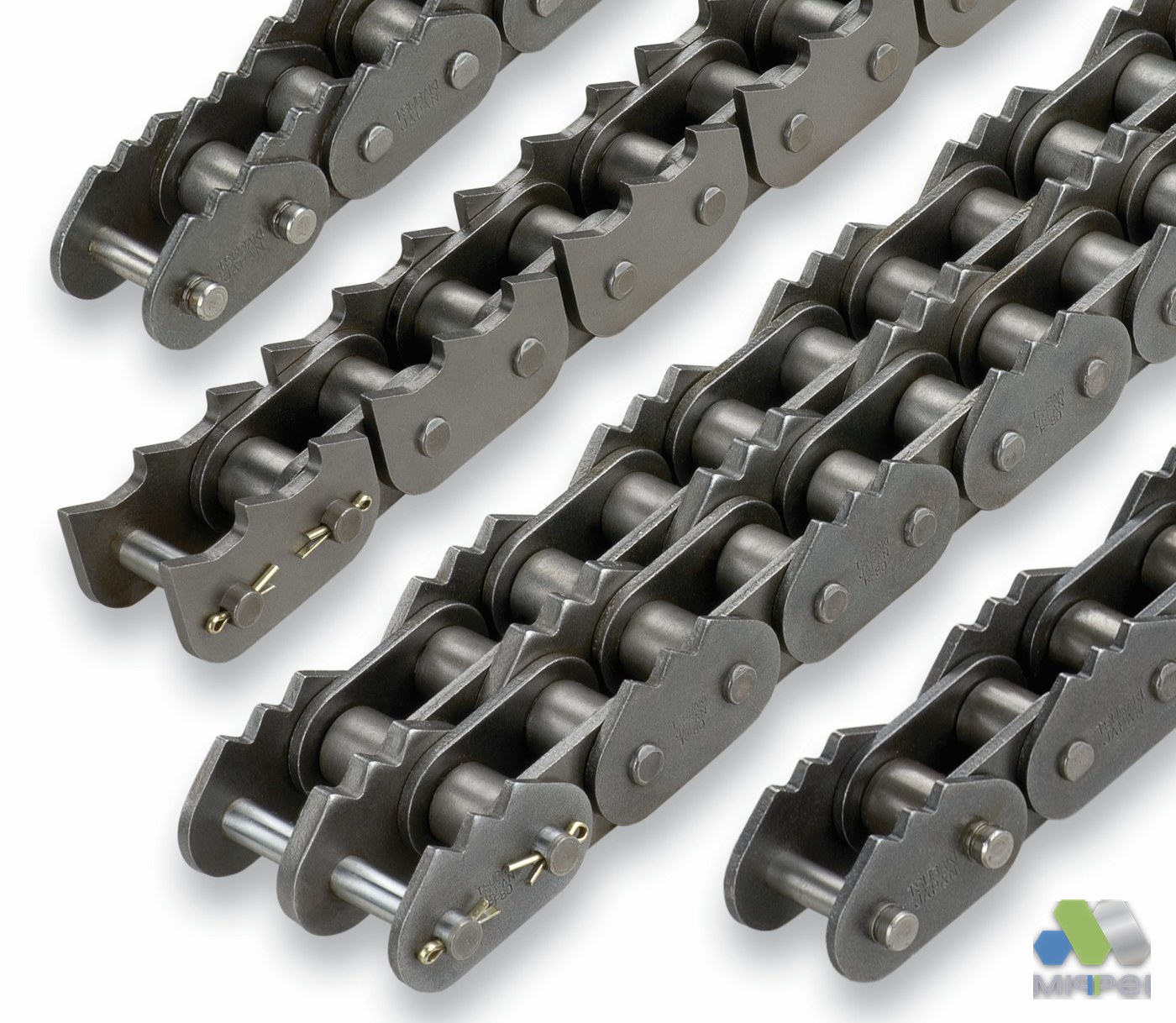

Corrente transportadora e aditamentos

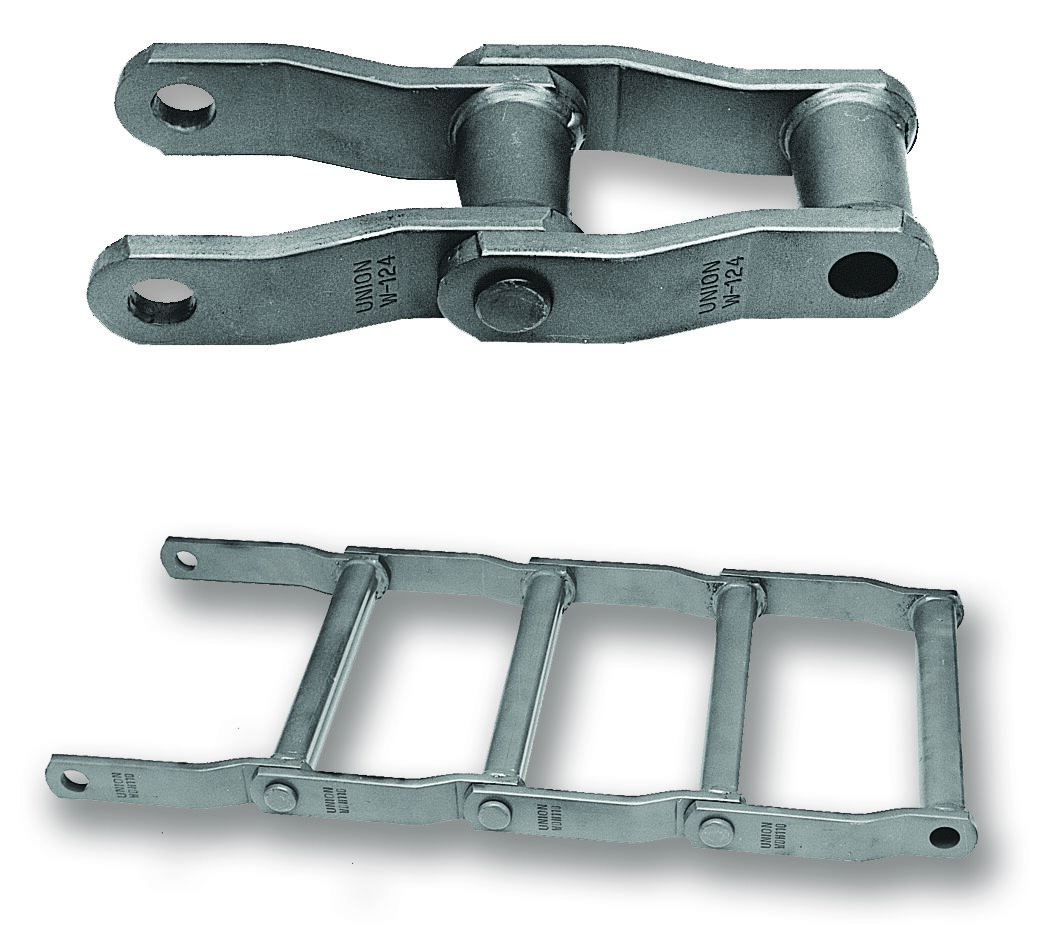

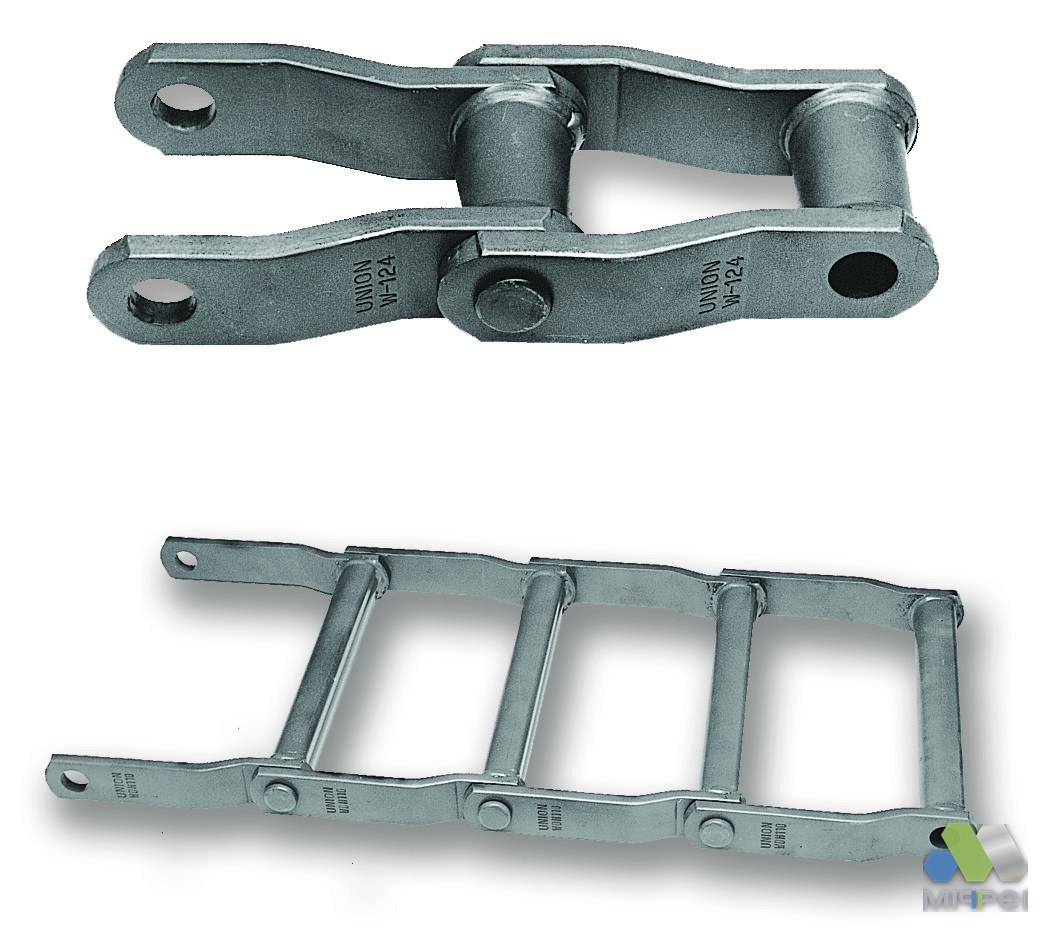

Corrente de engenharia e serviço severo

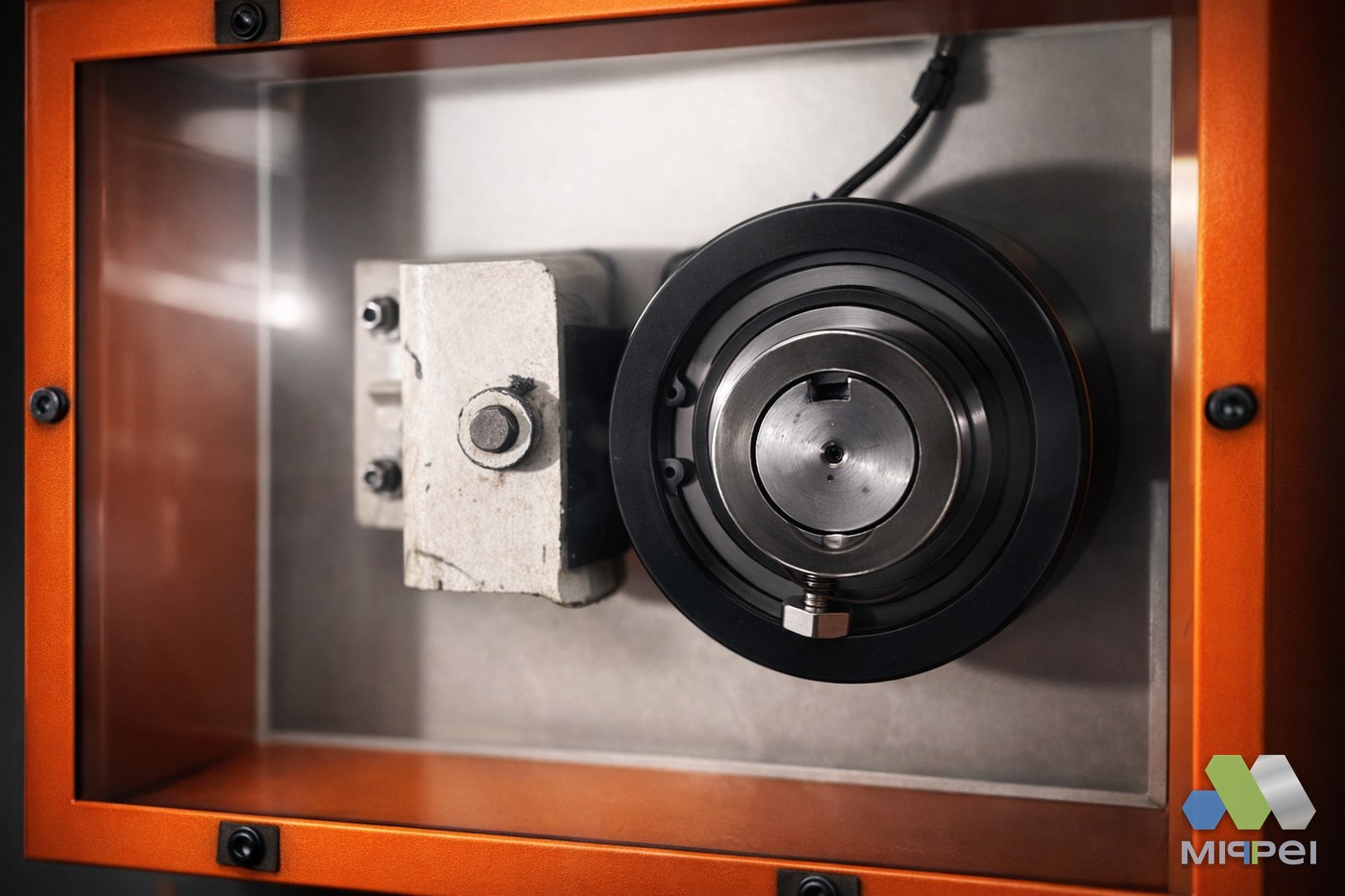

Contra-recuo e embreagem unidirecional

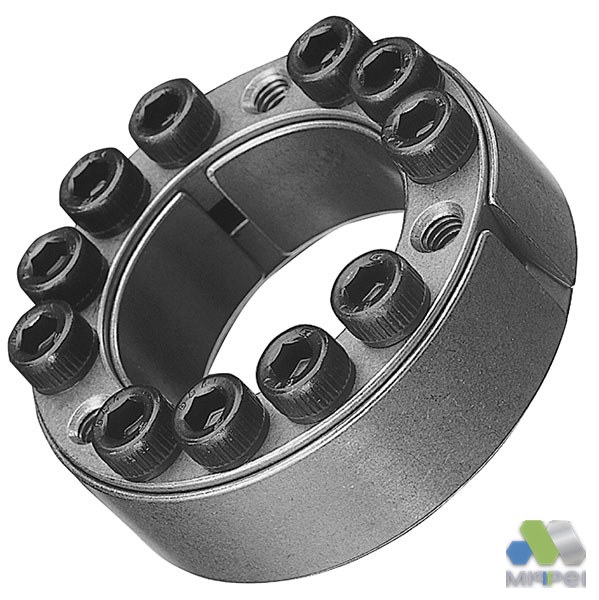

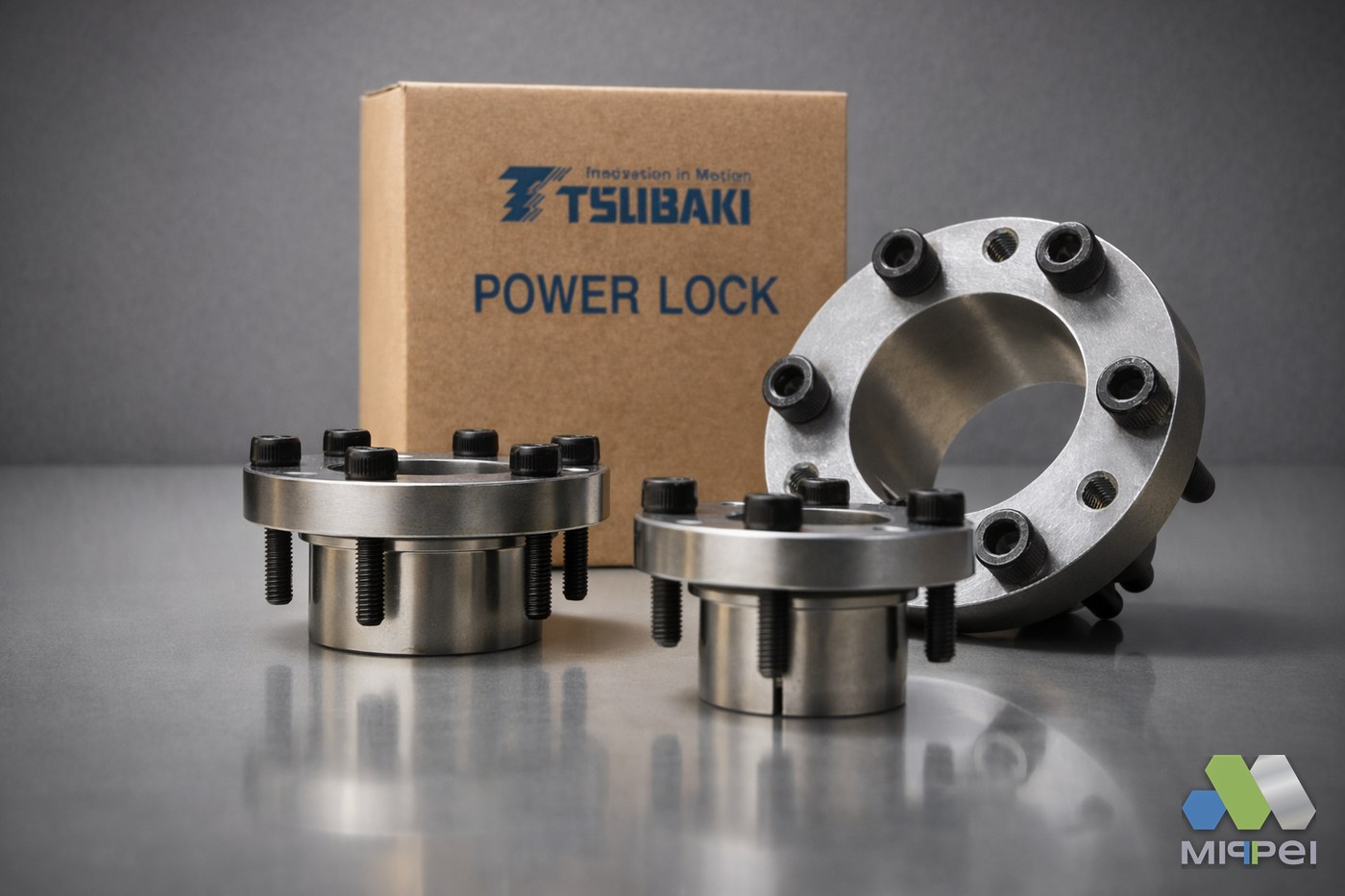

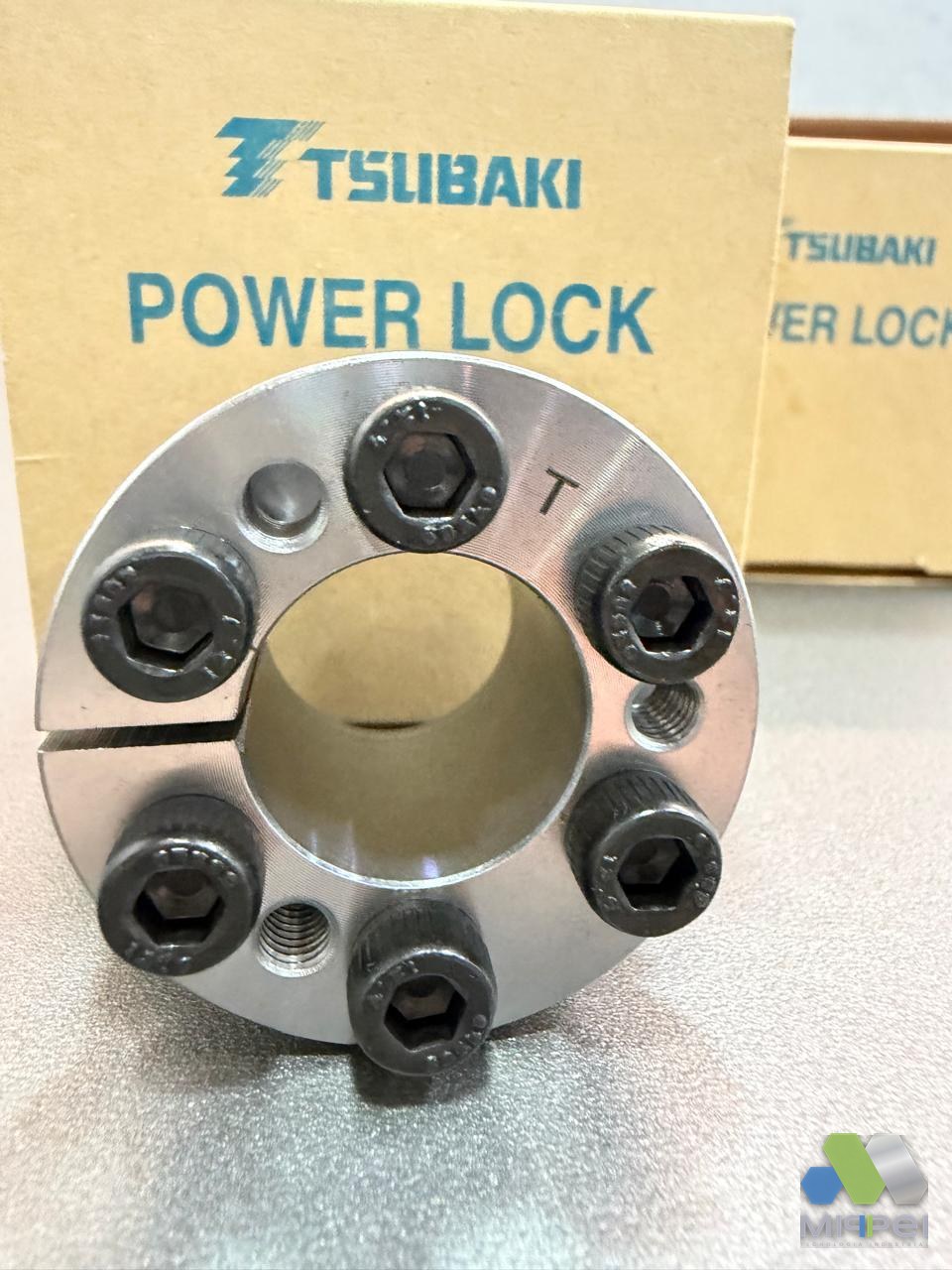

Anel de fixação Power-Lock

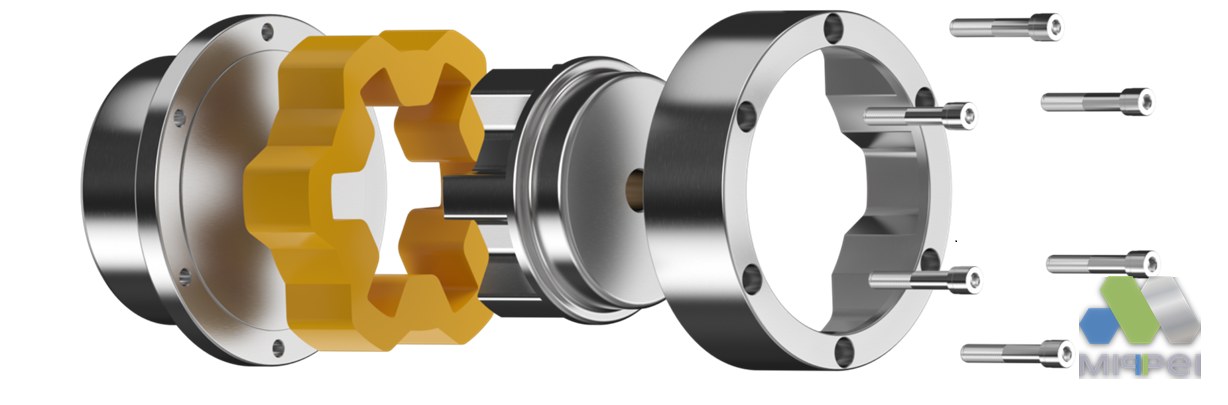

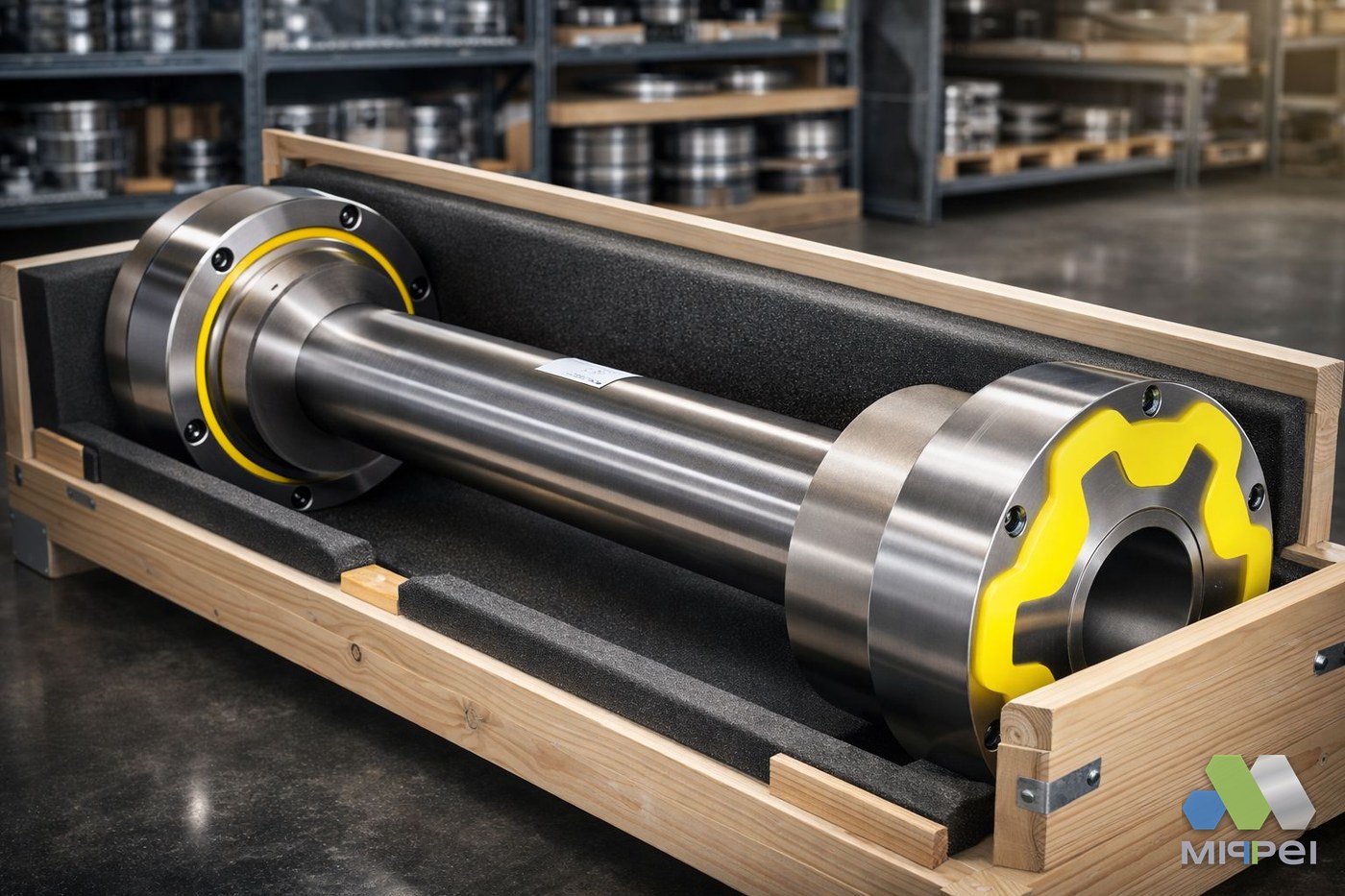

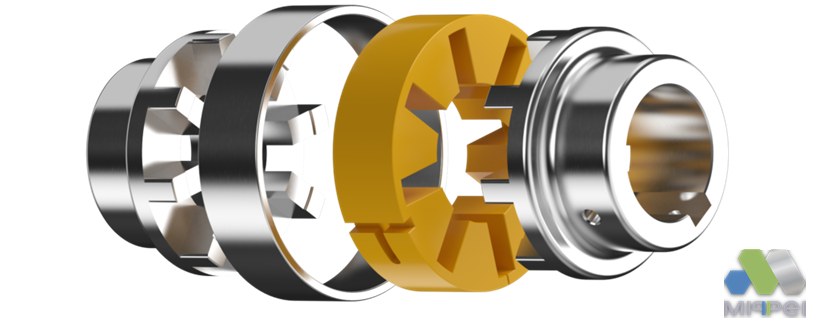

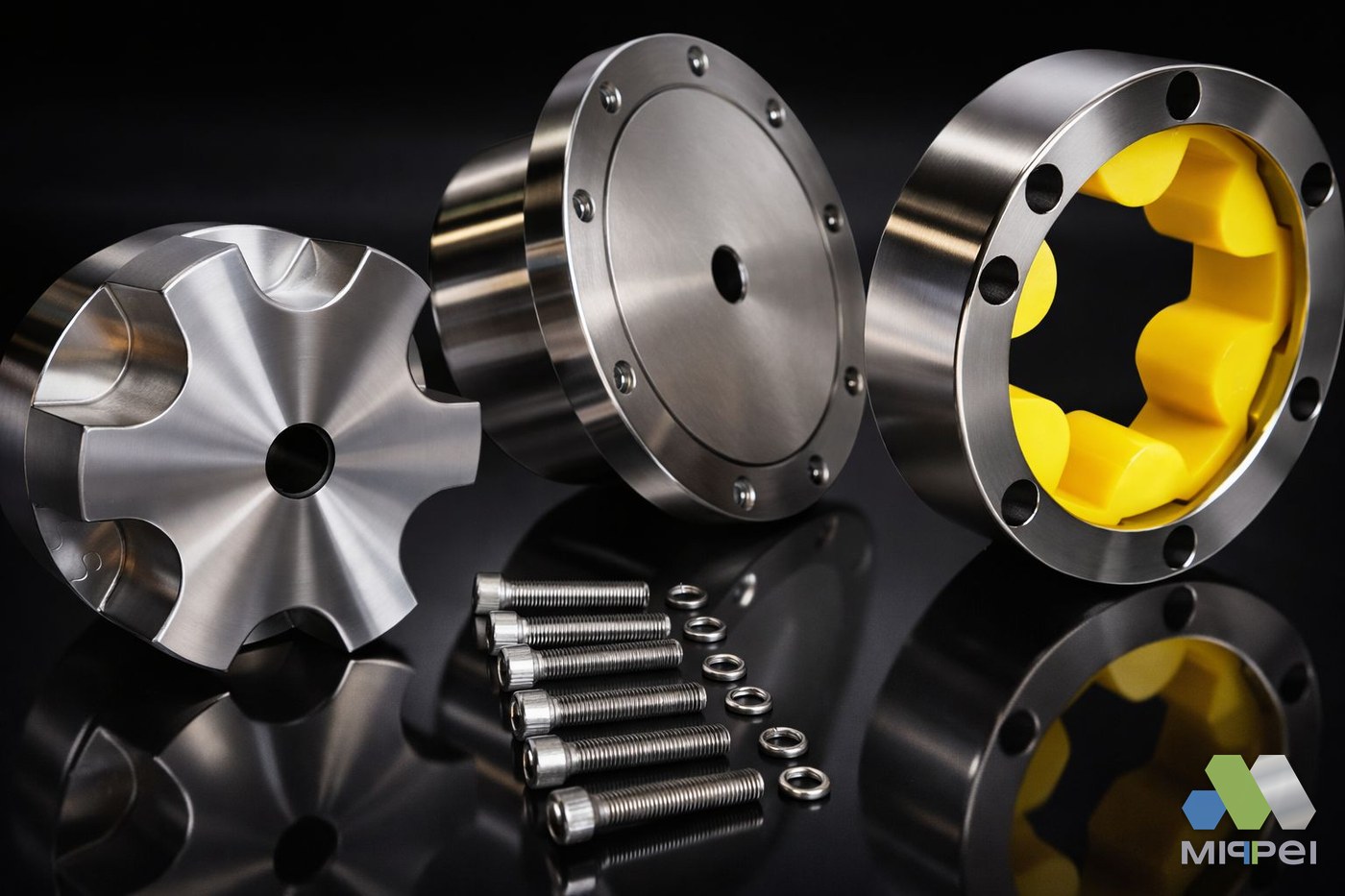

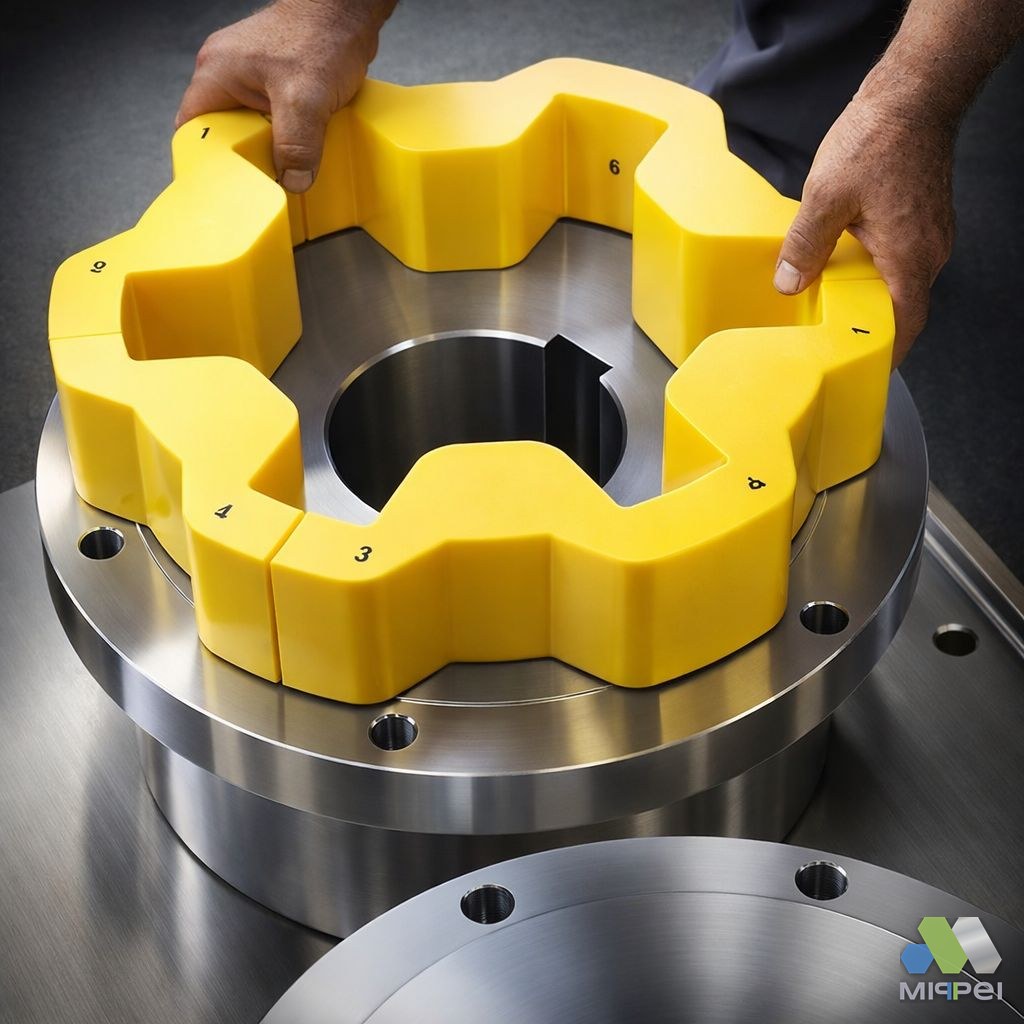

Acoplamento flexível Atra-Flex

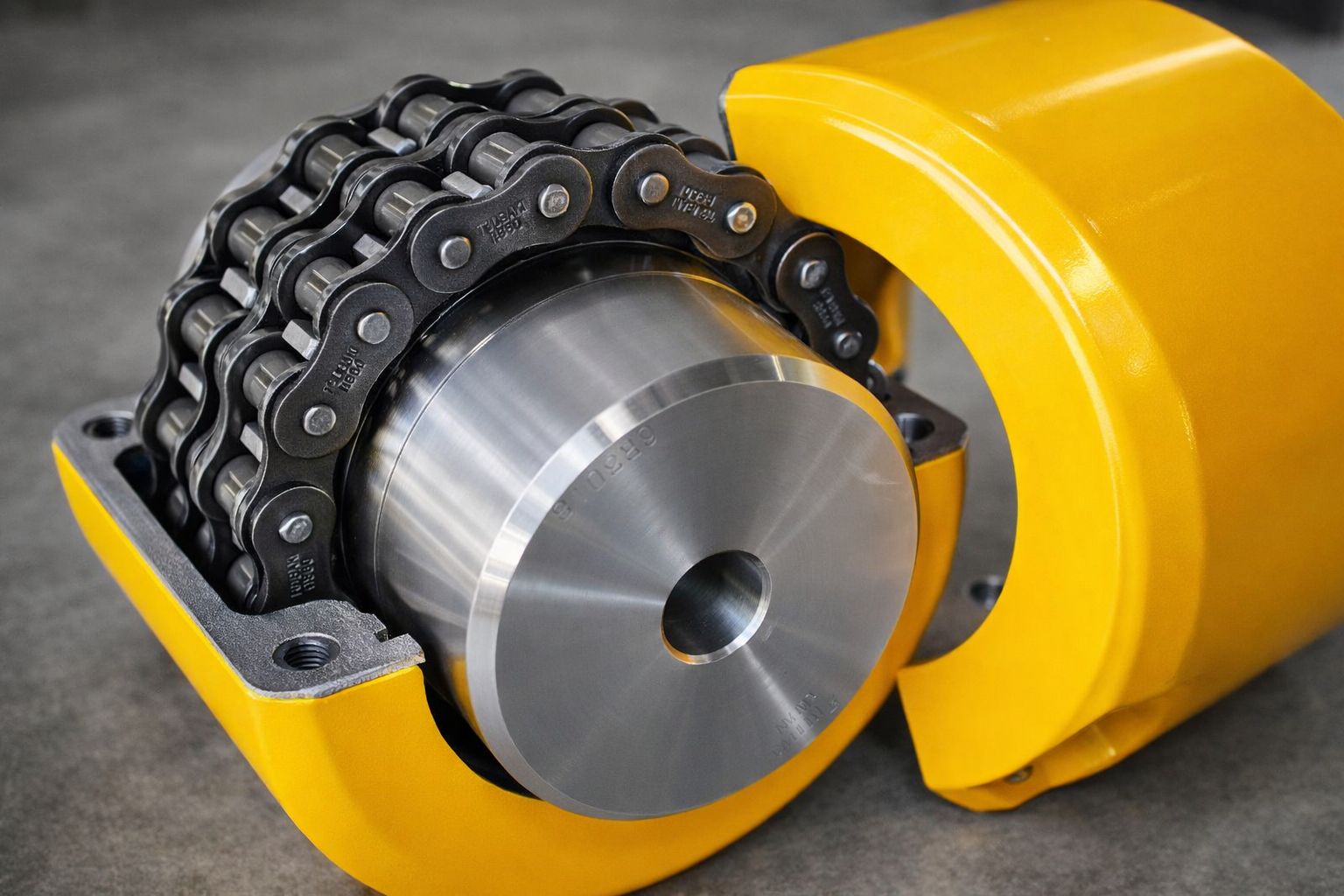

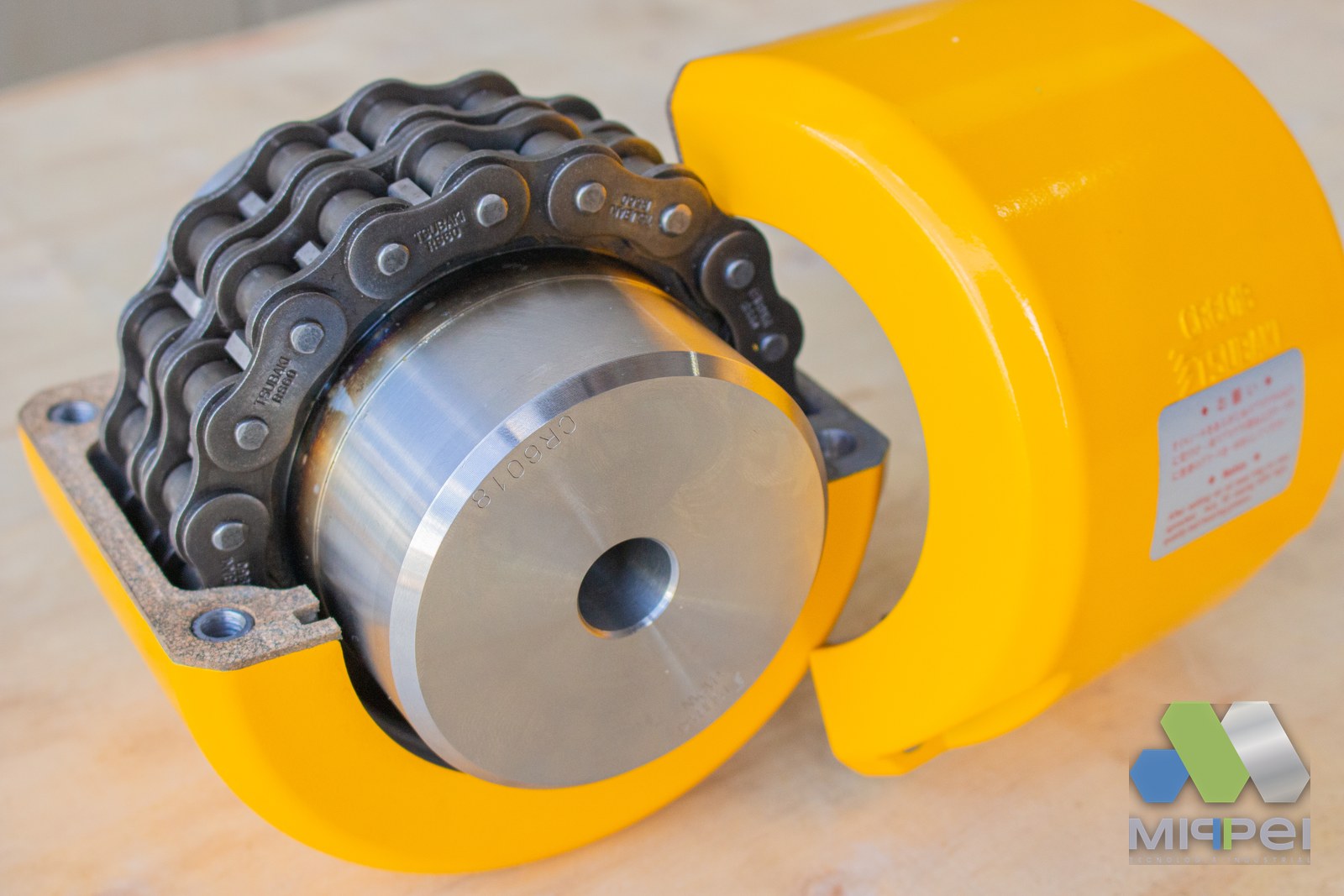

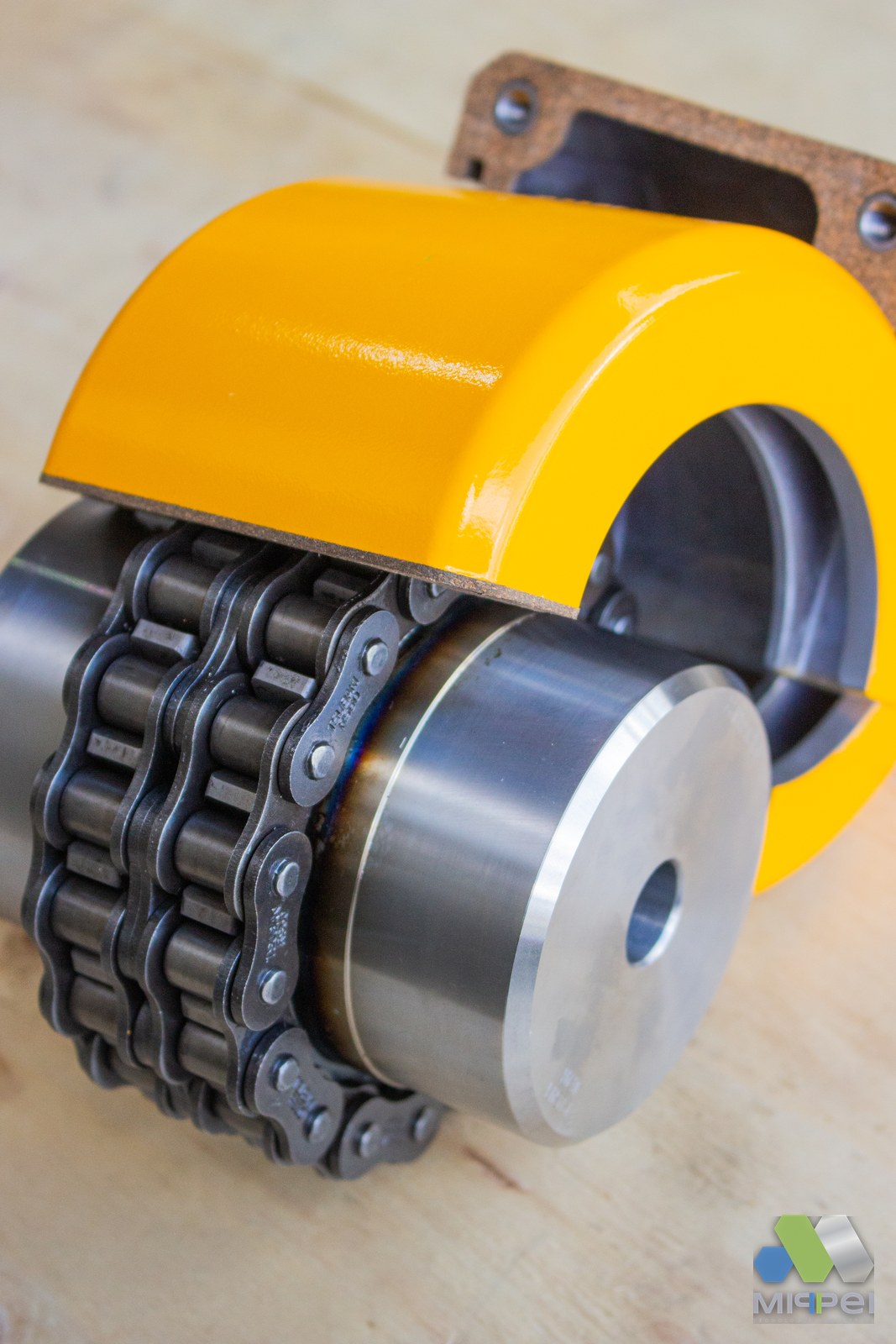

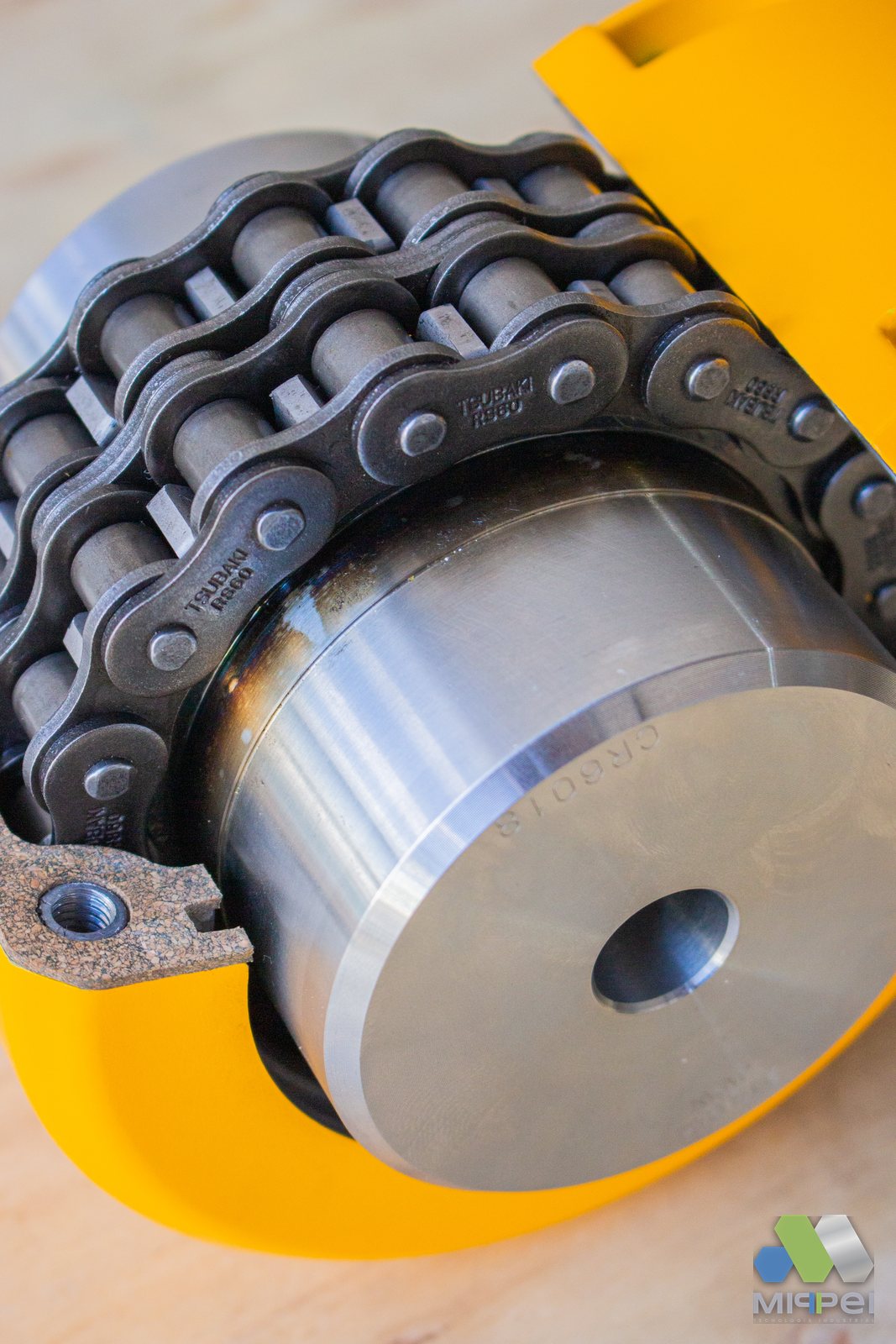

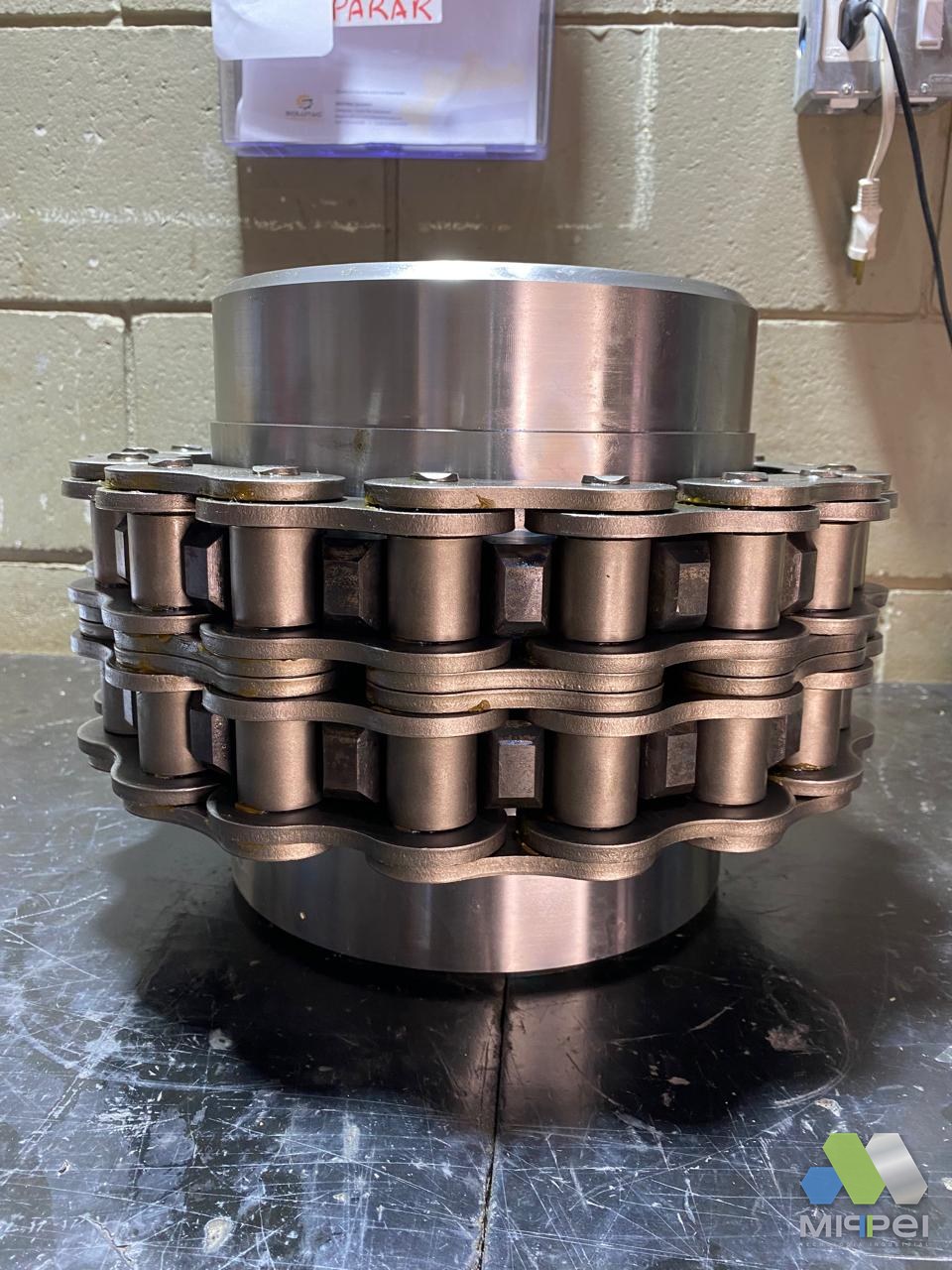

Acoplamento de corrente

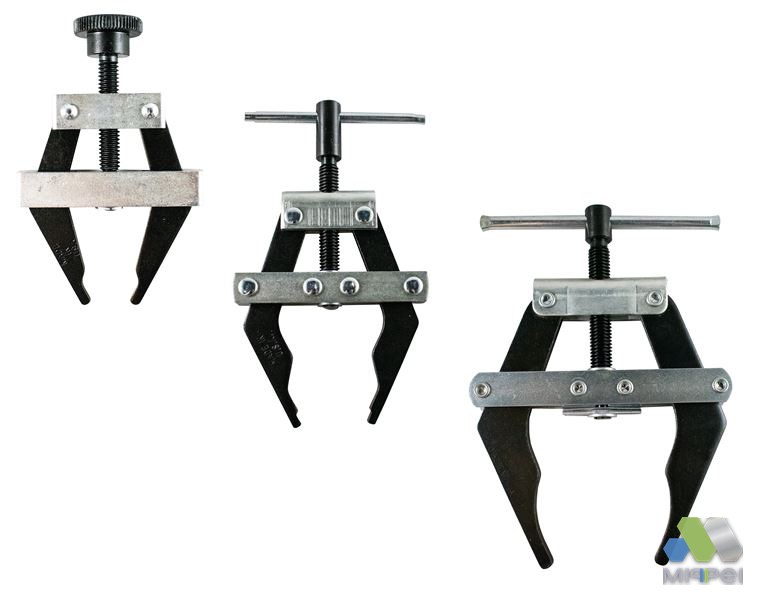

As ferramentas que a Mippei leva à sua planta
Aplicações por Segmento Industrial
As correntes Tsubaki estão presentes nos principais segmentos da indústria brasileira. Cada aplicação tem uma série específica — a Mippei indica a tecnologia certa para cada problema:
| Segmento | Aplicações | Séries |
|---|---|---|
| Agroindústria e Alimentos | Transportadores, elevadores, empacotadores | Neptune, SuperINOX, Lambda |
| Mineração e Cimento | Britadores, transportadores, elevadores | Titan, Engenharia, CAM Clutch |
| Siderurgia e Metalurgia | Linhas de laminação, fornos contínuos | Titan, Dupla/Tripla |
| Papel e Celulose | Picadores, transportadores de cavacos | Engenharia, Neptune |
| Farmacêutica e Química | Linhas de envase, misturadores, reatores | SuperINOX, Lambda |
| Automotiva e Montagem | Linhas de montagem, sistemas de transporte | Lambda, Nylon, Pino estendido |
| Logística e Distribuição | Classificadores, sorters, esteiras | Transportadoras, Lambda |
Catálogos oficiais Tsubaki em português para download
A Tsubaki Brasil publica a literatura técnica em português, e é dela que saem as tabelas de passo, carga de trabalho e dimensional. Os arquivos abaixo estão com o nosso carimbo e os nossos contatos — se precisar de uma linha que não está aqui, pede que a gente manda.
Comparativo das Séries de Corrente Tsubaki
| Série | Diferencial | Lubrificação | Melhor Para |
|---|---|---|---|
| Padrão ANSI/BS | Custo-benefício uso geral | Manual periódica | Transmissões convencionais |
| Lambda | Autolubrificante — zero manutenção | Automática interna | Acesso restrito, farmacêutica |
| Neptune | Multicamada — até 3× a vida da zincada | Manual periódica | Ambientes úmidos e sujos |
| Titan | Alta fadiga — cargas pesadas | Manual periódica | Britadores, drives críticos |
| SuperINOX | Aço inox — anticorrosão total | Manual periódica | Alimentos, química, farmácia |
Já sabe o passo e a série? Informe o passo, o comprimento em elos e a quantidade — devolvemos a cotação com prazo de entrega.
📲 Cotação rápida no WhatsAppPor que adquirir Correntes Tsubaki com a Mippei?
A Mippei não distribui catálogo — distribui conhecimento técnico aplicado. Antes de indicar qualquer produto Tsubaki, nossa equipe analisa a aplicação completa: potência transmitida, velocidade operacional, ambiente de trabalho, ciclos de manutenção e custo real do downtime. Só o que é referência mundial entra no nosso portfólio. Não trabalhamos com segunda linha.
Como distribuidora autorizada Tsubaki, a Mippei fica em Curitiba, tem a presença mais forte no Sul e atende todo o Brasil, com estoque e suporte técnico para dimensionamento — inclusive de correntes especiais e sob medida. Complementamos com correias Optibelt, vedações CinchSeal e redutores NORD para atender a performance dos ativos industriais em um único fornecedor técnico.
Precisa de correntes Tsubaki? Fale com nosso time técnico:
📞 (41) 99937-1387 | ✉ vendas@mippei.com
Perguntas Frequentes sobre Correntes Tsubaki
Qual o preço de corrente industrial?
Depende do passo (ASA 40, 50, 60, 80…), do número de carreiras, do comprimento e do tipo: padrão, Lambda (dispensa lubrificação), anticorrosiva ou com aditamento. Uma corrente passo 80 tripla custa várias vezes uma passo 40 simples, então o preço só fecha com a medida. Mande passo, carreiras e comprimento pelo WhatsApp (41) 99937-1387 — ou uma foto da corrente ao lado de uma régua.
Corrente de rolos mais barata compensa?
Em geral, não, quando a máquina não pode parar. O preço da corrente é a menor parte do custo da troca: entram a parada da linha, a mão de obra e, muitas vezes, a roda dentada que se desgasta junto. Uma corrente que dura mais costuma sair mais barata no ano. Comparamos as opções para a sua aplicação antes de você decidir.
Como escolher entre Lambda, Neptune e Titan Tsubaki?
A escolha depende do problema operacional: se a dificuldade é lubrificação manual (acesso restrito, clean room), escolha Lambda. Se o ambiente é úmido, com poeira ou lavagem frequente, escolha Neptune. Se há cargas pesadas e impacto, escolha Titan. A Mippei analisa sua aplicação gratuitamente — ligue para (41) 99937-1387.
Quais passos de corrente Tsubaki a Mippei tem em estoque?
A Mippei mantém estoque dos passos mais utilizados: 40 (1/2″), 50 (5/8″), 60 (3/4″), 80 (1″), 100 (1.1/4″) e 120 (1.1/2″) ANSI e equivalentes BS. Para passos especiais ou séries Lambda, Neptune e Titan, consulte disponibilidade pelo WhatsApp (41) 99937-1387 ou e-mail vendas@mippei.com.
A corrente SuperINOX Tsubaki substitui a corrente padrão diretamente?
Sim. A SuperINOX é dimensionalmente idêntica à corrente padrão ANSI/BS — substitui diretamente sem trocar pinhões. A diferença é o material em aço inox série 300, que aumenta a resistência à corrosão mas tem custo superior. Para aplicações sem exigência de inox, a corrente padrão ou Lambda oferece melhor custo-benefício.
Como funciona o contra-recuo Tsubaki CAM Clutch?
O CAM Clutch usa cames cilíndricos entre anel interno e externo. No sentido reverso, os cames se engastam instantaneamente travando o eixo. No sentido de avanço, deslizam livremente. O engajamento ocorre em fração de milissegundo sem impacto. Ideal para elevadores, transportadores inclinados e drives com risco de recuo de carga.
Como sei se minha corrente já precisa ser trocada?
Pelo alongamento, não pelo tempo de uso. O limite prático é da ordem de 1,5% a 2% do passo em corrente de transmissão, e mais tolerante em transportadora. Dá para verificar com um medidor de desgaste apoiado na corrente tensionada, ou medindo o comprimento de vários passos e comparando com o nominal. A Mippei tem a maleta de medidores e vai medir na sua planta.
Corrente nova em roda dentada velha dura?
Não. A roda dentada desgastada tem o perfil do dente já aberto pela corrente antiga, e a corrente nova assenta errado desde o primeiro dia — volta a pular em semanas. Quando o alongamento passou do limite, o certo é trocar corrente e roda dentada no mesmo serviço.
Minha corrente pula na roda dentada. É a corrente ou a roda?
Quase sempre as duas. O alongamento da corrente e o desgaste do dente andam juntos, porque um causa o outro. Antes de comprar, vale medir o alongamento e olhar o perfil do dente — e conferir o alinhamento, que é o que faz o conjunto novo durar.
Preciso de corrente que não pode pingar óleo no produto. Existe?
Sim. Existe corrente com as buchas impregnadas de lubrificante sólido, que opera sem lubrificação externa — é a construção usada quando não pode haver contaminação, como em alimentos e embalagem. É o caso da linha Lambda.
Qual a diferença entre passo ASA e passo DIN?
São duas normas dimensionais. A ASA (americana, também chamada ANSI) usa passo em polegadas; a DIN (europeia, série B) usa passo métrico. Correntes das duas normas não se emendam entre si, e a roda dentada tem de ser da mesma norma. O catálogo de medidas ASA e DIN acima traz as duas tabelas lado a lado.
Vocês atendem fora do Sul do Brasil?
Sim. A base é em Curitiba, no Paraná, e o atendimento é nacional — enviamos para todo o país.
A Mippei faz dimensionamento técnico de correntes Tsubaki?
Sim, gratuitamente. Analisamos potência, rotação, relação de transmissão, distância entre centros e condições ambientais para indicar série, passo e comprimento corretos. Entre em contato pelo WhatsApp (41) 99937-1387 ou e-mail vendas@mippei.com.
Outros Produtos Tsubaki — Power Cylinder, Zip Chain e Gear Box
Além das correntes, a Tsubaki fabrica outras linhas de produtos para automação e transmissão de potência. A Mippei distribui oficialmente esses equipamentos em todo o Brasil, com presença mais forte no Sul, com estoque local e suporte técnico especializado. A Mippei também fornece as esteiras porta-cabos Tsubaki Kabelschlepp, para guiar e proteger cabo e mangueira em eixo que se desloca.

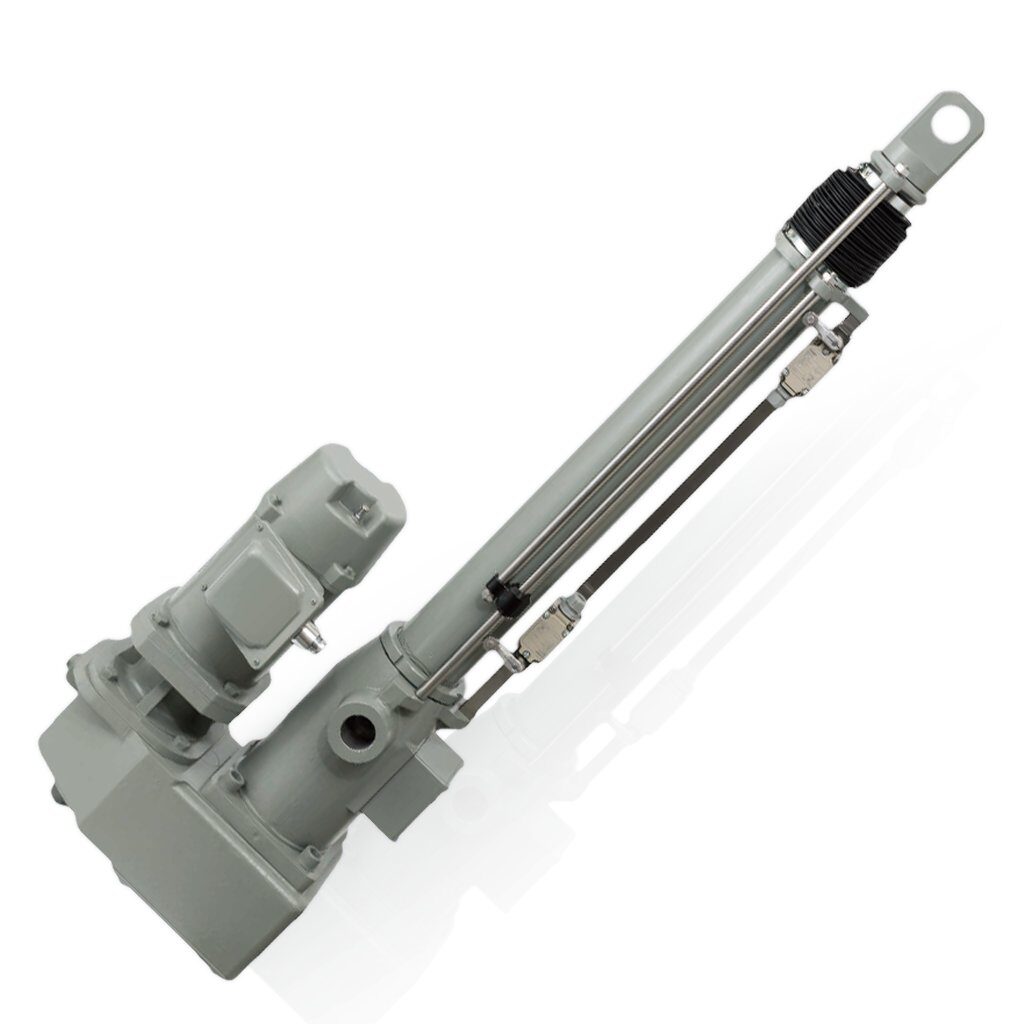

Power Cylinder Tsubaki — Atuador Linear de Alta Precisão
O Power Cylinder Tsubaki é um atuador linear acionado por corrente, projetado para substituir cilindros pneumáticos e hidráulicos em aplicações industriais que exigem repetibilidade, força controlada e ciclo confiável. Com modelos desde 1 kN até forças elevadas, é amplamente utilizado em prensas, sistemas de fechamento, linhas de montagem e equipamentos de embalagem. Baixíssima manutenção e vida útil comprovada.

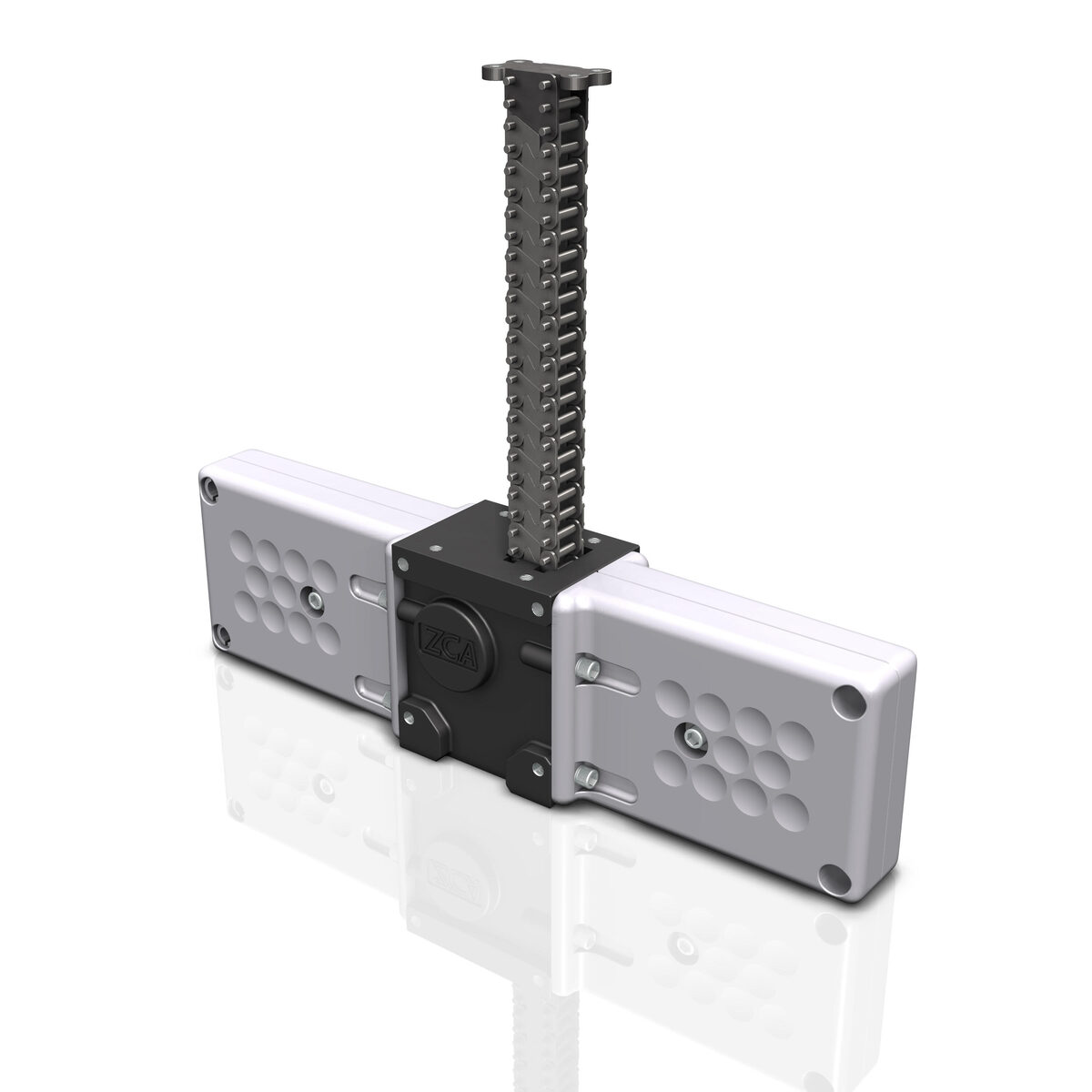

Zip Chain Tsubaki — Coluna de Corrente Rígida
A Zip Chain Tsubaki é uma corrente especial que forma uma coluna rígida quando acionada (push), permitindo elevação vertical sem necessidade de guias externas, e retorna ao formato flexível no recuo (pull). Ideal para sistemas compactos de elevação, abertura de tampas, posicionamento de ferramentas e linhas com espaço reduzido. Substitui com vantagem cilindros de curso longo em ambientes limpos.
Zip Chain Actuator TsubakiMovimento linear por coluna de corrente rígida · 1 min 09 s
Zip Chain Tsubaki em operaçãoPrecisão e repetibilidade no curso · 0 min 49 sGear Box Tsubaki — Redutor de Velocidade para Transmissão Industrial

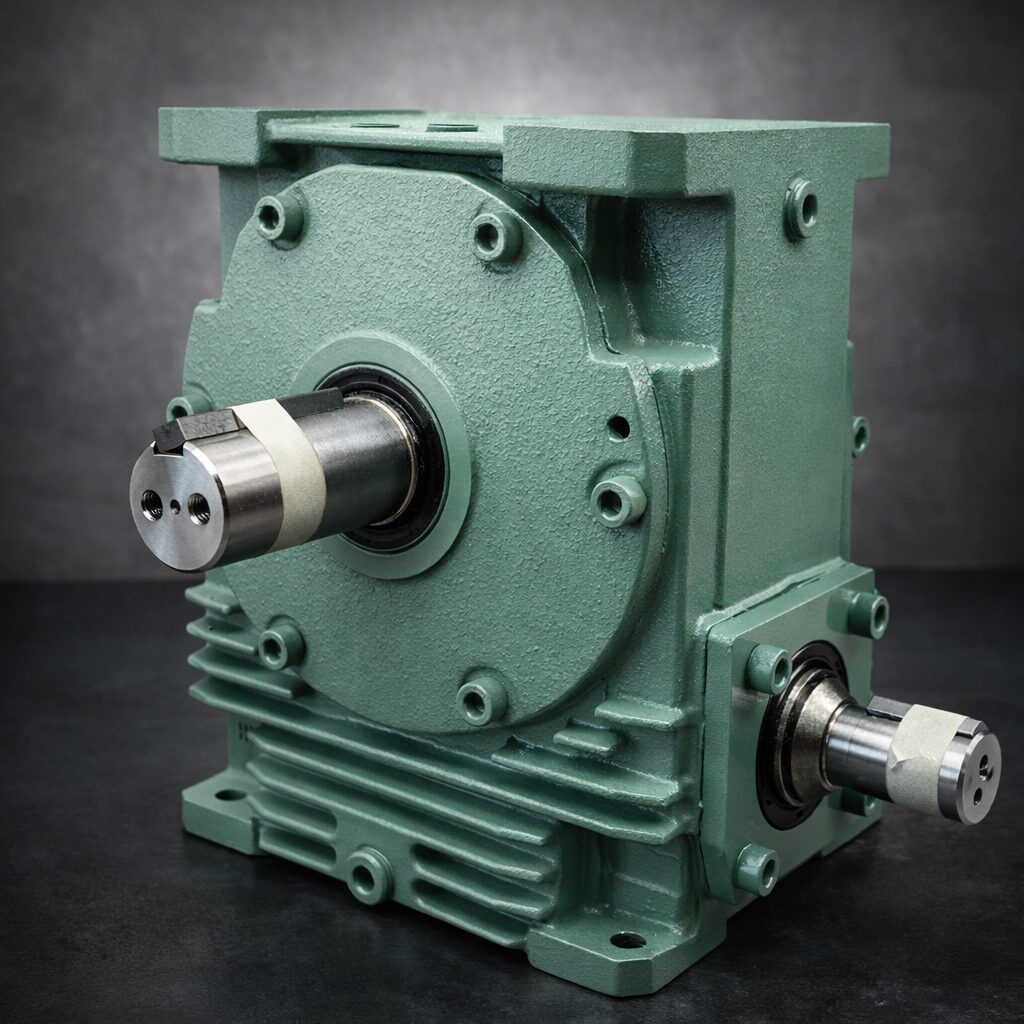

Os redutores Tsubaki (Gear Box) são projetados para alta eficiência de transmissão com estrutura compacta e robusta. Disponíveis em variados estágios de redução, flanges e saídas de eixo, integram perfeitamente com motores elétricos e correntes Tsubaki. Aplicações: transportadoras de carga, agitadores industriais, sistemas de posicionamento e linhas de produção contínua.
