As vedações CinchSeal são referência mundial em selagem rotativa de eixos. O conceito patenteado gira junto com o eixo e se autoajusta continuamente, eliminando o desgaste, os vazamentos e as paradas que afligem gaxetas e retentores convencionais. A Mippei Tecnologia Industrial é a distribuidora master oficial da CinchSeal no Brasil, com suporte técnico para especificação. Não trabalhamos com segunda linha.
Se o seu equipamento perde produto pela ponta do eixo, suja o chão de fábrica, contamina rolamento e redutor ou obriga a parar a linha para reapertar gaxeta, o problema é de vedação rotativa — e é exatamente o que a CinchSeal resolve.
Apresentações CinchSeal para download
Download direto, sem cadastro.
Gaxeta que precisa de reaperto toda semana, eixo riscado e rolamento contaminado têm a mesma causa. Mande uma foto do equipamento e o diâmetro do eixo que indicamos a vedação certa.
Veja a vedação CinchSeal funcionando
Dois vídeos do canal da Mippei mostram, na prática, por que a vedação que gira com o eixo substitui a gaxeta: sem contato metal contra metal, sem reaperto e sem desgaste da ponta do eixo.
Como funciona a vedação CinchSeal: tecnologia que veda de verdade, sem contato metal x metal — 2 min 12 s
Como funciona a vedação rotativa CinchSeal
Diferente da gaxeta, que precisa ser apertada contra o eixo e se desgasta junto com ele, o selo rotativo CinchSeal gira solidário ao eixo e mantém a face de vedação pressionada por mola de forma autoajustável. Conforme as faces se acomodam, o sistema compensa automaticamente — sem reaperto e sem desgaste do eixo. O resultado é vedação estável por longos períodos, proteção dos rolamentos e do redutor contra contaminação, e fim do vazamento de pó ou pasta pela ponta do eixo.
Os discos de vedação em PTFE formam a barreira contra o produto processado. A construção acomoda o crescimento linear do eixo com a temperatura e o desalinhamento radial de até cerca de 6 mm, o que mantém a vedação estável mesmo em equipamento antigo e fora de alinhamento perfeito. A maioria dos modelos trabalha com purga de ar limpo entre 5 e 8 PSI acima da pressão interna do equipamento, ou com graxa de silicone quando não há ar comprimido disponível.
São cinco famílias, do selo CEMA de alumínio ao bipartido de inox. O diâmetro do eixo, o produto processado e a exigência sanitária definem a escolha — e a gente faz essa análise com você.
Linhas de selos rotativos CinchSeal
Série 7500 — selo CEMA para transportadores e elevadores

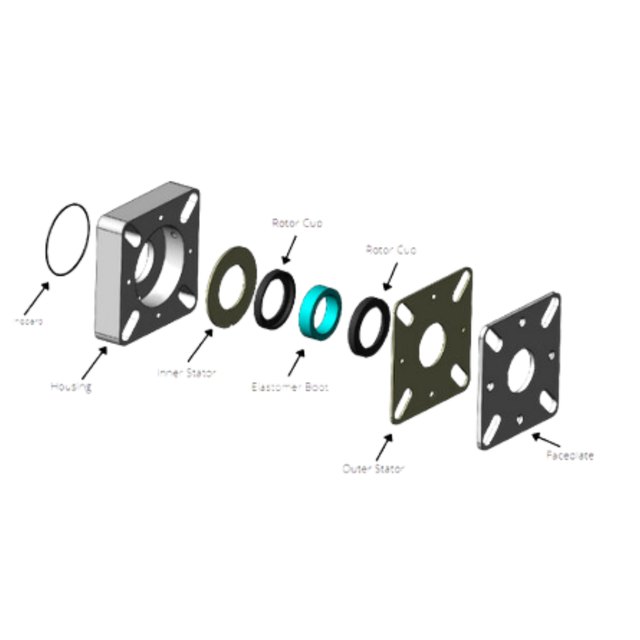

A série 7500 é o selo CEMA de zero manutenção para transportadores de rosca (screw conveyors), elevadores de caçamba e demais equipamentos de transporte de sólidos a granel. Alojamento em alumínio anodizado, projeto autoajustável que dispensa lubrificação periódica e substitui a gaxeta de corda diretamente nos mancais padrão CEMA — a furação é compatível com mancais de flange, e o conjunto aceita kit de reparo.
Série 7600 — selos industriais para eixos de grande diâmetro

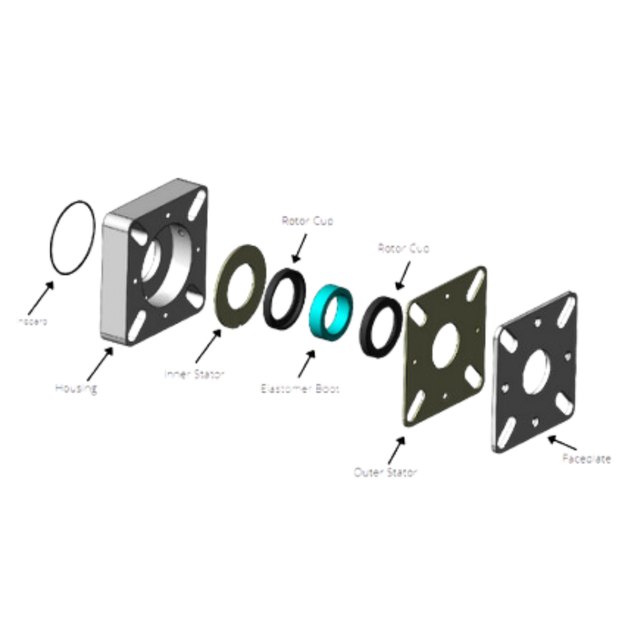

A série 7600 (modelos 7620 e 7650, em alumínio maciço) atende eixos maiores, de aproximadamente 100 mm até 152 mm. Mantém o conceito sem manutenção para transportadores de rosca, elevadores e equipamentos de movimentação de granéis com eixos robustos.

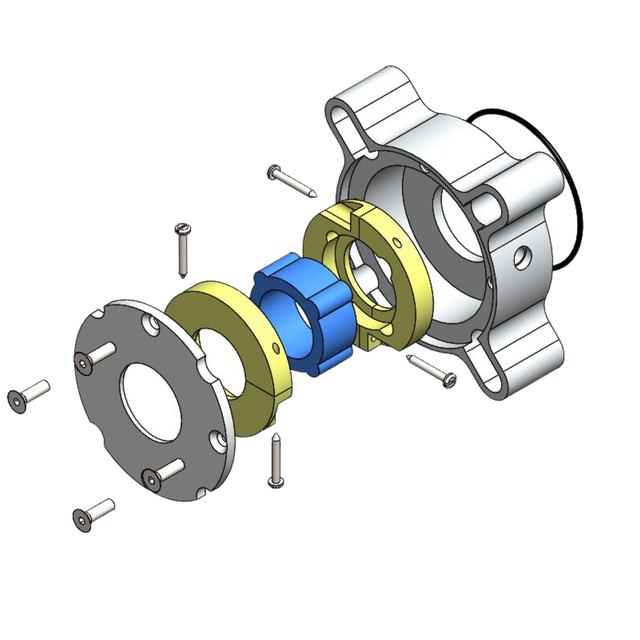

Série 7800 — inox 316 para sólidos e pastas
A série 7800 é fabricada em aço inoxidável 316 para transportadores e equipamentos que processam produtos secos, sólidos ou em pasta nas indústrias alimentícia, farmacêutica e química, onde a higiene e a resistência à corrosão são requisitos de projeto. Veda pós, sólidos e líquidos, e o inserto é trocado sem desmontar o mancal.
| Dado de operação | Série 7550 (alumínio) | Série 7850 (inox 316) |
|---|---|---|
| Material do alojamento | Alumínio anodizado | Aço inoxidável 316 |
| Faixa de temperatura | -10 °C a 200 °C | -10 °C a 200 °C |
| Desalinhamento radial admissível | até cerca de 6 mm | até cerca de 6 mm |
| Purga | Ar de 5 a 8 PSI acima da pressão interna, ou graxa de silicone | Ar de 5 a 8 PSI acima da pressão interna, ou graxa de silicone |
| Furação | Compatível com mancais de flange padrão CEMA | Compatível com mancais de flange |
| Manutenção | Zero — projeto autoajustável, com kit de reparo | Zero — projeto autoajustável, com kit de reparo bipartido |
No misturador, a troca de gaxeta costuma exigir desmontar acoplamento e redutor. O selo bipartido abre em torno do eixo e resolve isso em uma fração do tempo.

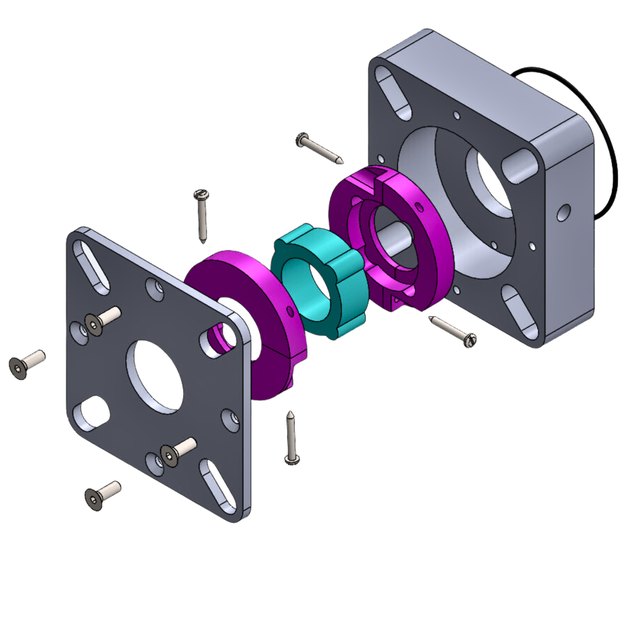

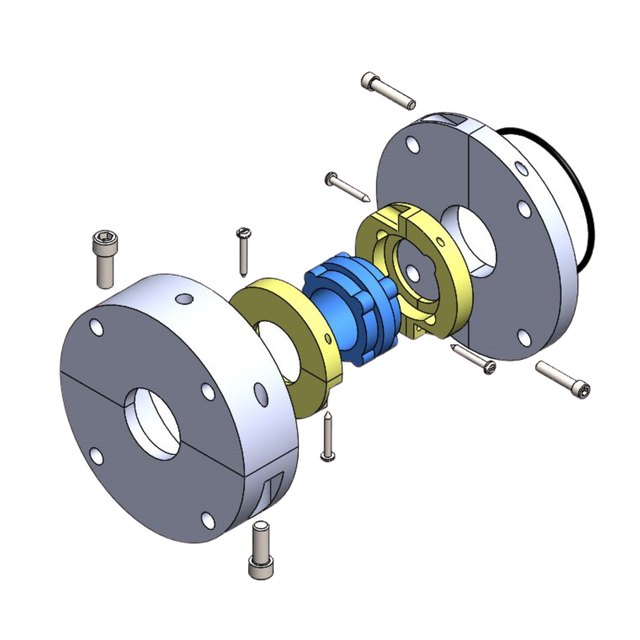

Série 9700 — selo bipartido inox para misturadores
A série 9700 é o selo bipartido (split) usinado em aço inoxidável, com partes internas atendendo às normas USDA para contato indireto com alimentos. O projeto bipartido — inclusive o inserto — permite a instalação e a troca sem desmontar o eixo do misturador, reduzindo drasticamente o tempo de parada. Substitui gaxetas e retentores, sela vapores, poeira e lama, e não danifica o eixo rotativo. Indicado para misturadores de fita, paddle mixers, plowshare e blenders nas indústrias alimentícia, farmacêutica e química.
Selos especiais — face airless, high-speed chopper, cartucho e poly split
- Airless Rotary Face Seal — selo de face que opera sem ar de purga, indicado onde não há suprimento de ar comprimido ou onde o ar contaminaria o produto.
- High-Speed Chopper Seal — desenvolvido para as altas rotações dos picadores (choppers) em agricultura, tratamento de efluentes e processamento de alimentos, resistente a abrasivos e partículas sólidas.

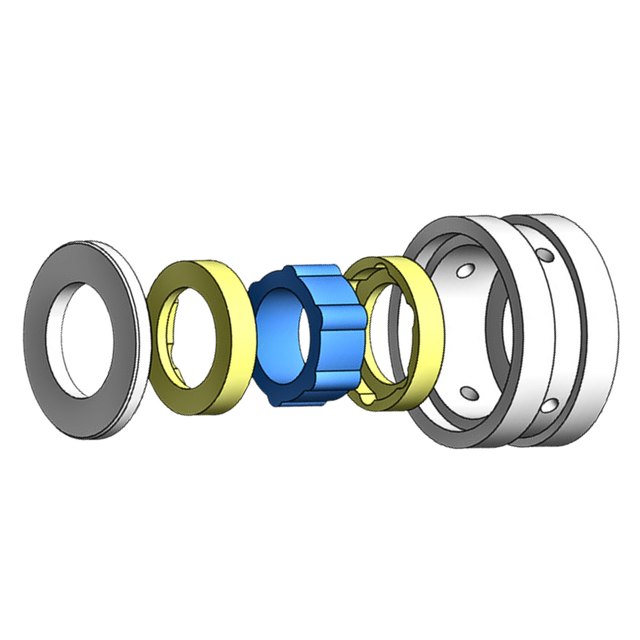

- Selos de cartucho — sob medida, substituem retentores (lip seals) em adaptadores de acionamento de transportadores como Dodge, Link-Belt e Falk.

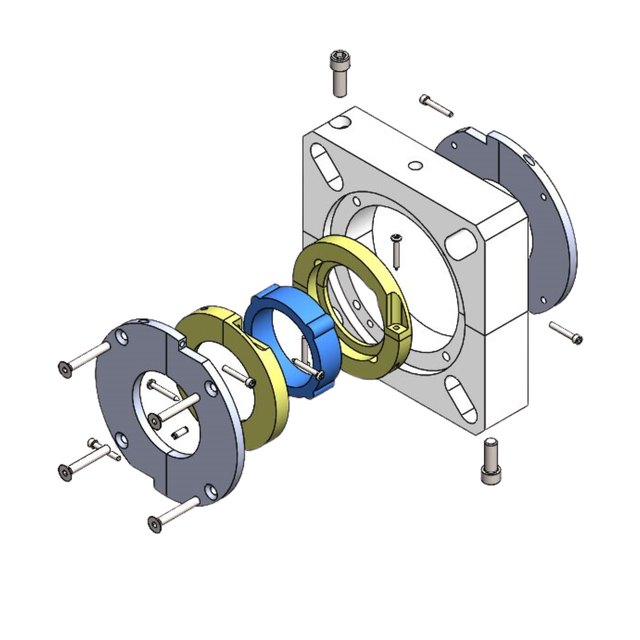

- Poly Split (modelo PS) — bipartido em polipropileno e inox, sem manutenção, para pó seco e pasta onde se exige material inerte.
Selos mecânicos para bombas ANSI — linha AST
Além dos selos rotativos para sólidos, a CinchSeal fabrica os selos mecânicos de cartucho AST para bombas ANSI (Durco, Goulds e similares): AST 50 e AST 60 (componentes multi-mola interno e externo), AST 70 (cartucho simples balanceado) e AST 80 (cartucho duplo). Instalação sem medição, faixa de temperatura até cerca de 260 °C e pressões até 28 bar conforme o modelo.
Vedação para a indústria de chocolate e massas viscosas
Chocolate, pastas de cacau e massas gordurosas são o pior cenário para a gaxeta: a viscosidade força o produto por qualquer folga e a abrasão rasga o eixo. O resultado aparece no chão da fábrica — produto escorrendo, mancal destruído, limpeza constante e zonas de acúmulo que ameaçam a auditoria de higiene.
Nesses processos a CinchSeal é aplicada nos pontos onde o eixo entra no produto: tanques de armazenamento de chocolate, misturadores e pugmills, conchas e refinadores, liquidificadores (blenders) e transportadores helicoidais. Os discos de vedação em PTFE giram com o eixo e formam a barreira contra a massa, protegendo rolamentos e redutores em vez de deixá-los contaminados.
A mesma lógica vale para doce de leite, pasta de amendoim, massas de biscoito e qualquer produto viscoso em eixo rotativo.

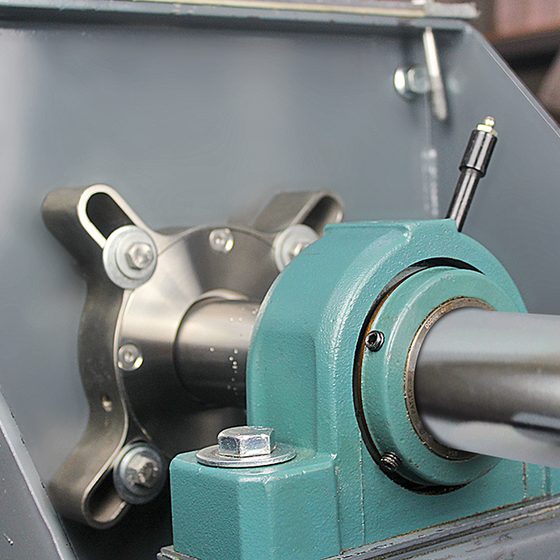

Aplicações CinchSeal em campo
Vedações CinchSeal instaladas em equipamentos de clientes da Mippei — roscas, elevadores e misturadores em alimentos, açúcar, amido, químicos e defensivos agrícolas, no Paraná e em São Paulo. Em todas, a vedação está no ponto onde o eixo entra no produto.

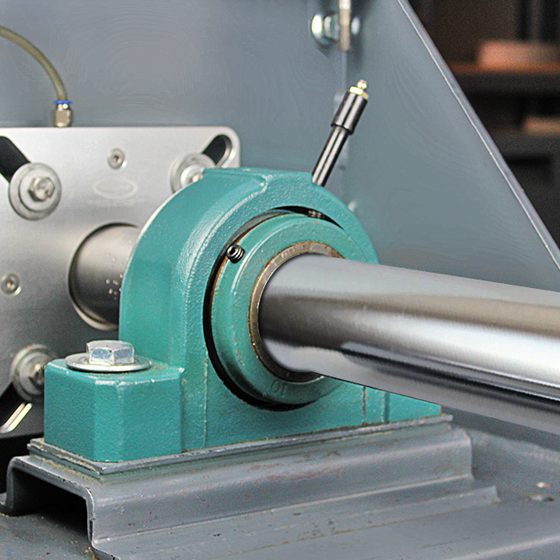

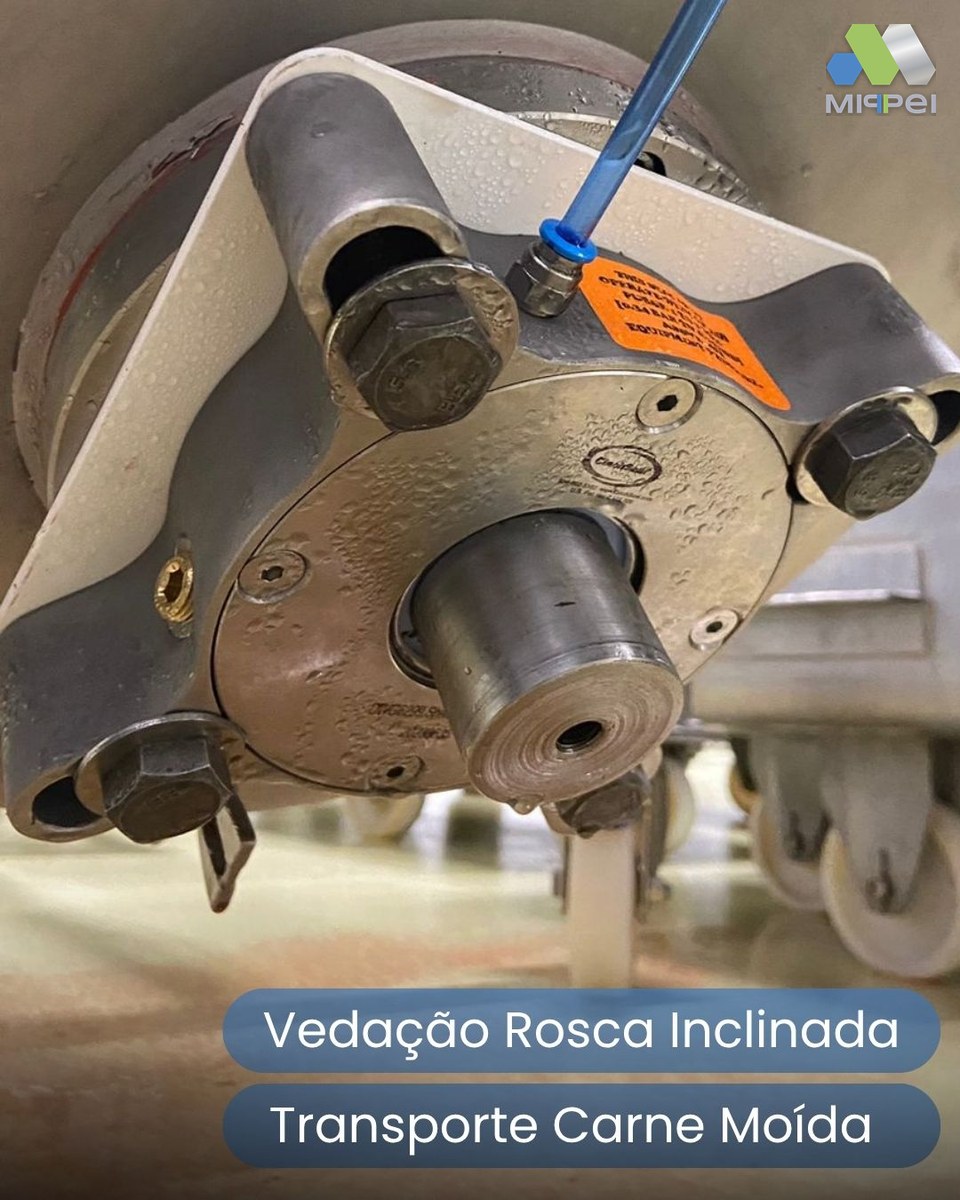

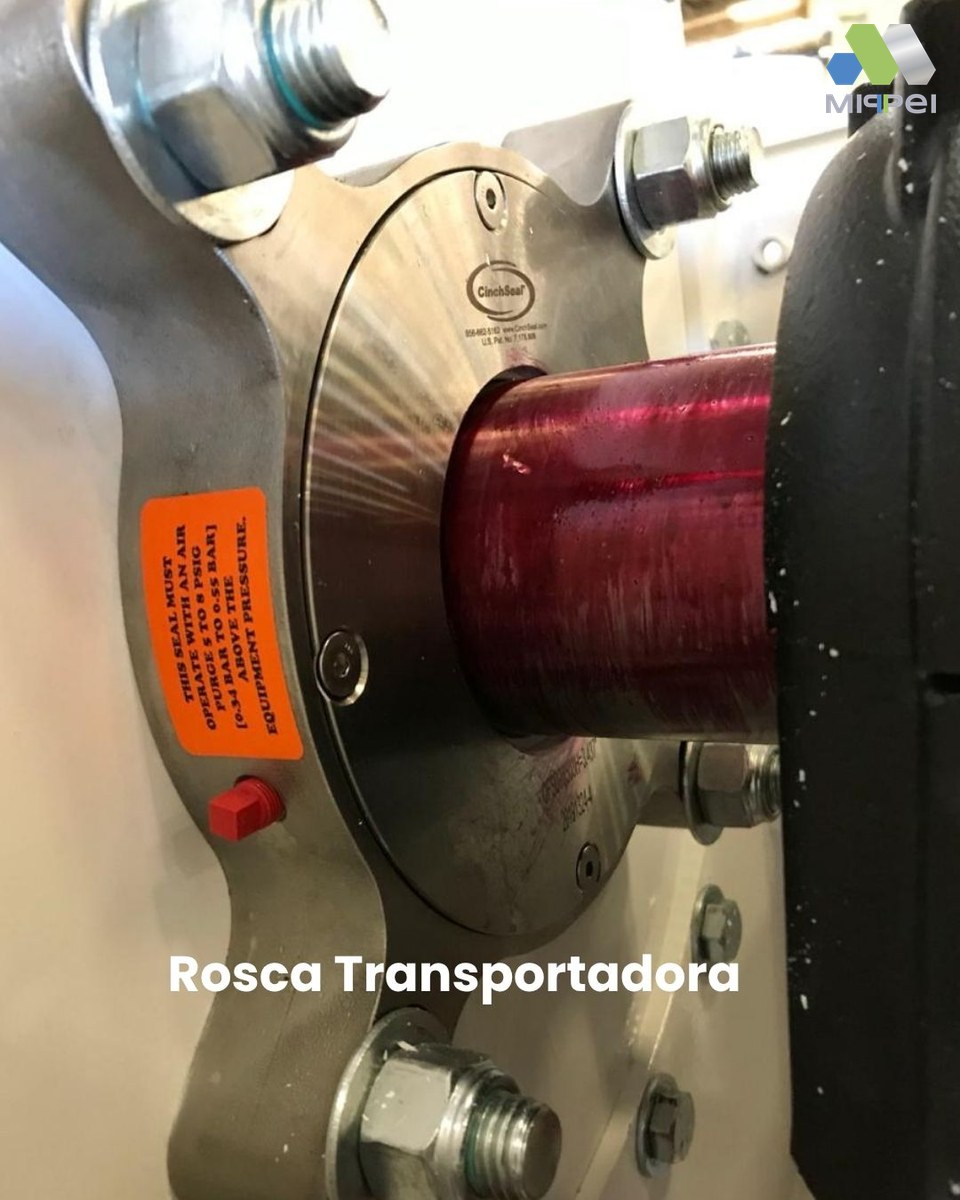

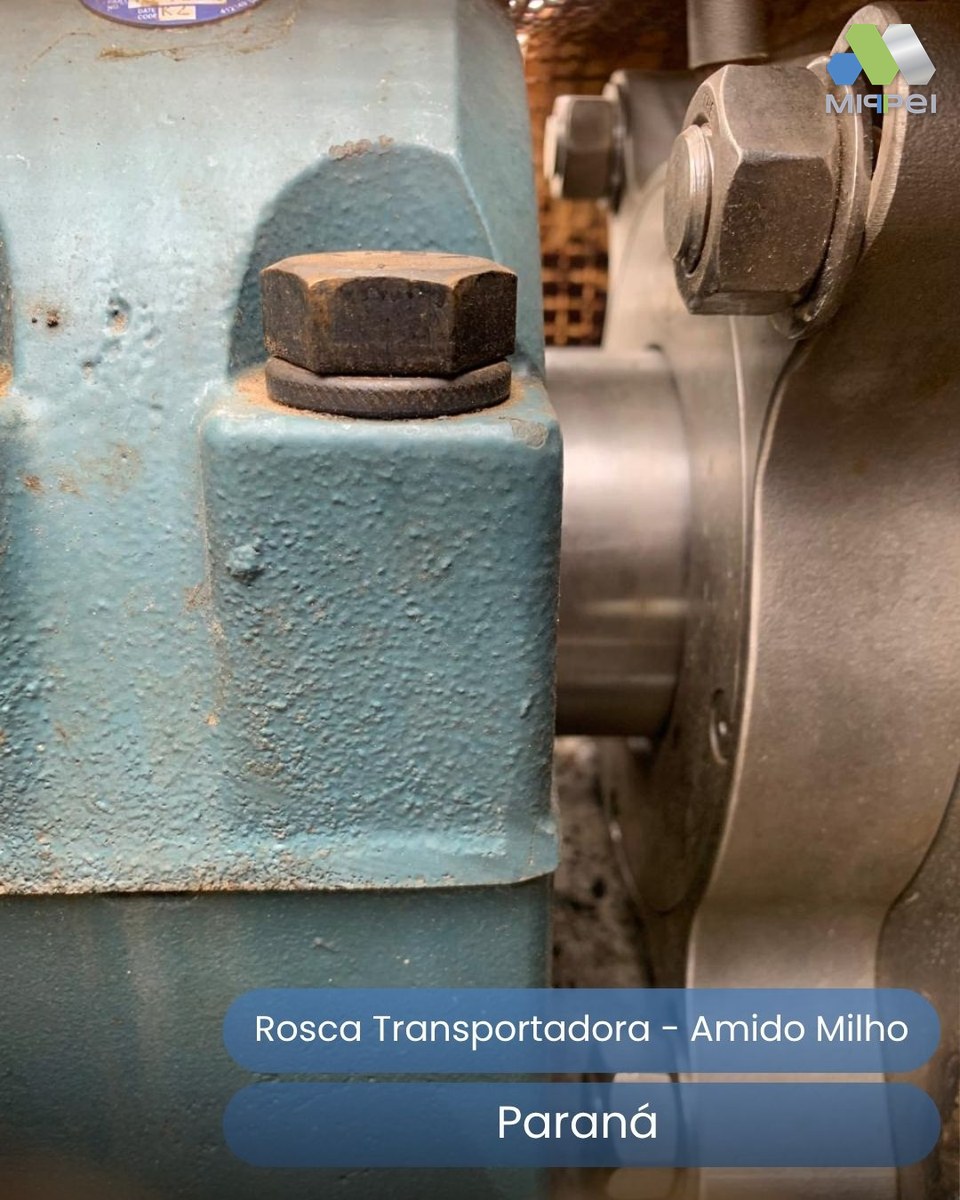

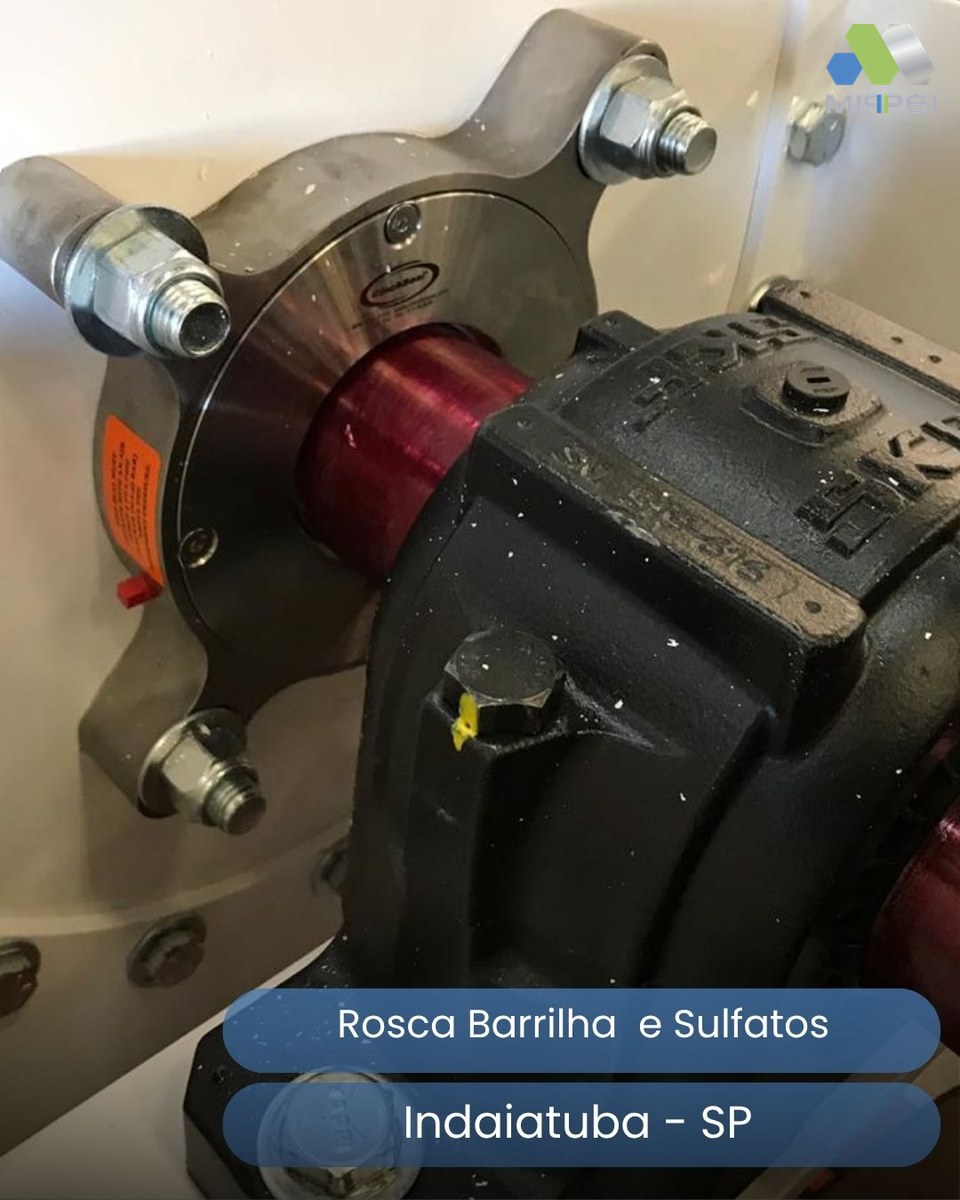

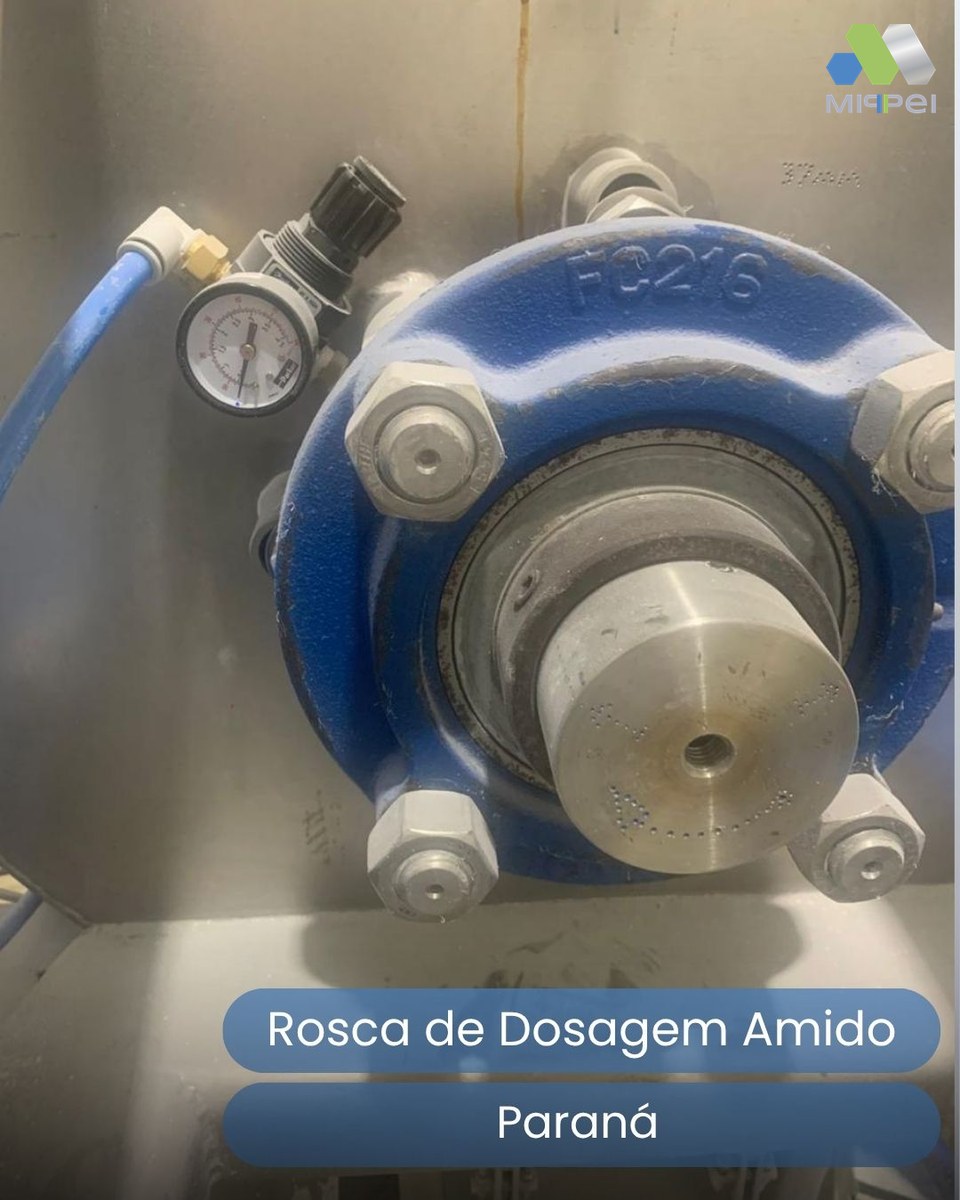

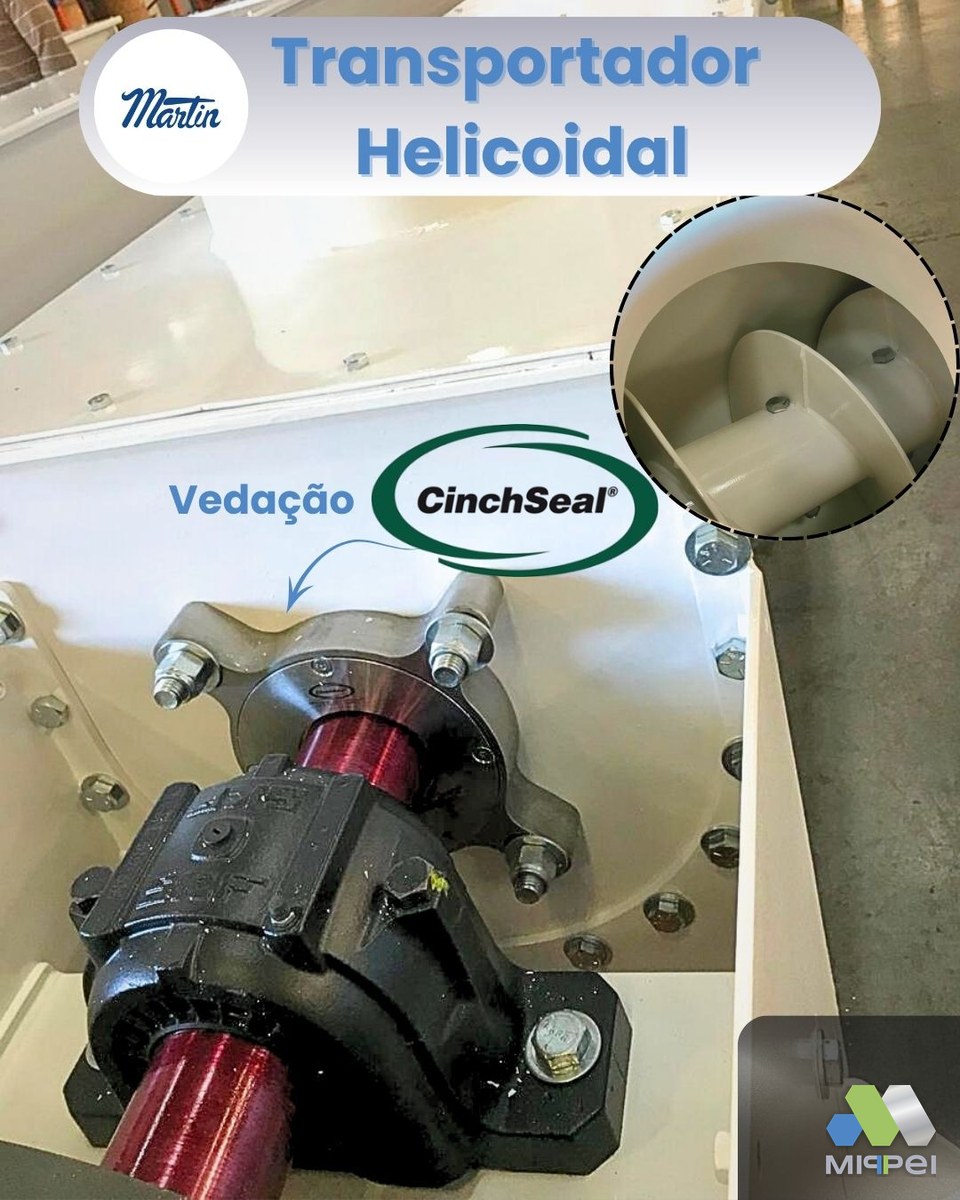

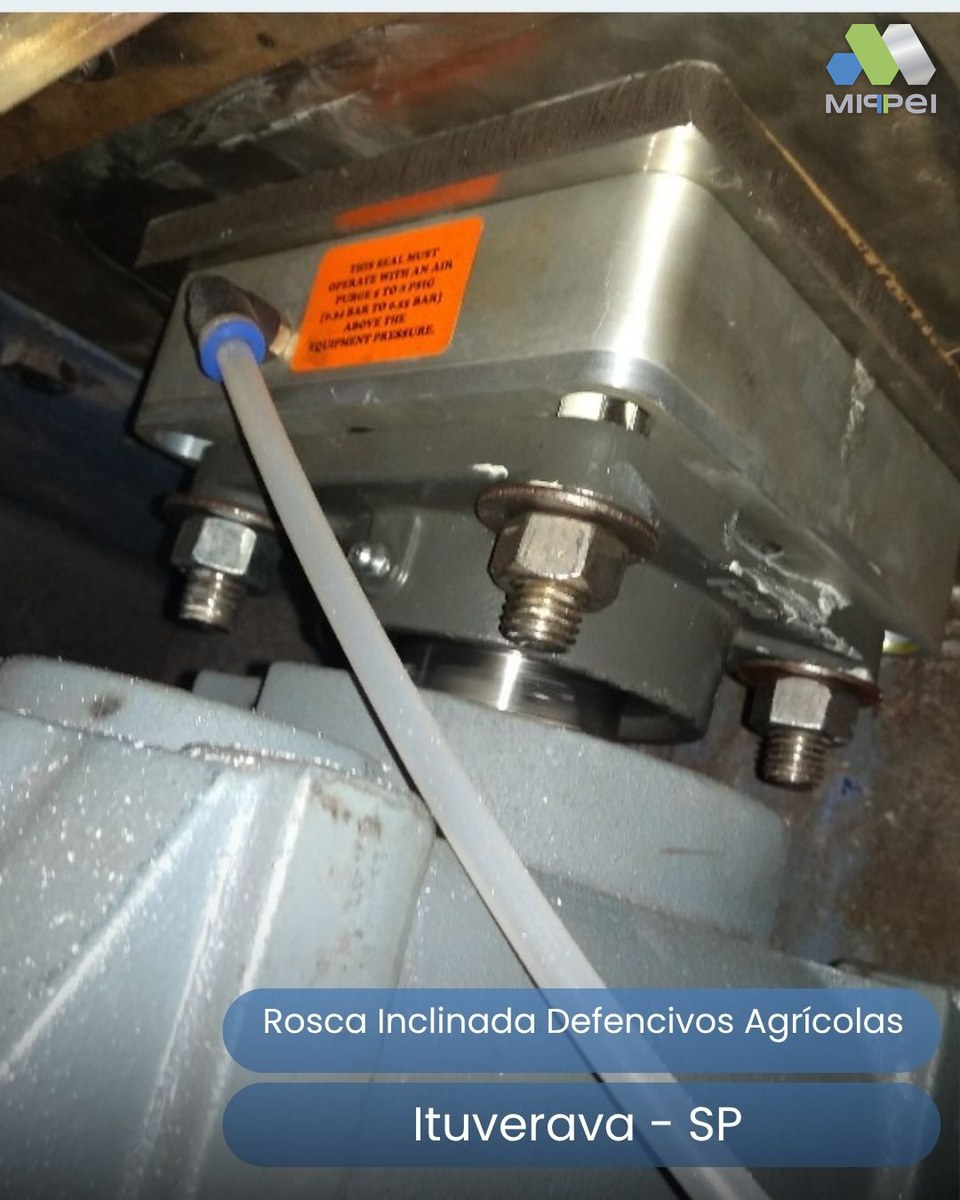

Roscas e transportadores helicoidais

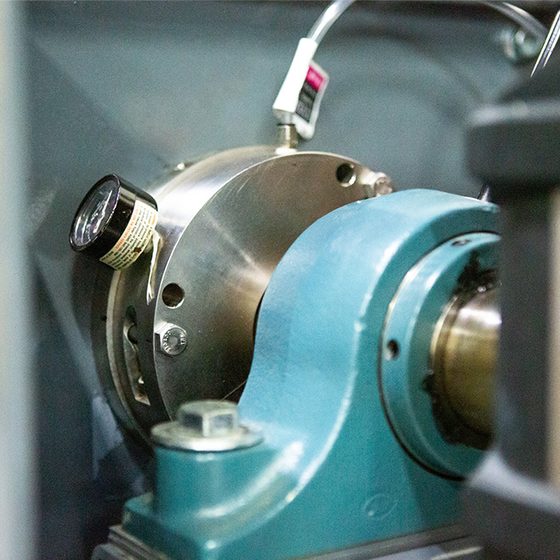

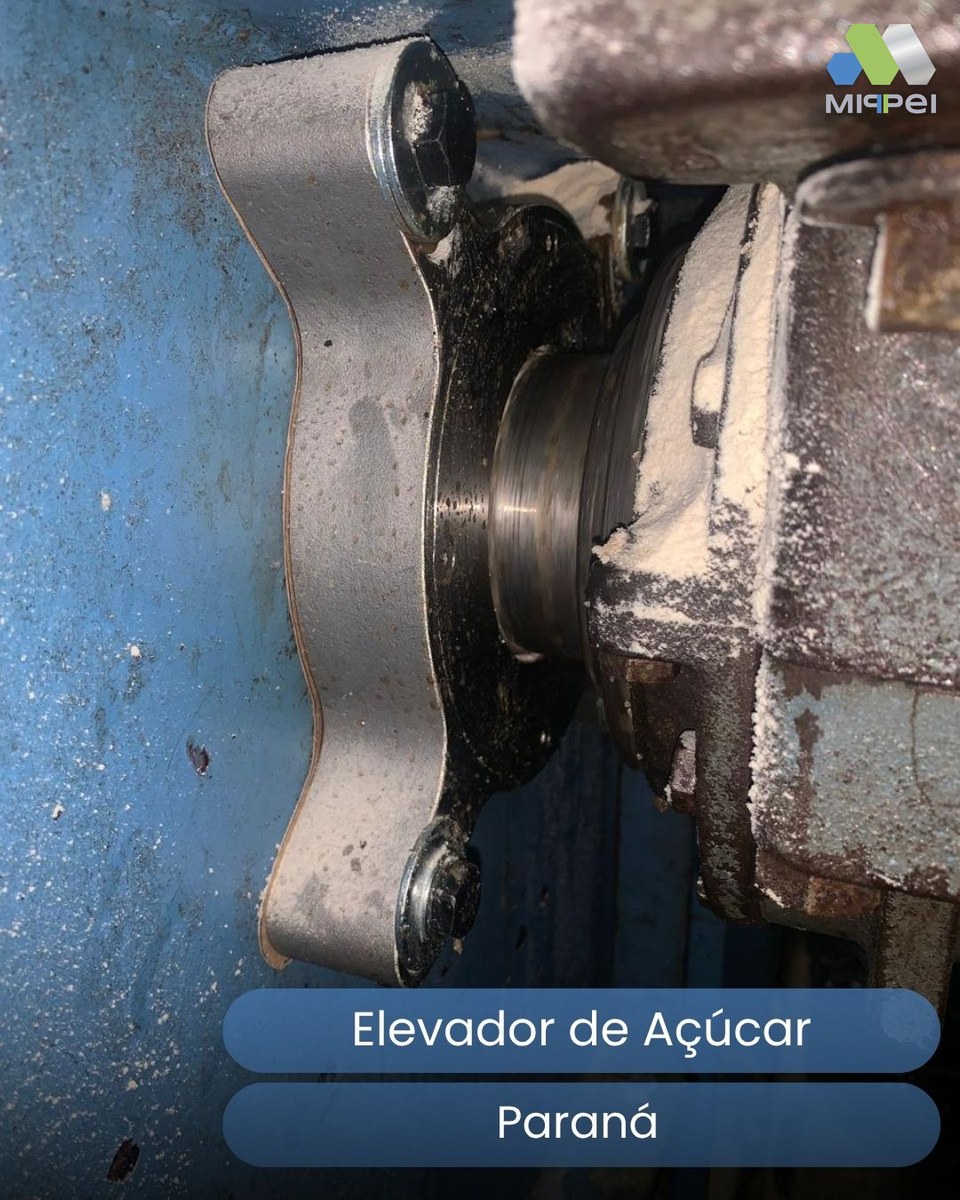

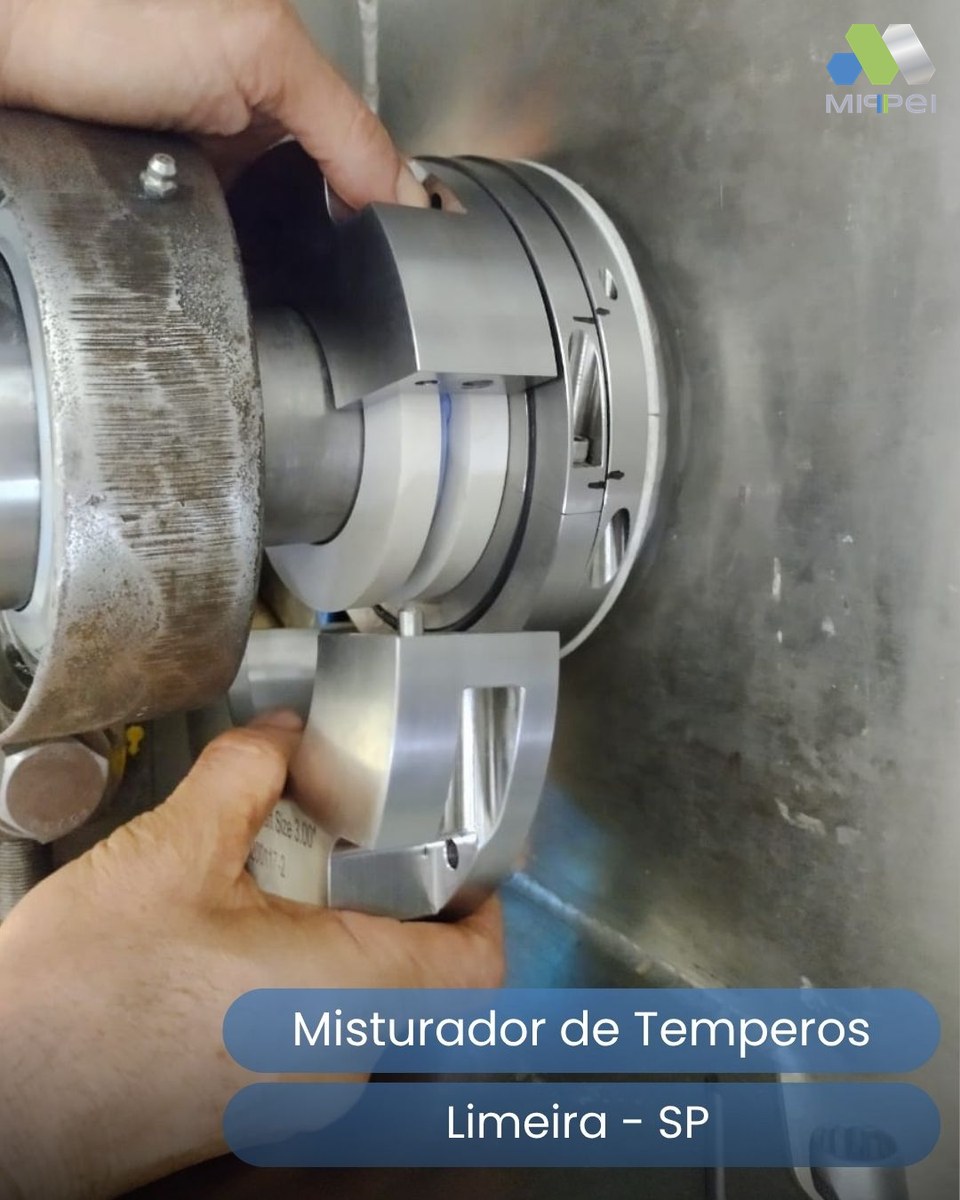

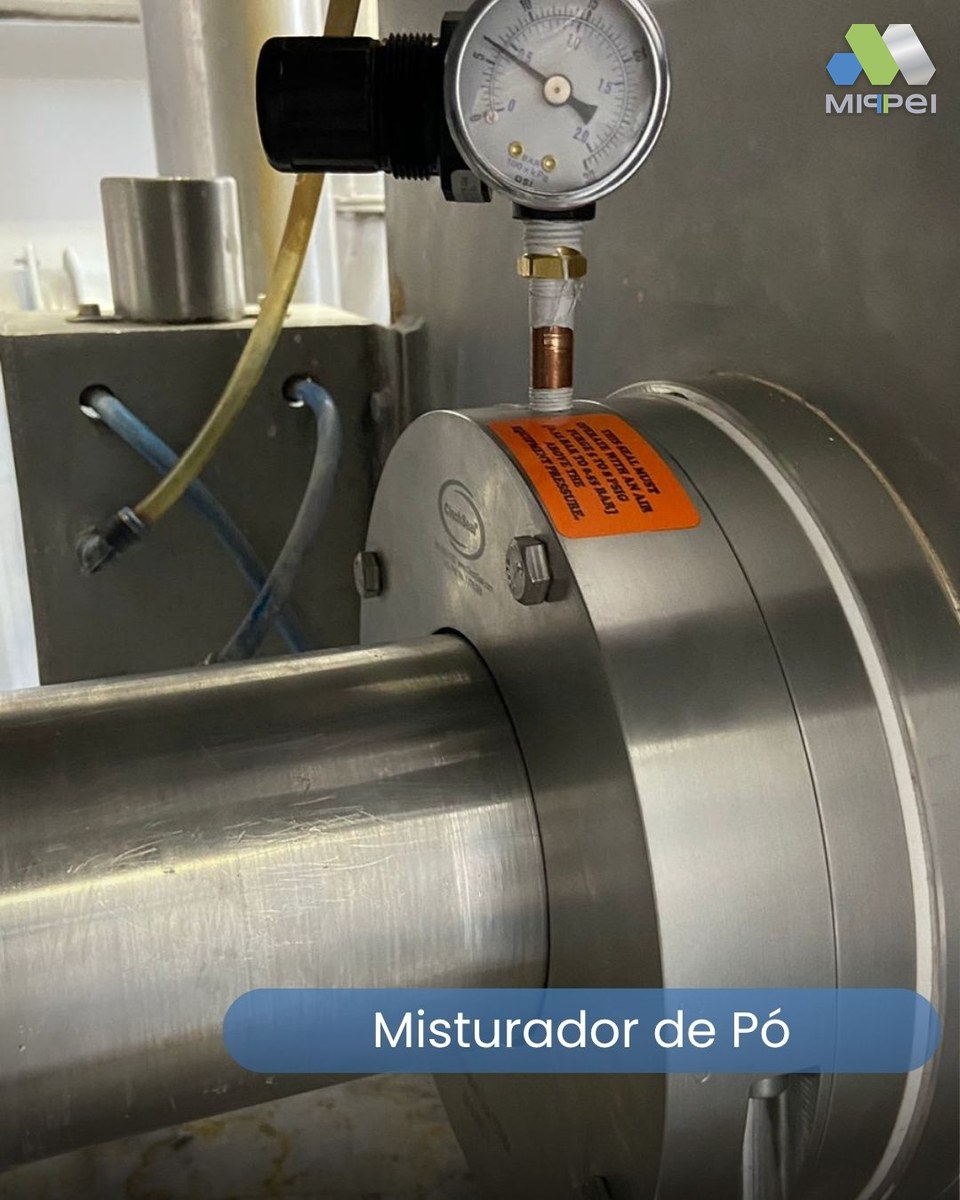

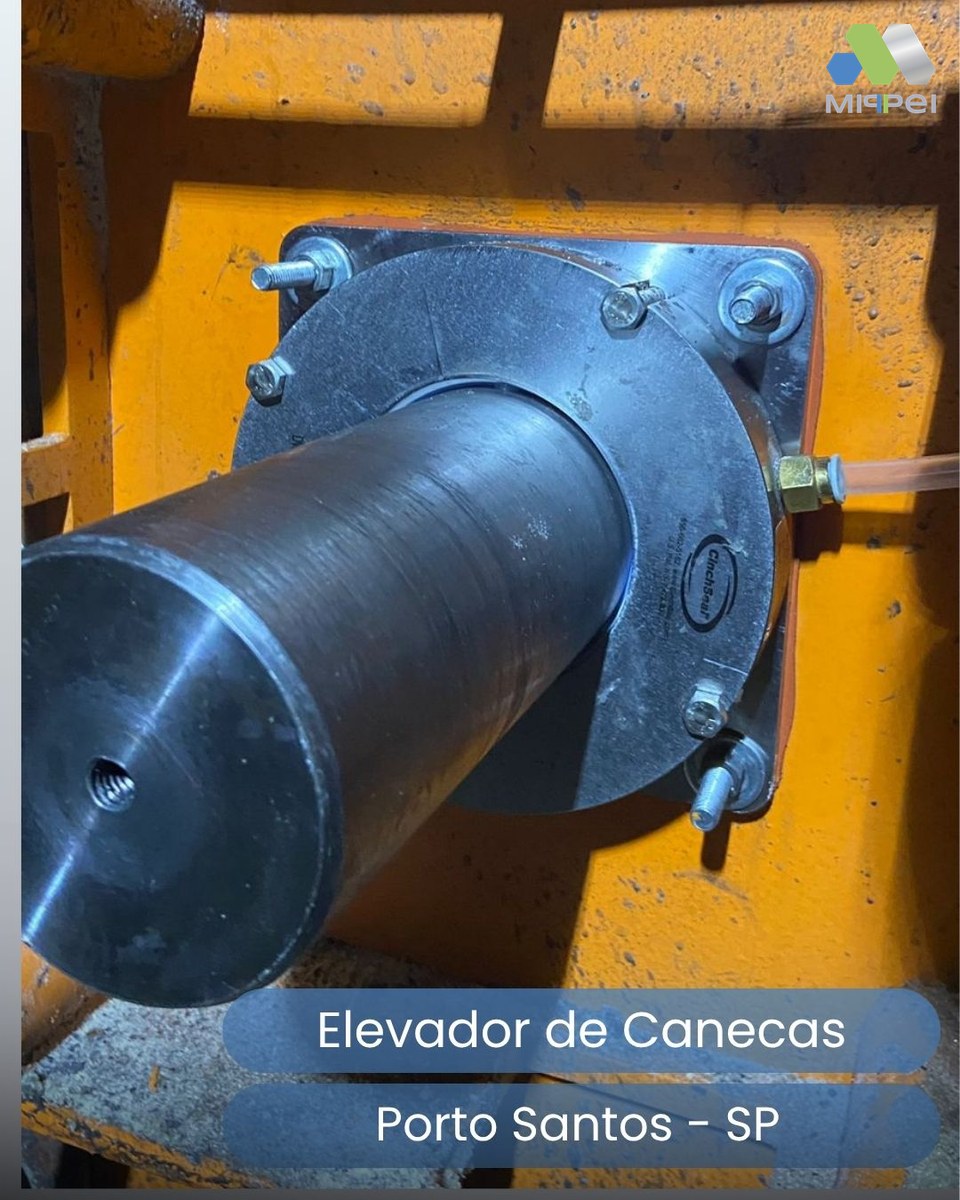

Elevadores e misturadores

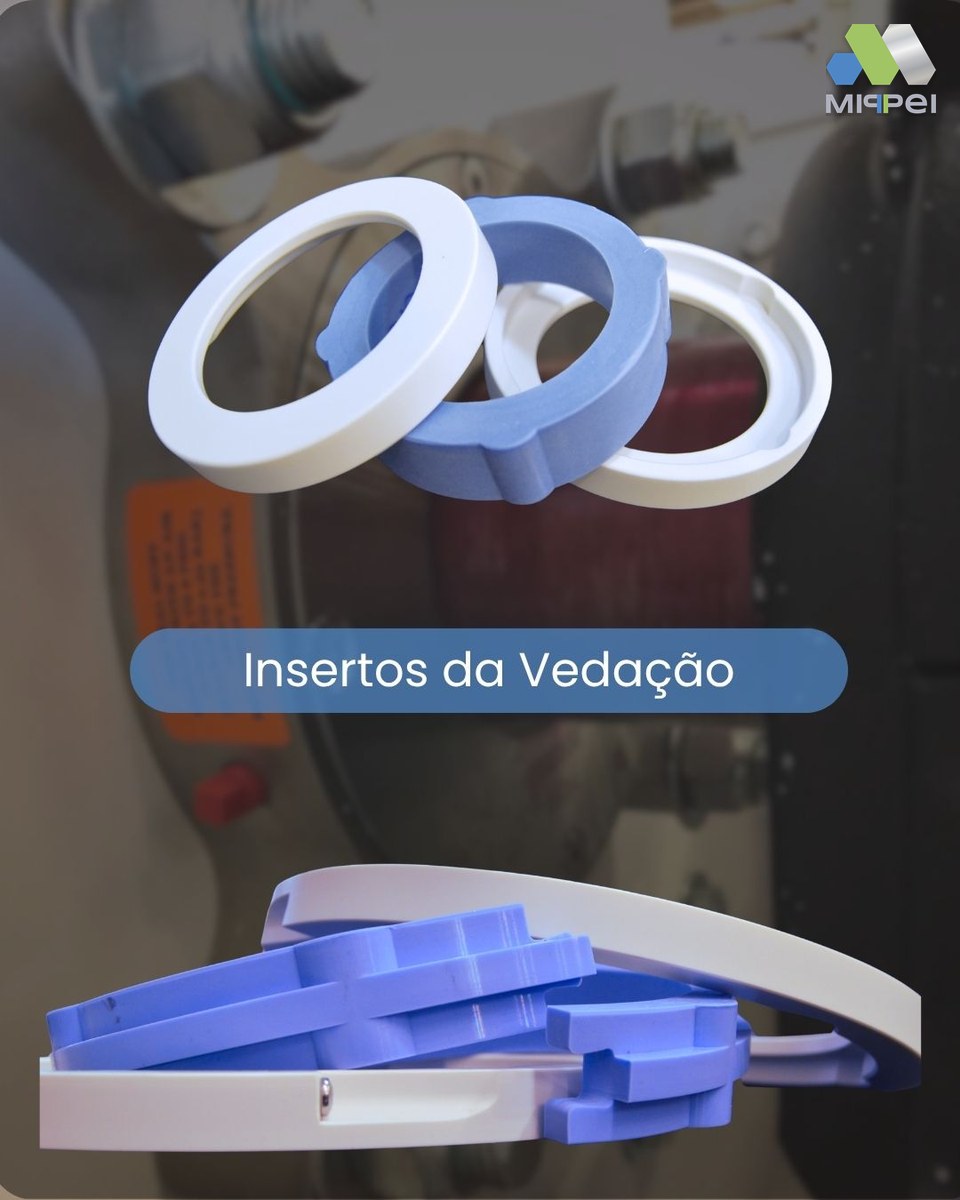

Montagem, purga de ar e o detalhe dos insertos
| Segmento | Equipamento | Linhas CinchSeal |
|---|---|---|
| Alimentos e bebidas | Misturadores, blenders, transportadores | 9700, 7800, Poly Split |
| Chocolate e confeitaria | Tanques, conchas, refinadores, pugmills | 9700, 7800 |
| Farmacêutica e química | Reatores, misturadores sanitários | 9700, 7800, Airless |
| Cimento e agregados | Transportadores de rosca, elevadores | 7500, 7600 |
| Tratamento de efluentes | Picadores, classificadores de areia | High-Speed Chopper |
| Ração e grãos | Elevadores de caçamba, roscas | 7500, 7600 |
| Bombeamento de processo | Bombas ANSI, vertical, split case | AST 70, AST 80 |
Com essas duas informações e o produto processado, a Mippei devolve a série, o material e o prazo. Sem formulário e sem cadastro.
Comparativo das linhas CinchSeal
| Linha | Material | Diferencial | Melhor para |
|---|---|---|---|
| 7500 | Alumínio anodizado | Padrão CEMA, zero manutenção | Roscas e elevadores padrão |
| 7600 | Alumínio maciço | Eixos de grande diâmetro (100 a 152 mm) | Equipamentos com eixo robusto |
| 7800 | Inox 316 | Sanitário e anticorrosão | Alimentos, farmácia, química |
| 9700 | Inox bipartido | Troca sem desmontar o eixo | Misturadores e blenders |
| Poly Split | Polipropileno e inox | Material inerte, bipartido | Pó seco e pasta agressiva |
| AST (50 a 80) | Selo mecânico de cartucho | Instalação sem medição | Bombas ANSI e bombeamento de líquidos |
Por que comprar vedações CinchSeal com a Mippei
A Mippei não distribui catálogo — distribui conhecimento técnico aplicado. Antes de indicar um selo CinchSeal, analisamos diâmetro de eixo, tipo de equipamento, produto processado, rotação e exigências sanitárias. Só o que é referência mundial entra no nosso portfólio. Não trabalhamos com segunda linha.
Como distribuidora master oficial da CinchSeal no Brasil, a Mippei une a engenharia americana ao suporte técnico local: análise do equipamento, proposta da vedação correta e ação corretiva rápida quando o chão de fábrica precisa. Atendemos o Sul do Brasil a partir de Curitiba, com apoio em Criciúma.
A vedação trabalha em conjunto com a performance de ativos industriais: complementamos com lubrificadores automáticos Grützner, rolamentos e mancais NBI e correntes Tsubaki em um único fornecedor técnico.
Purga de ar, material do inserto, compatibilidade com o mancal que você já tem — o time técnico responde direto, sem passar por formulário.
Perguntas frequentes sobre vedações CinchSeal
Começamos pelo problema que leva o cliente a procurar vedação. Depois vêm as perguntas técnicas.
Como eliminar o vazamento de material no elevador de canecas?
No elevador, o material sai pela passagem do eixo, onde a gaxeta de corda perdeu o aperto — e trocar a gaxeta resolve por poucas semanas. A solução que para de vez é substituir a gaxeta pelo selo rotativo: a série 7500 é o selo padrão CEMA para elevadores de caçamba, com furação compatível com o mancal de flange que já está no equipamento. O conjunto gira junto com o eixo e se autoajusta, sem reaperto.
Como parar o vazamento de pó na rosca transportadora?
A origem é a mesma: a gaxeta na passagem do eixo. Em rosca de sólidos a granel, o selo CEMA da série 7500 substitui a gaxeta direto no mancal; quando o produto é alimentício ou corrosivo, a série 7800 em inox 316 faz o mesmo papel com material sanitário. Com a purga de ar limpo entre 5 e 8 PSI acima da pressão interna, o pó não atravessa.
Por que o rolamento do transportador queima antes do tempo?
Quase sempre porque o produto está entrando no mancal. Pó, pasta ou líquido que vazam pela ponta do eixo contaminam a graxa, e o rolamento passa a trabalhar com abrasivo dentro. Vedar a passagem do eixo ataca a causa, não o sintoma. Vale olhar a lubrificação junto: dose de graxa a mais ou a menos também mata rolamento, e é o que o lubrificador automático resolve.
Como acabar com o vazamento no misturador sem parar a produção por dias?
O que faz a parada ser longa não é o selo — é ter de desmontar acoplamento e redutor para tirar o eixo. Com o selo bipartido da série 9700, em que até o inserto é bipartido, o conjunto abre e fecha em torno do eixo e a troca acontece no lugar, sem remover o eixo do misturador.
A gaxeta está riscando o eixo. Tem solução sem trocar o eixo?
A gaxeta risca porque é apertada contra o eixo e trabalha por atrito — quanto mais se aperta para parar o vazamento, mais ela come o eixo. O selo CinchSeal gira solidário ao eixo, então não existe esse contato metal contra metal na superfície de trabalho. A construção ainda acomoda desalinhamento radial de até cerca de 6 mm, o que ajuda em eixo já castigado. Cada caso merece a avaliação técnica antes de decidir.
Como reduzir a limpeza em volta do eixo na linha de alimentos?
Produto acumulado em volta do eixo é tempo de limpeza e zona de contaminação cruzada em auditoria de higiene. Fechar a passagem do eixo com vedação rotativa em inox 316 (série 7800) ou bipartida (série 9700) elimina a poça na origem. Em produtos viscosos como chocolate e pastas, esse é o ganho mais citado, junto com a economia direta de produto — veja a seção de chocolate e massas viscosas.
Perguntas técnicas
Qual a diferença entre a vedação CinchSeal e uma gaxeta convencional?
A gaxeta é apertada contra o eixo e se desgasta junto com ele, exigindo reaperto e provocando vazamento e desgaste do eixo. A CinchSeal gira junto com o eixo e se autoajusta, sem reaperto e sem desgastar o eixo — eliminando vazamento de pó ou pasta e protegendo rolamentos e redutor.
Posso trocar o selo sem desmontar o eixo do misturador?
Sim, com os modelos bipartidos (split) como a série 9700 e o Poly Split. O selo abre e fecha em torno do eixo, permitindo instalação e manutenção sem remover acoplamento ou redutor, o que reduz drasticamente o tempo de parada.
A vedação CinchSeal precisa de ar comprimido?
A maioria dos modelos trabalha com purga de ar limpo entre 5 e 8 PSI acima da pressão interna do equipamento, e aceita graxa de silicone como alternativa. Onde não há ar comprimido disponível, ou onde o ar contaminaria o produto, existe o modelo de face airless.
Qual a faixa de temperatura de trabalho da CinchSeal?
As séries 7550 em alumínio e 7850 em inox 316 trabalham de -10 °C a 200 °C. Os selos mecânicos de cartucho da linha AST, para bombas ANSI, chegam a cerca de 260 °C conforme o modelo.
Quanto desalinhamento de eixo a CinchSeal aceita?
O projeto acomoda o crescimento linear do eixo com a temperatura e desalinhamento radial de até cerca de 6 mm, o que mantém a vedação estável mesmo em equipamento antigo.
A CinchSeal serve em transportador helicoidal padrão CEMA?
Sim. A série 7500 é o selo CEMA para transportadores de rosca e elevadores de caçamba, com furação compatível com mancais de flange — substitui a gaxeta de corda diretamente no mancal padrão.
A vedação CinchSeal danifica o eixo?
Não. Como o conjunto gira solidário ao eixo, não existe o contato metal contra metal que risca e afina a ponta do eixo nas gaxetas convencionais.
Dá para reparar em vez de trocar o conjunto inteiro?
Sim. Os modelos são projetados para comportar kits de reparo, e nas séries em inox o inserto é trocado sem desmontar o mancal.
A CinchSeal atende exigências sanitárias de alimentos e farmácia?
Sim. As séries em inox 316 (7800 e 9700) têm partes internas conforme normas USDA para contato indireto com alimentos, e há certificações FDA e ATEX para componentes específicos.
Quem é o distribuidor da CinchSeal no Brasil?
A Mippei Tecnologia Industrial é a distribuidora master oficial da CinchSeal no Brasil, com estoque, suporte técnico de especificação e atendimento no Paraná, Santa Catarina e Rio Grande do Sul.
A Mippei ajuda a especificar o selo correto?
Sim. A partir do diâmetro do eixo, do tipo de equipamento, do produto processado e das exigências de higiene, indicamos a série e o material corretos. Contato pelo WhatsApp (41) 99937-1387 ou pelo e-mail vendas@mippei.com.
Mande uma foto do ponto que vaza e o diâmetro do eixo. A Mippei indica a vedação CinchSeal correta e o caminho de instalação.
