O que é o anel de fixação RINGFEDER (e o que ele não é)

O anel de fixação RINGFEDER é um conjunto de anéis cônicos com parafusos que fica entre o eixo e o furo do cubo. Ao apertar os parafusos, os cones deslizam um sobre o outro e o anel expande: aperta o eixo por dentro e o cubo por fora, e o torque passa só por atrito. Não há rasgo de chaveta, não há folga e o cubo pode ser posicionado em qualquer ângulo e altura no eixo.

Por isso ele resolve problemas que a chaveta cria: eixo que racha no rasgo, chaveta que espana na reversão, folga que cresce com o tempo e polia que não sai do eixo na manutenção. Quando o torque passa do limite, o anel desliza em vez de quebrar a peça — funciona como uma proteção contra sobrecarga.

Não confunda com anel trava. No Google, “anel de fixação” também aparece como anel trava, anel elástico ou anel de retenção DIN 471 — aquele anel de mola que só segura a peça no lugar. O anel de fixação RINGFEDER é outra coisa: transmite torque entre eixo e cubo.

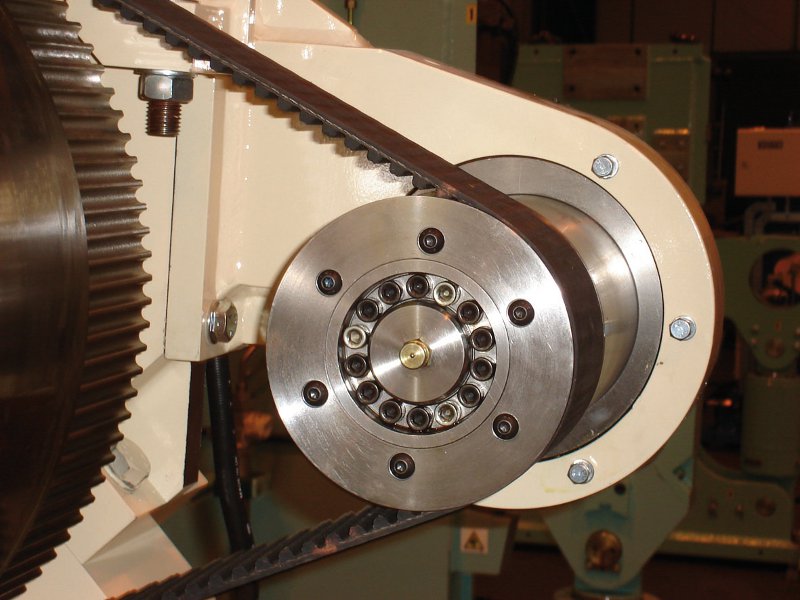

Anel de fixação RfN 7012 fixando uma polia de correia no eixo, sem chaveta.

Qual série de anel de fixação RINGFEDER eu preciso?

As séries se diferenciam em três pontos: se o próprio anel centraliza o cubo (autocentrante), se o cubo fica parado na montagem (sem deslocamento axial) e se a pressão no cubo é baixa, o que permite cubo de parede fina. Cruze isso com o diâmetro do eixo e o torque:

Faixas de eixo e de torque transmissível das séries de anel de fixação RINGFEDER (catálogo geral 2024).
Série	Construção	Autocentrante	Sem deslocamento axial	Baixa pressão no cubo	Eixo d (mm)	Torque T (Nm)
RfN 7003	Duas peças, cone único, sem flange	●	—	—	19 – 400	355 – 512.635
RfN 7004	Versão alongada do 7003	●	—	—	19 – 180	530 – 63.903
RfN 7005	Três peças, para torques pesados	●	—	—	25 – 600	649 – 1.760.000
RfN 7006	Duas peças, com flange de encosto	●	●	—	19 – 400	270 – 375.945
RfN 7007	Duas peças, semelhante ao 7004	●	●	—	19 – 200	320 – 48.800
RfN 7012	O mais usado: forças e momentos altos	—	●	—	19 – 1000	306 – 2.352.018
RfN 7012.2	Versão do 7012 para eixos grandes	—	●	—	130 – 800	12.074 – 1.631.741
RfN 7013.0	Concentricidade e desmontagem fácil	●	—	—	19 – 150	285 – 28.500
RfN 7013.1	Fixa o cubo no sentido axial	●	●	—	19 – 150	285 – 28.500
RfN 7014	Cones longos, autocentrante	●	●	—	60 – 300	4.130 – 245.000
RfN 7015.0	Máximo torque e momento fletor	●	●	—	100 – 800	14.244 – 2.427.520
RfN 7015.1	Menor pressão no cubo	●	●	●	100 – 800	6.575 – 903.696

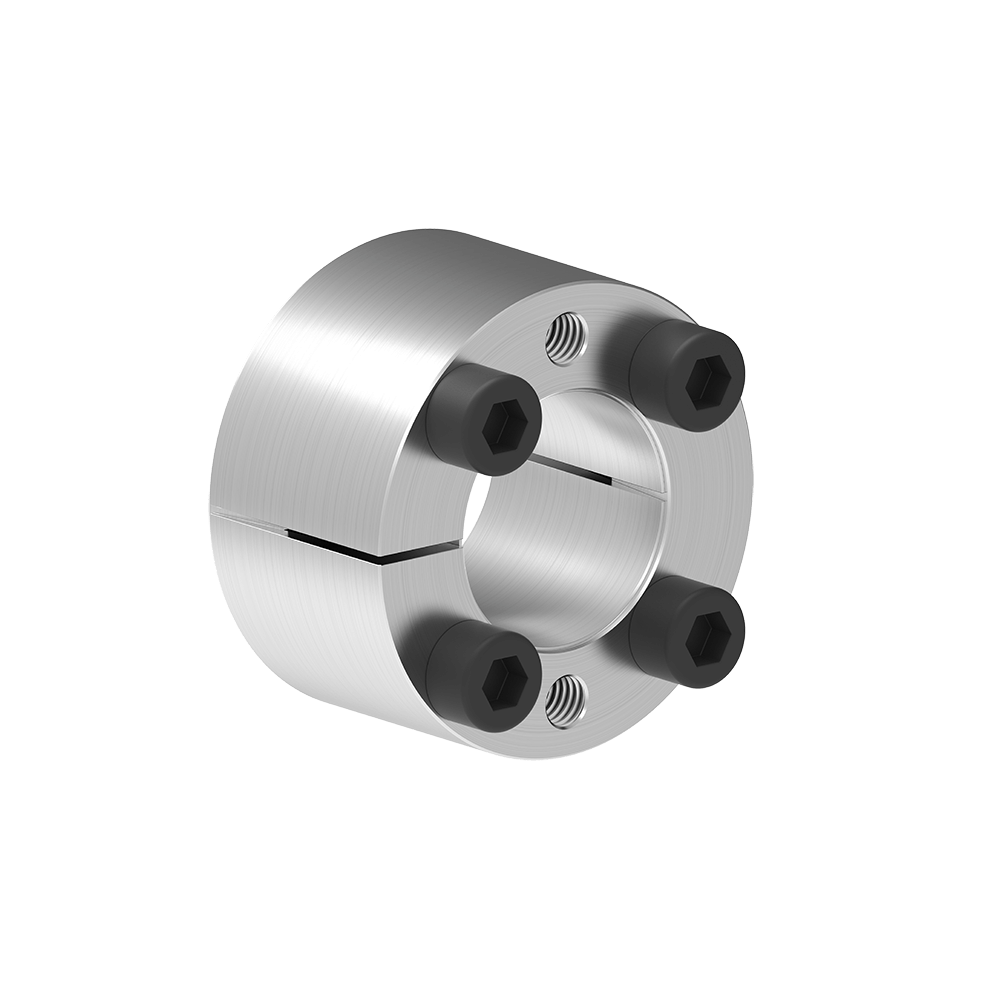

RfN 7061	Compacto, para cubo de parede fina	●	—	●	6 – 50	6 – 1.900

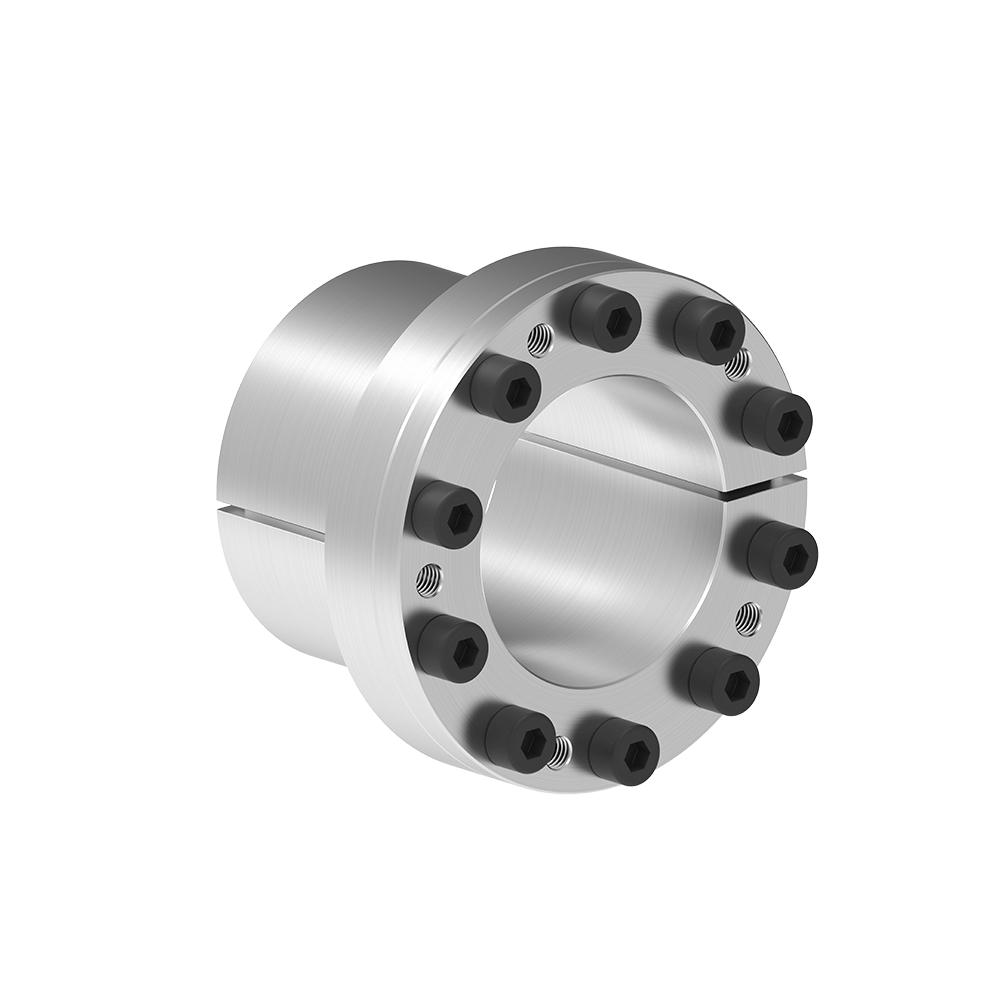

RfN 7110	Compacto, pressão baixa	●	●	●	8 – 130	30 – 23.700
RfN 7515	Três peças, centragem de precisão	●	—	—	60 – 640	4.299 – 1.300.152

Só tem a peça velha na mão?
Mande uma foto da marcação RfN ou as medidas do eixo e do cubo. A gente identifica a série e confirma o equivalente.

Identificar pela fotoou escreva para vendas@mippei.com

Séries de anel de fixação RINGFEDER

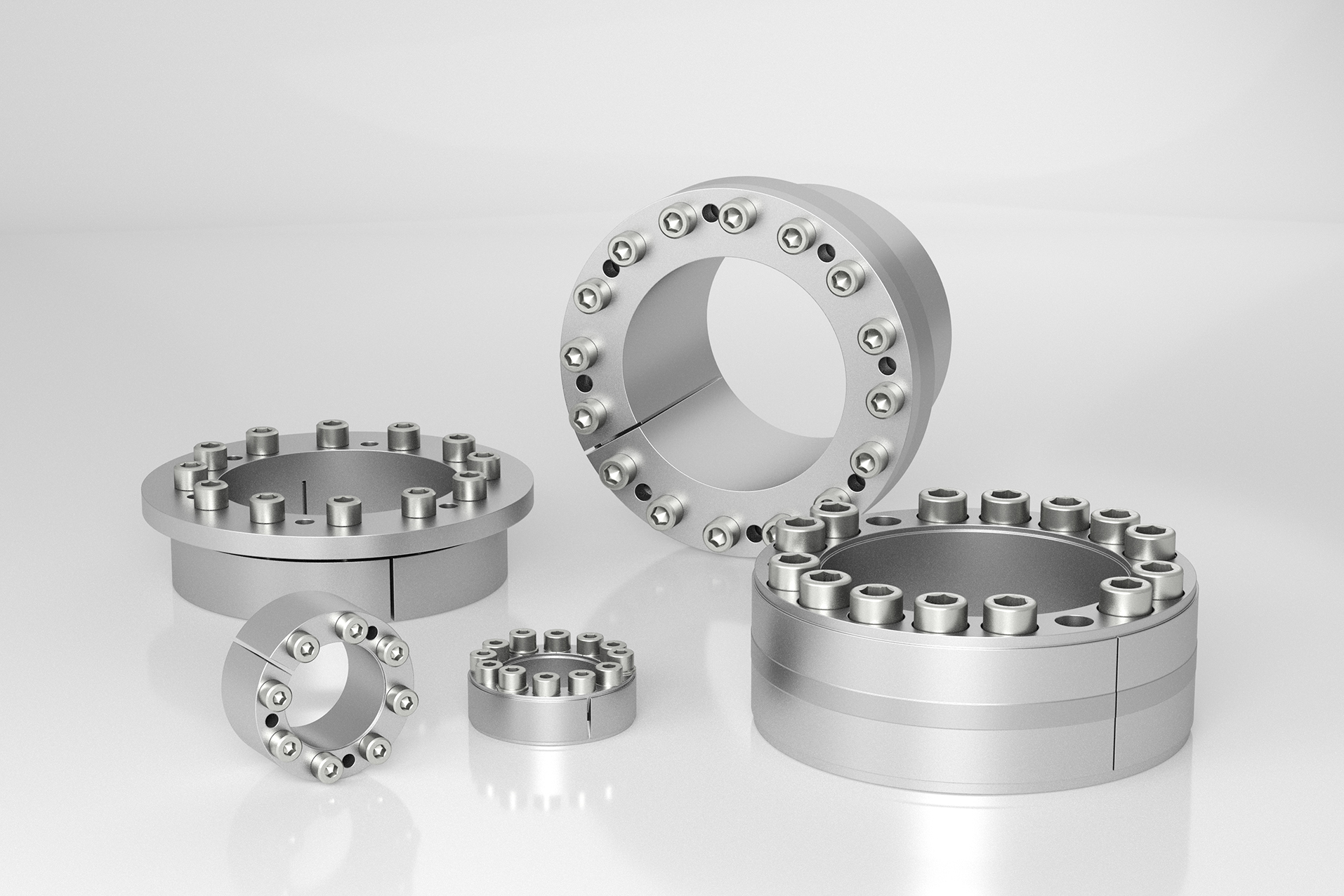

A Mippei fornece todas as séries abaixo. Cada uma tem catálogo próprio para download, com as medidas, o torque transmissível e o torque de aperto dos parafusos.

RfN 7012 e RfN 7012.2: o anel de fixação mais usado

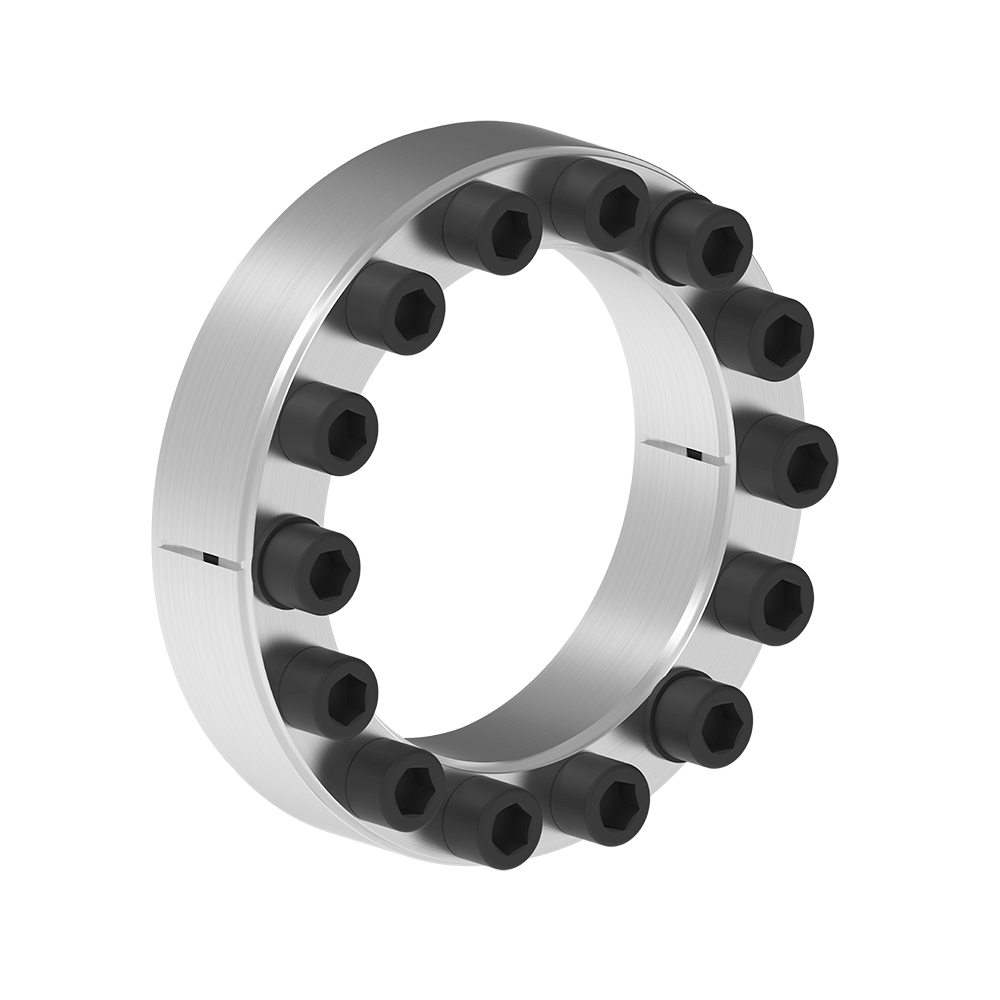

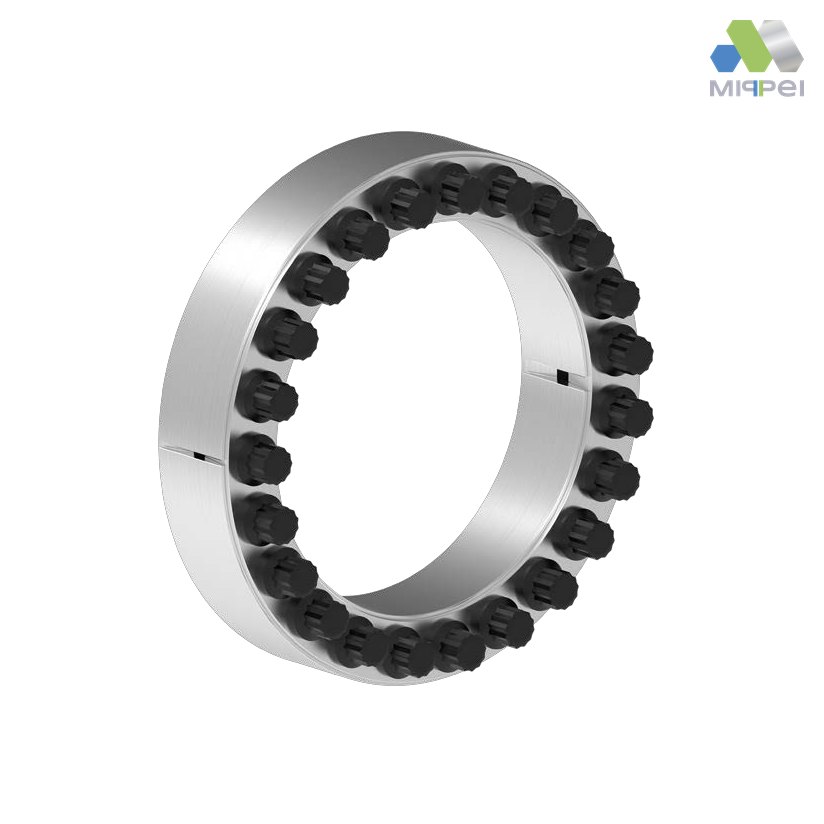

RINGFEDER RfN 7012.

O RfN 7012 é o anel de fixação de uso geral para forças e momentos altos. Vai de eixo de 19 a 1000 mm e transmite de 306 Nm a mais de 2,3 milhões de Nm. O cubo não se desloca no aperto, aceita folga de montagem grande e o anel se solta sozinho ao afrouxar os parafusos. Dá para montar dois em série e somar o torque.

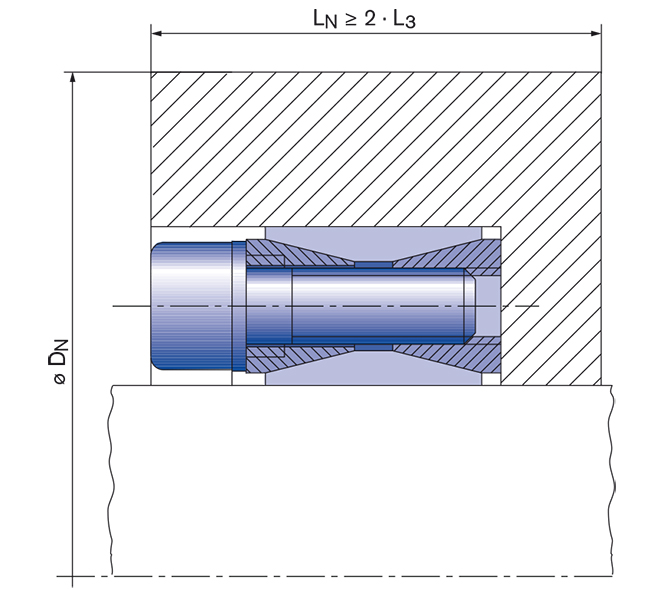

Como não é autocentrante, o cubo precisa de guia própria (comprimento de cubo de pelo menos duas vezes a largura do anel). A versão RfN 7012.2 atende eixos de 130 a 800 mm.

📄 Baixar o catálogo do RfN 7012 (PDF)

Ver tabela completa do RfN 7012 — 75 medidas, eixo de 19 a 1000 mm

Eixo d × D (mm)	L (mm)	Torque T (Nm)	Força axial (kN)	Parafusos	Torque de aperto TA (Nm)
19 × 47	27,5	306	32	8 × M6×18	17
20 × 47	27,5	321	32	8 × M6×18	17
22 × 47	27,5	351	32	8 × M6×18	17
24 × 50	27,5	429	36	9 × M6×18	17
25 × 50	27,5	446	36	9 × M6×18	17
28 × 55	27,5	496	35	9 × M6×18	17
30 × 55	27,5	529	35	9 × M6×18	17
32 × 60	27,5	749	47	12 × M6×18	17
35 × 60	27,5	815	47	12 × M6×18	17
38 × 65	27,5	1.101	58	15 × M6×18	17
40 × 65	27,5	1.154	58	15 × M6×18	17
42 × 75	33,5	1.768	84	12 × M8×22	41
45 × 75	33,5	1.886	84	12 × M8×22	41
48 × 80	33,5	2.004	83	12 × M8×22	41
50 × 80	33,5	2.082	83	12 × M8×22	41
55 × 85	33,5	2.656	97	14 × M8×22	41
60 × 90	33,5	2.881	96	14 × M8×22	41
65 × 95	33,5	3.550	109	16 × M8×22	41
70 × 110	39,5	5.432	155	14 × M10×25	83
75 × 115	39,5	5.795	155	14 × M10×25	83
80 × 120	39,5	6.156	154	14 × M10×25	83
85 × 125	39,5	7.447	175	16 × M10×25	83
90 × 130	39,5	7.857	175	16 × M10×25	83
95 × 135	39,5	9.298	196	18 × M10×25	83
100 × 145	47	11.126	223	14 × M12×30	145
110 × 155	47	12.166	221	14 × M12×30	145
120 × 165	47	15.085	251	16 × M12×30	145
130 × 180	52	20.326	313	20 × M12×35	145
140 × 190	52	23.967	342	22 × M12×35	145
150 × 200	52	27.893	372	24 × M12×35	145
160 × 210	52	32.102	401	26 × M12×35	145
170 × 225	60	39.326	463	22 × M14×40	230
180 × 235	60	45.262	503	24 × M14×40	230
190 × 250	68	55.552	585	28 × M14×45	230
200 × 260	68	62.452	625	30 × M14×45	230
220 × 285	74	79.874	726	26 × M16×50	355
240 × 305	74	99.995	833	30 × M16×50	355
260 × 325	74	122.159	940	34 × M16×50	355
280 × 355	86,5	148.773	1.063	32 × M18×60	485
300 × 375	86,5	178.553	1.190	36 × M18×60	485
320 × 405	100,5	246.382	1.540	36 × M20×70	690
340 × 425	100,5	260.791	1.534	36 × M20×70	690
360 × 455	116	336.729	1.871	36 × M22×80	930
380 × 475	116	371.687	1.858	36 × M22×80	930
400 × 495	116	371.687	1.858	36 × M22×80	930
420 × 515	116	432.315	2.059	40 × M22×80	930
440 × 545	130	531.403	2.415	40 × M24×90	1.200
460 × 565	130	554.016	2.409	40 × M24×90	1.200
480 × 585	130	605.396	2.522	42 × M24×90	1.200
500 × 605	130	658.967	2.636	44 × M24×90	1.200
520 × 630	130	699.186	2.689	45 × M24×90	1.200
540 × 650	130	724.367	2.683	45 × M24×90	1.200
560 × 670	130	799.456	3.855	48 × M24×90	1.200
580 × 690	130	860.618	2.968	50 × M24×90	1.200
600 × 710	130	888.410	2.961	50 × M24×90	1.200
620 × 730	130	952.790	3.074	52 × M24×90	1.200
640 × 750	130	1.019.329	3.185	54 × M24×90	1.200
660 × 770	130	1.088.021	3.297	56 × M24×90	1.200
680 × 790	130	1.118.902	3.291	56 × M24×90	1.200
700 × 810	130	1.231.849	3.520	60 × M24×90	1.200
720 × 830	130	1.264.816	3.513	60 × M24×90	1.200
740 × 850	130	1.340.983	3.624	62 × M24×90	1.200
760 × 870	130	1.419.285	3.735	64 × M24×90	1.200
780 × 890	130	1.476.995	3.787	65 × M24×90	1.200
800 × 910	130	1.535.740	3.839	66 × M24×90	1.200
820 × 930	130	1.619.333	3.950	68 × M24×90	1.200
840 × 950	130	1.705.048	4.060	70 × M24×90	1.200
860 × 970	130	1.792.882	4.169	72 × M24×90	1.200
880 × 990	130	1.882.830	4.279	74 × M24×90	1.200
900 × 1010	130	1.948.904	4.331	75 × M24×90	1.200
920 × 1030	130	2.016.005	4.383	76 × M24×90	1.200
940 × 1050	130	2.111.197	4.492	78 × M24×90	1.200
960 × 1070	130	2.208.493	4.601	80 × M24×90	1.200
980 × 1090	130	2.279.745	4.653	81 × M24×90	1.200
1000 × 1110	130	2.352.018	4.704	82 × M24×90	1.200

RfN 7006: autocentrante, com flange de encosto

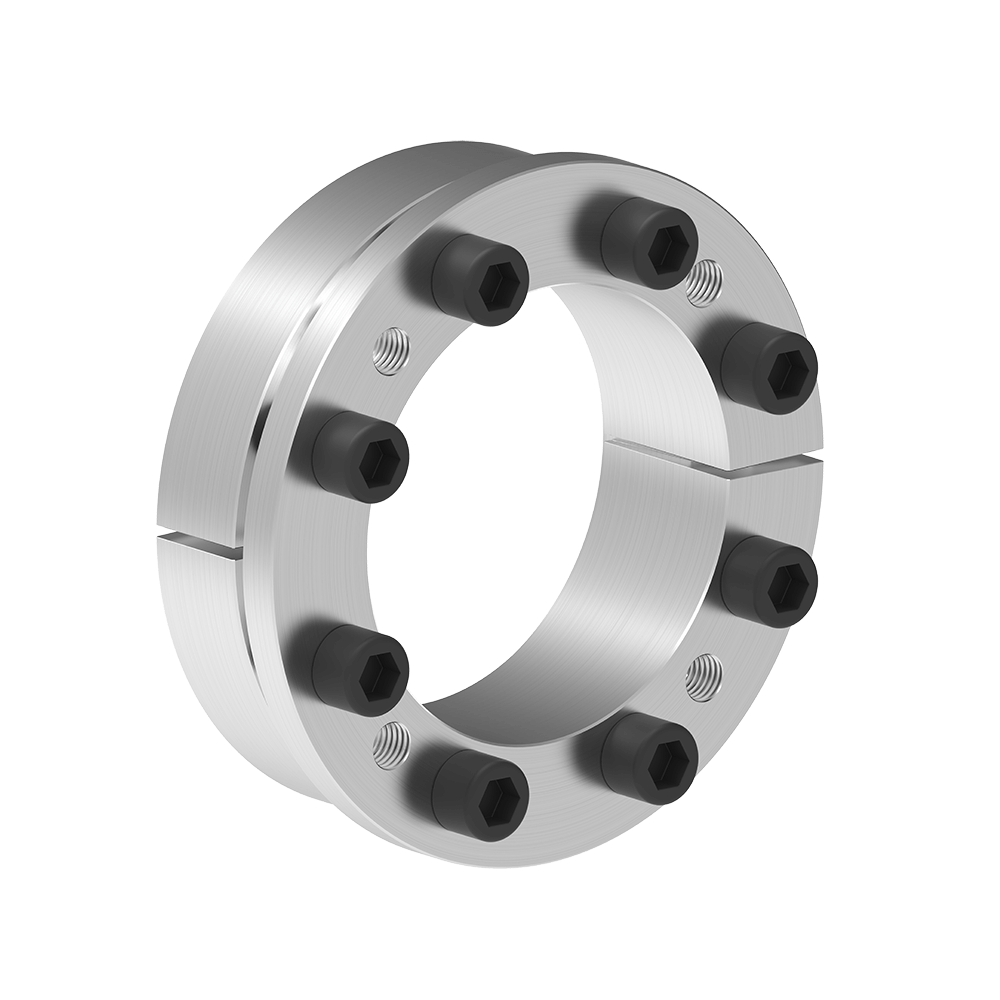

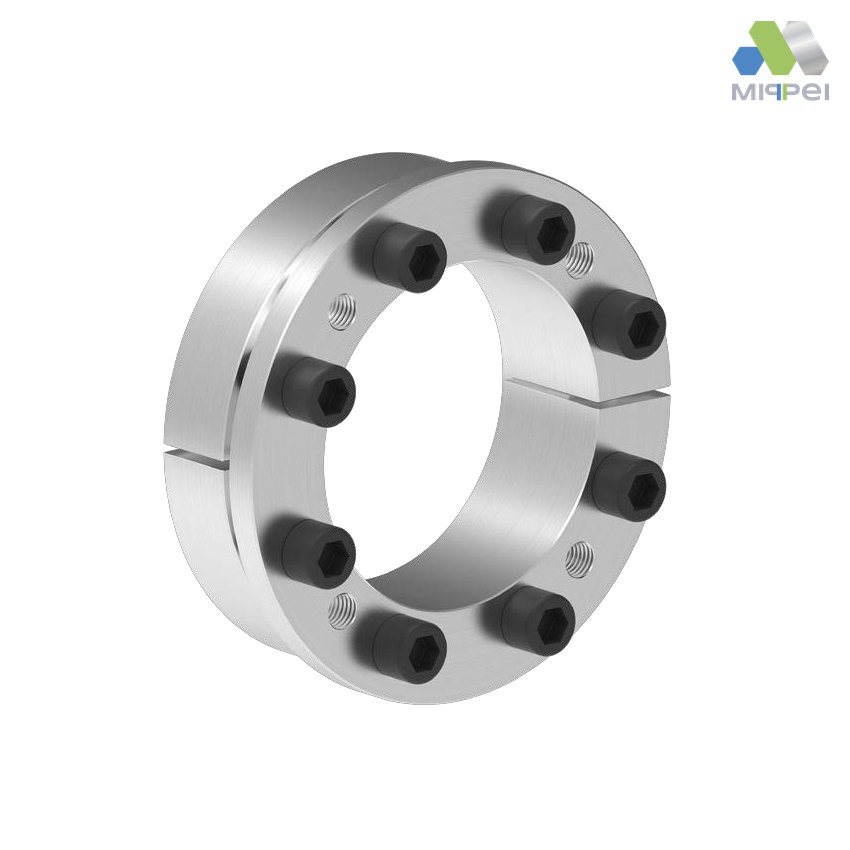

RINGFEDER RfN 7006.

Anel de duas peças, autocentrante e econômico, com flange de encosto que posiciona o cubo. Aceita tolerâncias de usinagem maiores e é muito usado em polias de transportador. Eixo de 19 a 400 mm. Para desmontar, basta afrouxar alguns parafusos.

📄 Baixar o catálogo do RfN 7006 (PDF)

Ver tabela completa do RfN 7006 — 44 medidas, eixo de 19 a 400 mm

Eixo d × D (mm)	L (mm)	Torque T (Nm)	Força axial (kN)	Parafusos	Torque de aperto TA (Nm)
19 × 47	34	270	28	5 × M6×20	17
20 × 47	34	284	28	5 × M6×20	17
22 × 47	34	313	28	5 × M6×20	17
24 × 50	34	410	34	6 × M6×20	17
25 × 50	34	427	34	6 × M6×20	17
28 × 55	34	478	34	6 × M6×20	17
30 × 55	34	512	34	6 × M6×20	17
32 × 60	34	728	46	8 × M6×20	17
35 × 60	34	796	46	8 × M6×20	17
38 × 65	34	865	46	8 × M6×20	17
40 × 65	34	910	46	8 × M6×20	17
42 × 75	41	1.520	72	7 × M8×25	41
45 × 75	41	1.629	72	7 × M8×25	41
50 × 80	41	1.810	72	7 × M8×25	41
55 × 85	41	2.275	83	8 × M8×25	41
60 × 90	41	2.482	83	8 × M8×25	41
65 × 95	41	3.025	93	9 × M8×25	41
70 × 110	50	4.735	135	8 × M10×30	83
75 × 115	50	5.018	134	8 × M10×30	83
80 × 120	50	5.352	134	8 × M10×30	83
85 × 125	50	5.979	141	9 × M10×30	83
90 × 130	50	6.774	151	9 × M10×30	83
95 × 135	50	7.945	167	10 × M10×30	83
100 × 145	56	10.005	200	8 × M12×35	145
110 × 155	56	11.006	200	8 × M12×35	145
120 × 165	56	13.507	225	9 × M12×35	145
130 × 180	64	19.511	300	12 × M12×35	145
140 × 190	68	21.515	307	9 × M14×40	230
150 × 200	68	25.613	342	10 × M14×40	230
160 × 210	68	30.052	376	11 × M14×40	230
170 × 225	78	34.833	410	12 × M14×40	230
180 × 235	78	36.882	410	12 × M14×40	230
190 × 250	78	48.664	512	15 × M14×40	230
200 × 260	78	51.225	512	15 × M14×40	230
220 × 285	91	61.581	560	12 × M16×50	355
240 × 305	91	83.975	700	15 × M16×50	355
260 × 325	91	97.037	746	16 × M16×50	355
280 × 355	105	124.441	889	16 × M18×50	485
300 × 375	102	149.908	999	18 × M18×50	485
320 × 405	121	208.733	1.305	18 × M20×50	690
340 × 425	121	258.742	1.522	21 × M20×50	690
360 × 455	138	290.014	1.611	18 × M22×60	930
380 × 475	138	357.147	1.880	21 × M22×60	930
400 × 495	138	375.945	1.880	21 × M22×60	930

RfN 7015.0 e RfN 7015.1: máximo torque e momento fletor

RINGFEDER RfN 7015.0.

Com cones longos e rasos, um único RfN 7015.0 transmite o maior torque e a maior força axial da linha, com ótima centragem. Eixo e cubo ficam parados no aperto e trabalham só à compressão. É a escolha para tambor de correia transportadora, britador e prensa, onde há momento fletor. Eixo de 100 a 800 mm.

O RfN 7015.1 tem a mesma construção com pressão menor no cubo, para cubo de material menos resistente ou parede mais fina.

📄 Baixar o catálogo do RfN 7015.0 (PDF)

📄 Baixar o catálogo do RfN 7015.1 (PDF)

Ver tabela completa do RfN 7015.0 — 41 medidas, eixo de 100 a 800 mm

Eixo d × D (mm)	L (mm)	Torque T (Nm)	Força axial (kN)	Parafusos	Torque de aperto TA (Nm)
100 × 145	77	14.244	285	10 × M12×55	145
110 × 155	77	15.668	285	10 × M12×55	145
120 × 165	77	20.511	342	12 × M12×55	145
130 × 180	86	27.775	427	15 × M12×60	145
140 × 190	86	35.894	513	18 × M12×60	145
150 × 200	86	38.458	513	18 × M12×60	145
160 × 210	86	47.858	598	21 × M12×60	145
170 × 225	95	59.620	701	18 × M14×65	230
180 × 235	95	63.127	701	18 × M14×65	230
190 × 250	108	74.038	779	20 × M14×75	230
200 × 260	108	93.522	935	24 × M14×75	230
220 × 285	120	105.616	960	18 × M16×90	355
240 × 305	120	153.624	1.280	24 × M16×90	355
260 × 325	120	173.360	1.334	25 × M16×90	355
280 × 355	144	216.499	1.546	24 × M18×110	485
300 × 375	144	241.629	1.611	25 × M18×110	485
320 × 405	162	333.337	2.083	25 × M20×120	690
340 × 425	162	354.170	2.083	25 × M20×120	690
360 × 455	187	463.312	2.574	25 × M22×130	930
380 × 475	187	489.052	2.574	25 × M22×130	930
400 × 495	187	514.791	2.574	25 × M22×130	930
420 × 515	187	648.637	3.089	30 × M22×130	930
440 × 545	204	799.628	3.635	30 × M24×150	1.200
460 × 565	204	835.974	3.635	30 × M24×150	1.200
480 × 585	204	930.476	3.877	32 × M24×150	1.200
500 × 605	204	969.246	3.877	32 × M24×150	1.200
520 × 630	227	1.127.063	4.335	30 × M27×160	1.600
540 × 650	227	1.170.411	4.335	30 × M27×160	1.600
560 × 670	227	1.213.760	4.335	30 × M27×160	1.600
580 × 690	227	1.257.109	4.335	30 × M27×160	1.600
600 × 710	227	1.387.154	4.624	32 × M27×160	1.600
620 × 730	227	1.433.393	4.624	32 × M27×160	1.600
640 × 750	227	1.618.347	5.057	35 × M27×160	1.600
660 × 770	227	1.668.920	5.057	35 × M27×160	1.600
680 × 790	227	1.768.622	5.202	36 × M27×160	1.600
700 × 810	227	1.820.640	5.202	36 × M27×160	1.600
720 × 830	227	2.080.732	5.780	40 × M27×160	1.600
740 × 850	227	2.138.530	5.780	40 × M27×160	1.600
760 × 870	227	2.196.328	5.780	40 × M27×160	1.600
780 × 890	227	2.254.126	5.780	40 × M27×160	1.600
800 × 910	227	2.427.520	6.069	42 × M27×160	1.600

RfN 7005: três peças para torques pesados

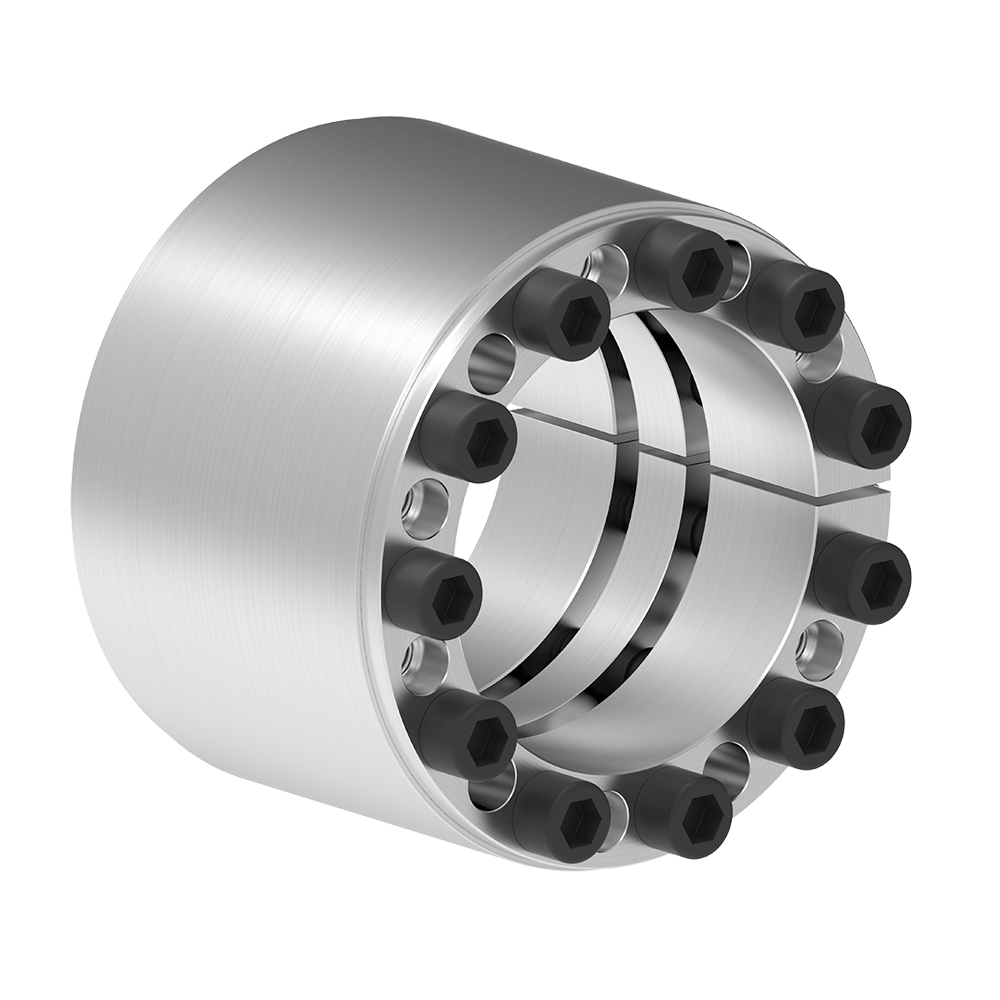

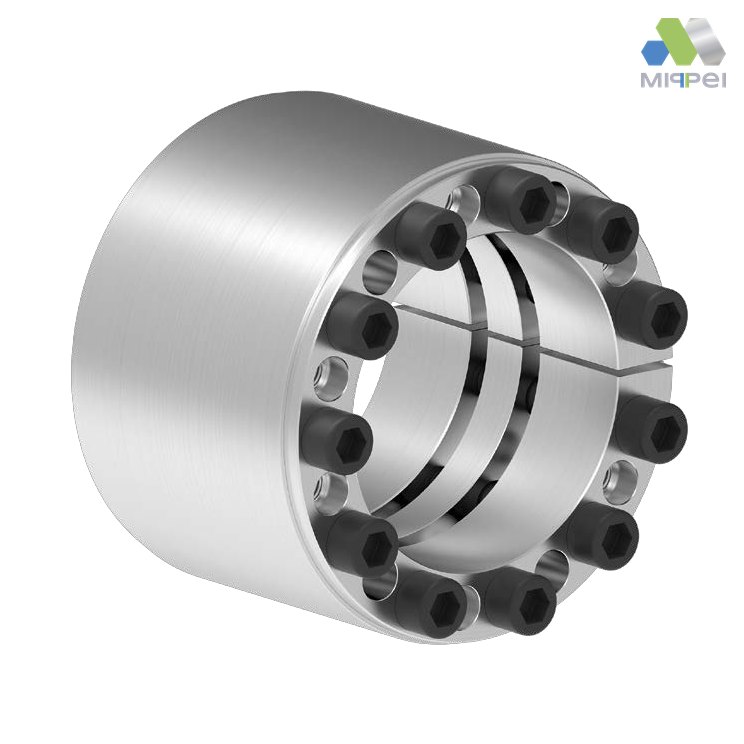

RINGFEDER RfN 7005.

Anel autocentrante de três peças, bipartido, para os torques mais altos com boa concentricidade. Há um pequeno deslocamento axial do cubo no aperto, e os anéis de pressão dianteiro e traseiro se soltam separadamente pelas roscas de extração. Eixo de 25 a 600 mm.

📄 Baixar o catálogo do RfN 7005 (PDF)

Ver tabela completa do RfN 7005 — 50 medidas, eixo de 25 a 600 mm

Eixo d × D (mm)	L (mm)	Torque T (Nm)	Força axial (kN)	Parafusos	Torque de aperto TA (Nm)
25 × 55	46	649	64	6 × M6	17
28 × 55	46	875	64	6 × M6	17
30 × 55	46	950	64	6 × M6	17
35 × 60	60	1.300	74	7 × M6	17
38 × 65	61	1.600	84	8 × M6	17
40 × 65	61	1.680	84	8 × M6	17
42 × 75	62	2.800	135	7 × M8	41
45 × 75	62	3.050	135	7 × M8	41
48 × 80	74	3.700	155	8 × M8	41
50 × 80	74	3.950	155	8 × M8	41
55 × 85	74	4.900	174	9 × M8	41
60 × 90	74	5.900	193	10 × M8	41
65 × 95	74	6.450	193	10 × M8	41
70 × 110	90	10.950	313	10 × M10	83
75 × 115	90	11.700	313	10 × M10	83
80 × 120	90	13.750	344	11 × M10	83
85 × 125	90	16.000	375	12 × M10	83
90 × 130	90	16.900	375	12 × M10	83
95 × 135	90	17.820	375	12 × M10	83
100 × 145	114	25.725	514	11 × M12	145
110 × 155	114	30.850	561	12 × M12	145
120 × 165	114	39.275	655	14 × M12	145
130 × 180	130	50.300	774	12 × M14	230
140 × 190	130	63.200	903	14 × M14	230
150 × 200	130	72.550	967	15 × M14	230
160 × 210	130	82.550	1.032	16 × M14	230
170 × 225	165	103.800	1.221	14 × M16	360
180 × 235	165	117.800	1.308	15 × M16	360
190 × 250	165	132.600	1.395	16 × M16	360
200 × 260	165	140.000	1.400	16 × M16	360
220 × 285	166	173.000	1.570	18 × M16	360
240 × 305	162	218.000	1.820	20 × M16	360
260 × 325	162	250.000	1.920	21 × M16	360
280 × 355	197	360.000	2.550	18 × M20	690
300 × 375	197	428.000	2.850	20 × M20	690
320 × 405	197	480.000	3.000	21 × M20	690
340 × 425	197	534.000	3.140	22 × M20	690
360 × 455	224	670.000	3.730	21 × M22	930
380 × 475	224	742.000	3.900	22 × M22	930
400 × 495	224	852.000	4.260	24 × M22	930
420 × 515	224	894.000	4.260	24 × M22	930
440 × 535	224	937.000	4.260	24 × M22	930
460 × 555	224	980.000	4.260	24 × M22	930
480 × 575	224	1.200.000	5.000	28 × M22	930
500 × 595	224	1.240.000	5.000	28 × M22	930
520 × 615	224	1.390.000	5.330	30 × M22	930
540 × 635	224	1.440.000	5.330	30 × M22	930
560 × 655	224	1.590.000	5.680	32 × M22	930
580 × 675	224	1.705.000	5.680	32 × M22	930
600 × 695	224	1.760.000	5.860	33 × M22	930

RfN 7013.0 e RfN 7013.1: concentricidade e desmontagem fácil

RINGFEDER RfN 7013.1.

Autocentrantes, com flange reforçado que não empena no aperto e por isso desmontam com facilidade. Mantêm a forma na montagem, o que permite rotação mais alta. O RfN 7013.0 tem leve deslocamento axial no aperto; o RfN 7013.1 fixa o cubo no sentido axial e garante batimento axial preciso. Eixo de 19 a 150 mm.

📄 Baixar o catálogo do RfN 7013.0 (PDF)

📄 Baixar o catálogo do RfN 7013.1 (PDF)

RfN 7003, RfN 7004 e RfN 7007: duas peças, autocentrantes

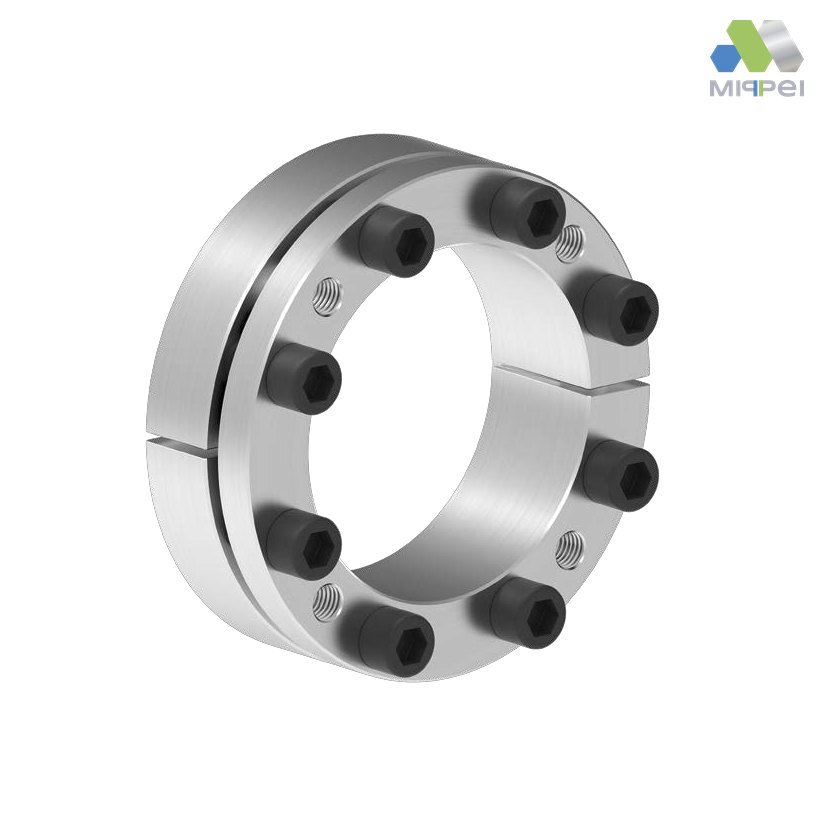

RINGFEDER RfN 7003.

Família de anéis de duas peças e cone único, autocentrantes, com boa concentricidade e desmontagem simples. O RfN 7003 não tem flange (eixo de 19 a 400 mm); o RfN 7004 é a versão alongada (19 a 180 mm); o RfN 7007 é semelhante ao 7004, sem deslocamento axial do cubo (19 a 200 mm).

📄 Baixar o catálogo do RfN 7003 (PDF)

📄 Baixar o catálogo do RfN 7004 (PDF)

📄 Baixar o catálogo do RfN 7007 (PDF)

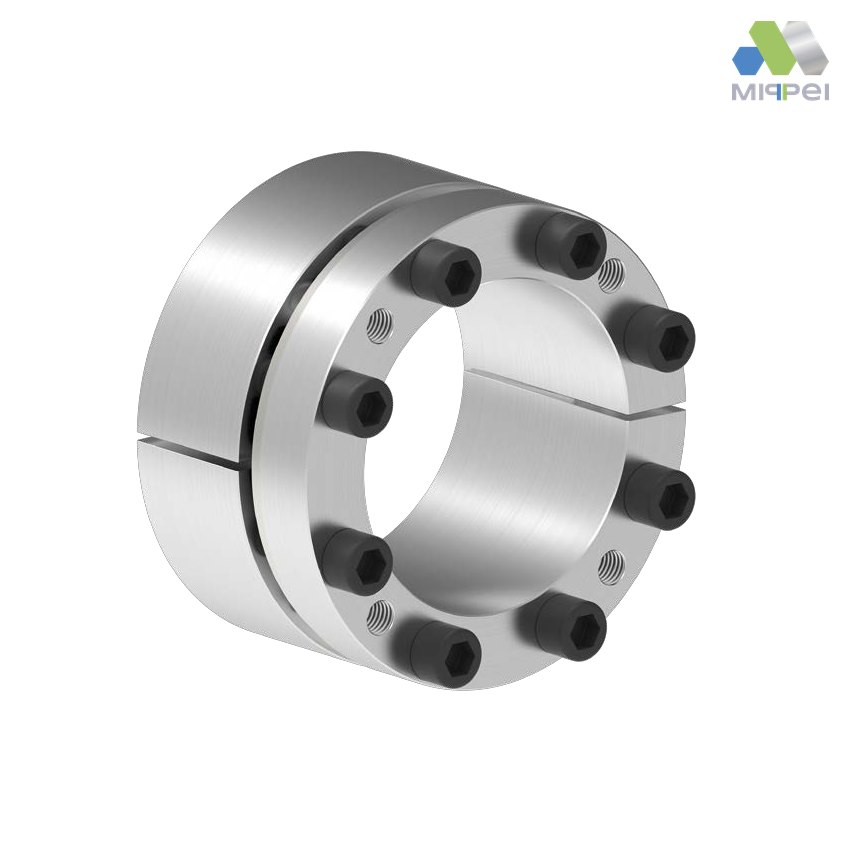

RfN 7004.

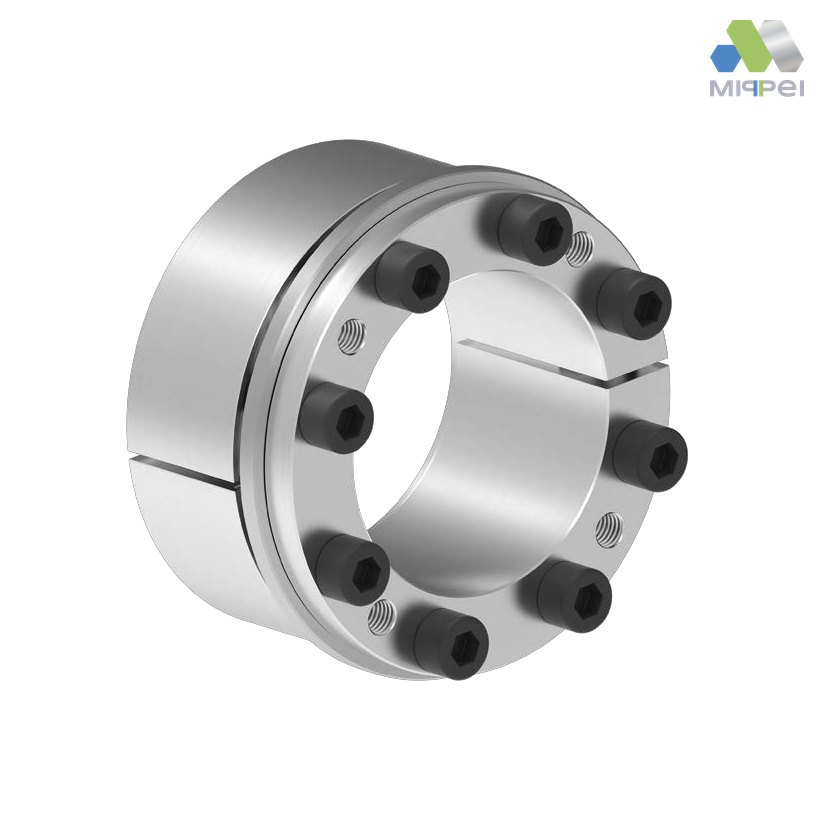

RfN 7007.

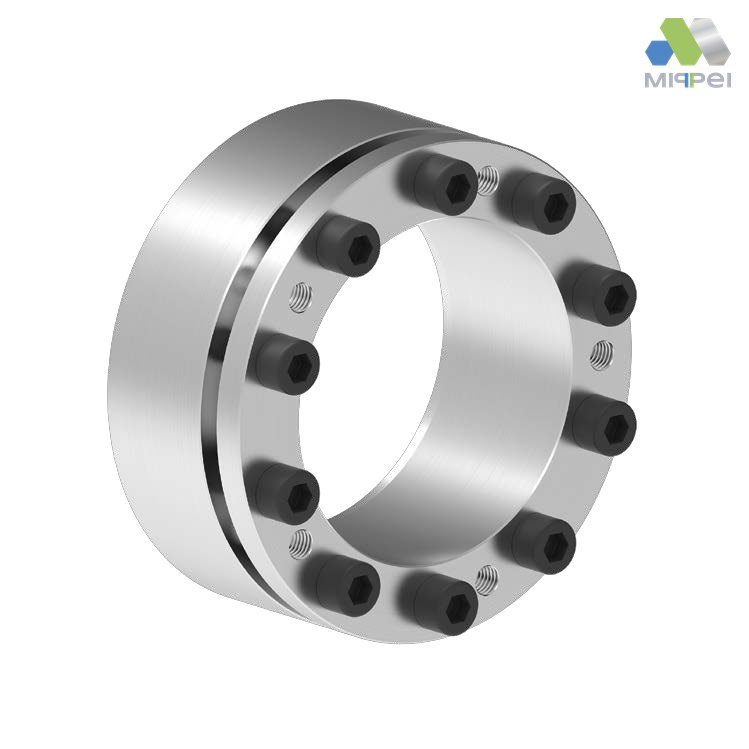

RfN 7013.0.

RfN 7012.2.

RfN 7110 e RfN 7061: compactos, para cubo de parede fina

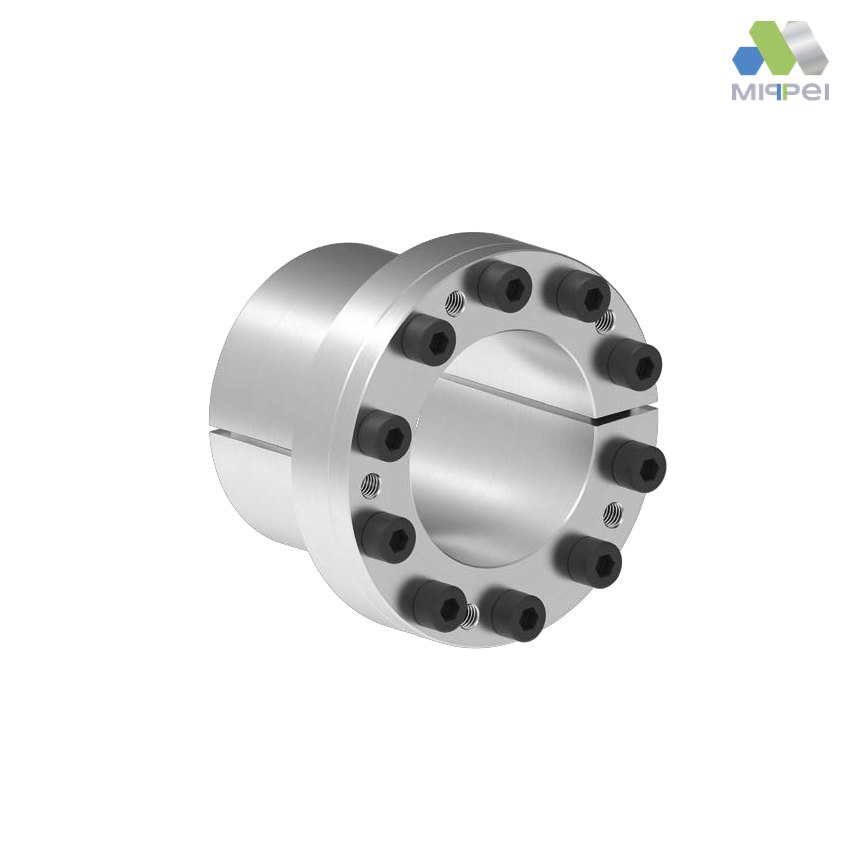

RINGFEDER RfN 7110.

Para eixos pequenos e espaço apertado. O RfN 7110 é autocentrante, sem deslocamento axial e com pressão baixa: os parafusos ficam fora da área de aperto, então o cubo pode ser pequeno (eixo de 8 a 130 mm). O RfN 7061 é de duas peças, em cone duplo, econômico, para torques médios e cubo de parede fina (eixo de 6 a 50 mm).

📄 Baixar o catálogo do RfN 7110 (PDF)

📄 RfN 7061: ver o catálogo geral 2024 (PDF)

RfN 7515 e RfN 7014: cones longos para centragem e momento fletor

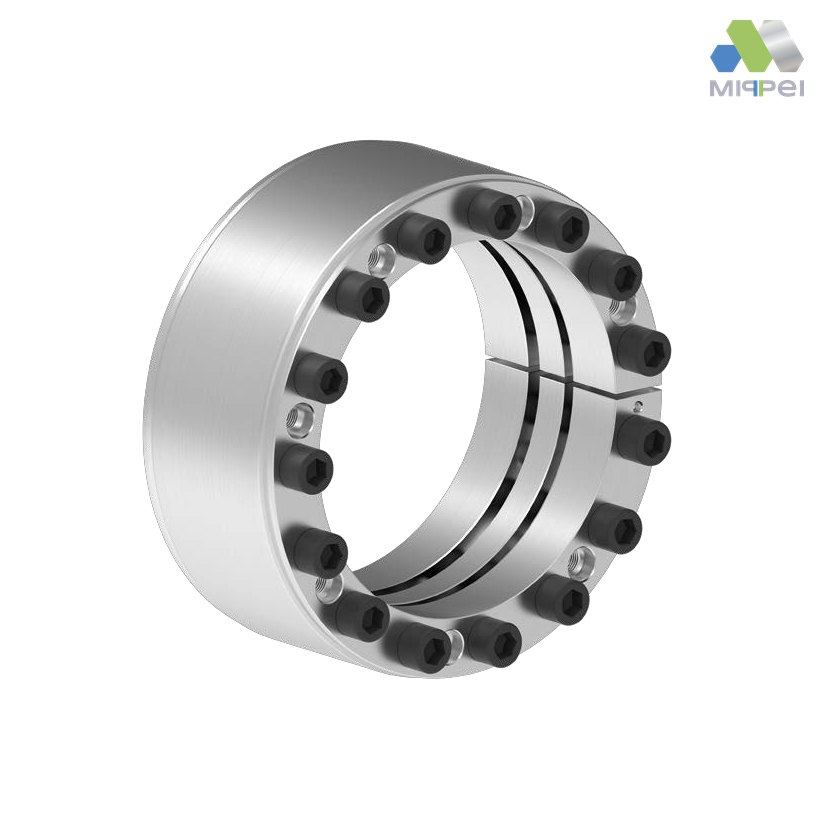

RINGFEDER RfN 7515.

O RfN 7515 é um anel de precisão de três peças: com cones longos e rasos, um único anel transmite torque, força axial e carga de flexão, com ótima centragem (eixo de 60 a 640 mm). O RfN 7014 também usa cones longos e se autocentra; eixo e cubo ficam parados no aperto e trabalham só à compressão (eixo de 60 a 300 mm).

📄 Baixar o catálogo do RfN 7515 (PDF)

📄 RfN 7014: ver o catálogo geral 2024 (PDF)

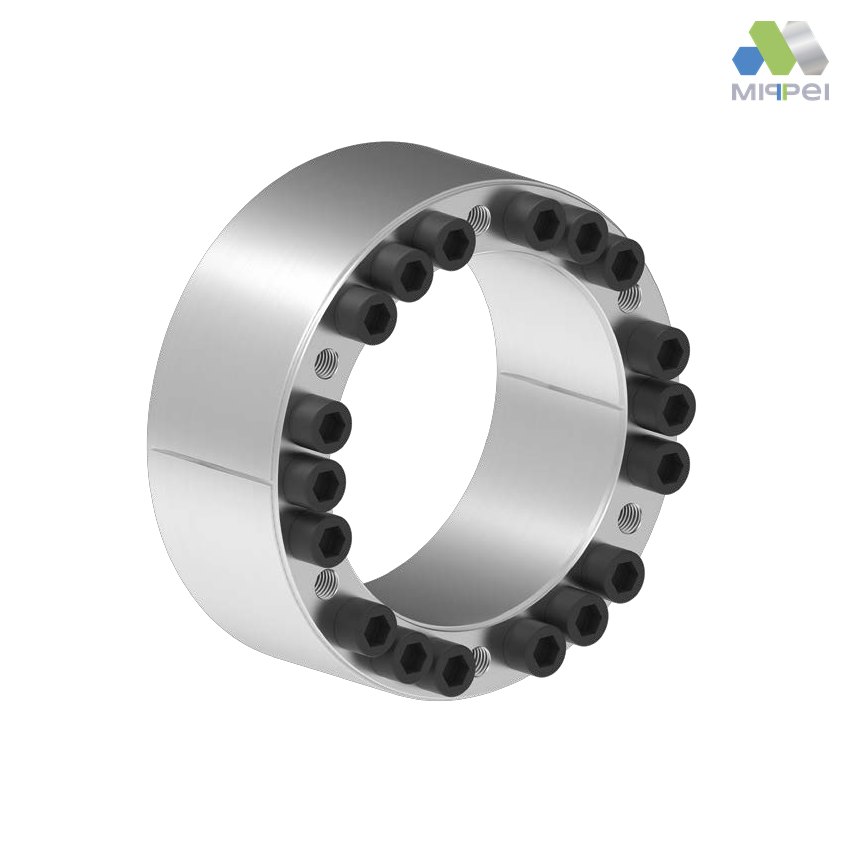

RfN 7014.

RfN 7015.1.

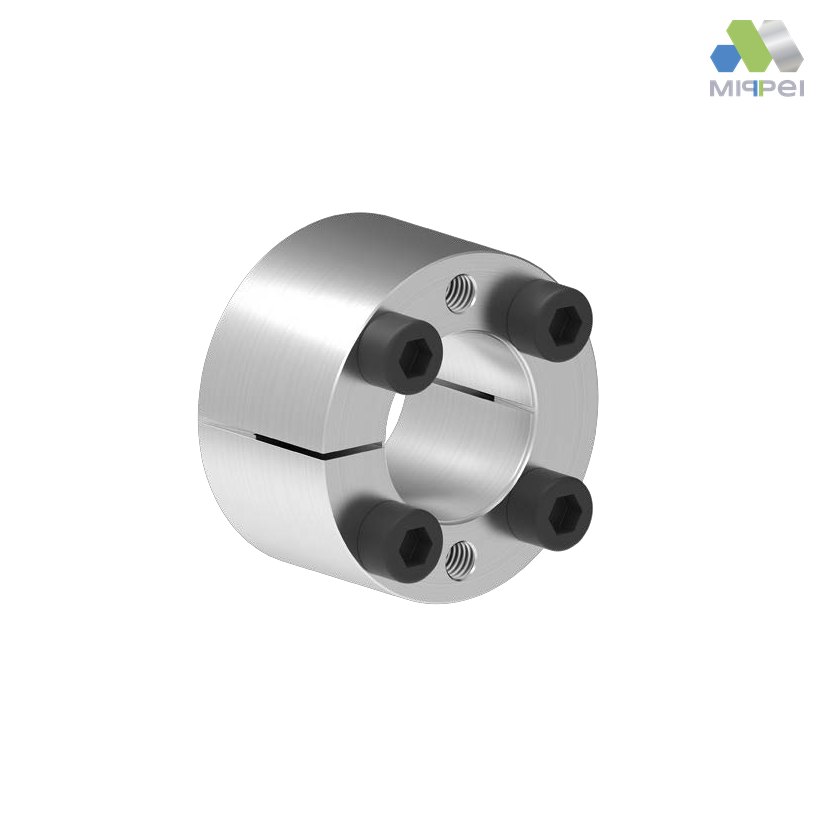

RfN 7061.

Anel de fixação inox RINGFEDER

Para máquina que passa por lavagem intensa ou ambiente corrosivo — alimentos, bebidas, farmacêutica e química — há quatro séries em aço inoxidável:

Anel de fixação RINGFEDER em aço inoxidável.
Série inox	Eixo d (mm)	Torque T (Nm)
RfN 7012 inox	19 – 150	252 – 24.046
RfN 7013.1 inox	19 – 150	199 – 19.950
RfN 7061 inox	6 – 50	3 – 1.472
RfN 7110 inox	8 – 50	16 – 1.883

RfN 7012 inox.

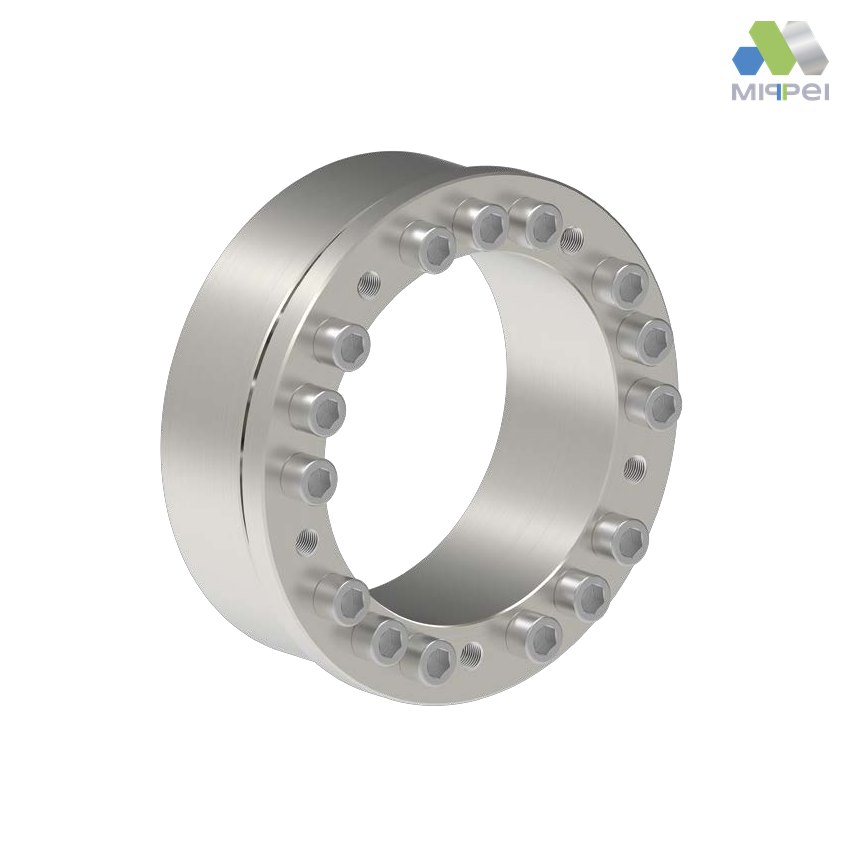

RfN 7013.1 inox.

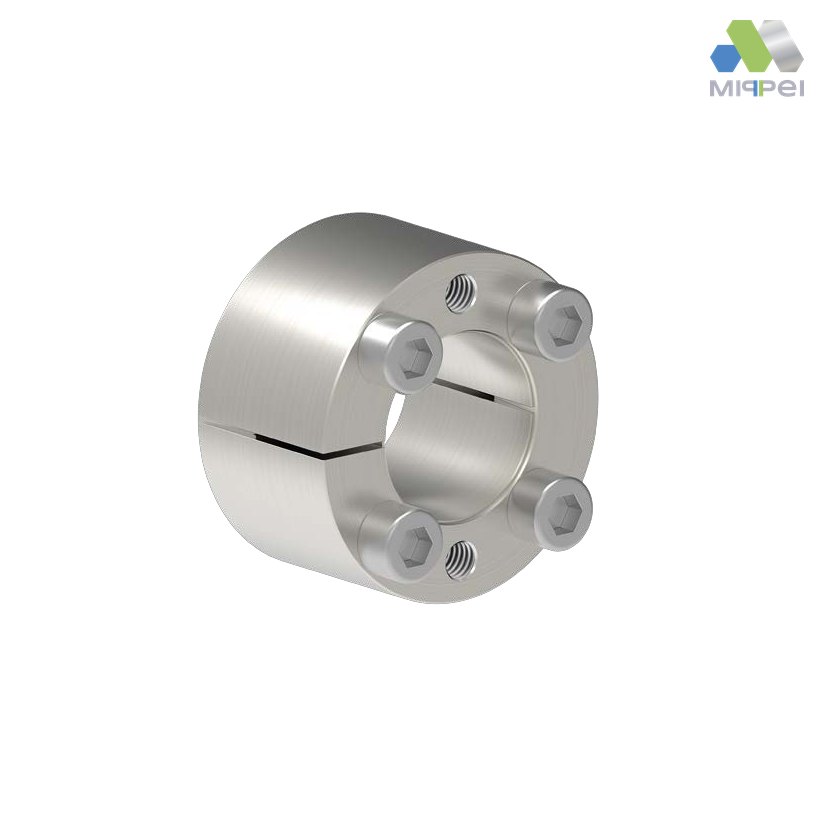

RfN 7061 inox.

RfN 7110 inox.

Já sabe a medida?
Mande a série e o diâmetro do eixo (por exemplo, RfN 7012 100 × 145) e responderemos com disponibilidade e prazo.

Cotação rápida no WhatsAppou escreva para vendas@mippei.com

Anel de contração RINGFEDER (disco de contração / shrink disc)

O anel de contração faz o caminho inverso do anel de fixação: ele é montado por fora do cubo. Ao apertar os parafusos, os anéis de pressão se aproximam, comprimem o anel interno cônico e este aperta o cubo contra o eixo. Como só uma interface transmite a carga, a ligação fica concêntrica e balanceada, boa para rotação alta, e resiste melhor à fadiga por torção alternada do que os ajustes por interferência tradicionais.

É assim que se fixa redutor de eixo oco no eixo da máquina, além de engrenagens, alavancas, polias, discos de freio, acoplamentos e flanges. No mercado ele também é chamado de disco de contração, inclusive na busca por disco de contração de redutor SEW.

RfN 4071 e RfN 4061: série padrão

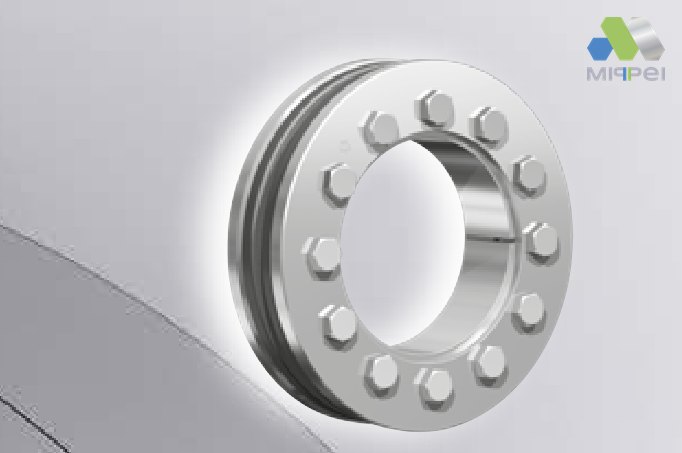

Anel de contração RINGFEDER RfN 4061.

O RfN 4071 é o anel de contração mais popular da linha, e o RfN 4061 é outra série padrão muito usada. Os dois têm anel interno partido, que reduz as forças e a pressão no cubo e no eixo, servem para carga estática, dinâmica e de impacto e permitem ajustar a pressão variando o torque de aperto dos parafusos. Usam parafusos padrão e dispensam ferramenta especial.

📄 Baixar o catálogo do anel de contração (em português) (PDF)

RfN 4161: torques elevados

Anel de contração RINGFEDER RfN 4161.

Série padrão para transmissão de torques elevados, com anel interno partido e parafusos classe 12.9. Mantém a montagem simples: não exige chaveta, ranhura nem usinagem adicional, e o cubo pode ser travado em qualquer posição ou ângulo.

RfN 4181: série pesada

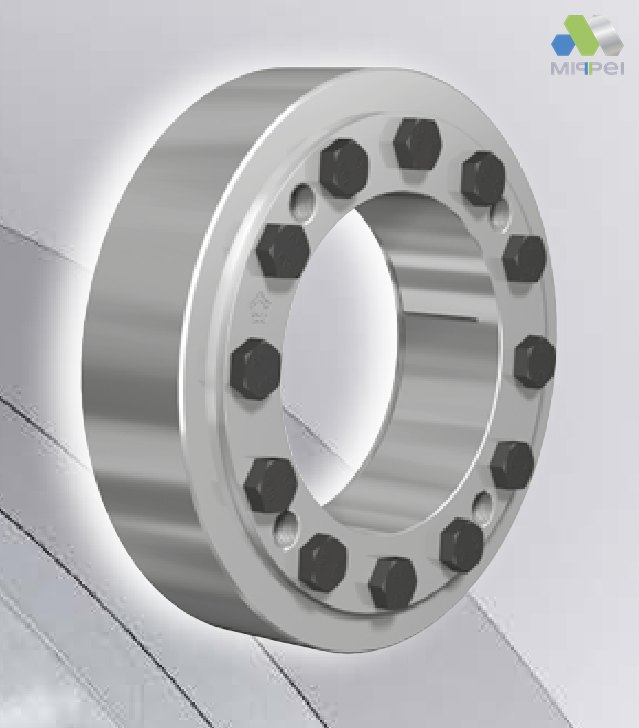

Anel de contração RINGFEDER RfN 4181.

A série pesada, para os maiores torques da linha de anéis de contração. Permite conferir visualmente o estado do aperto, o que reduz falha de montagem, e tem montagem rápida — vantagem em equipamentos fabricados em série.

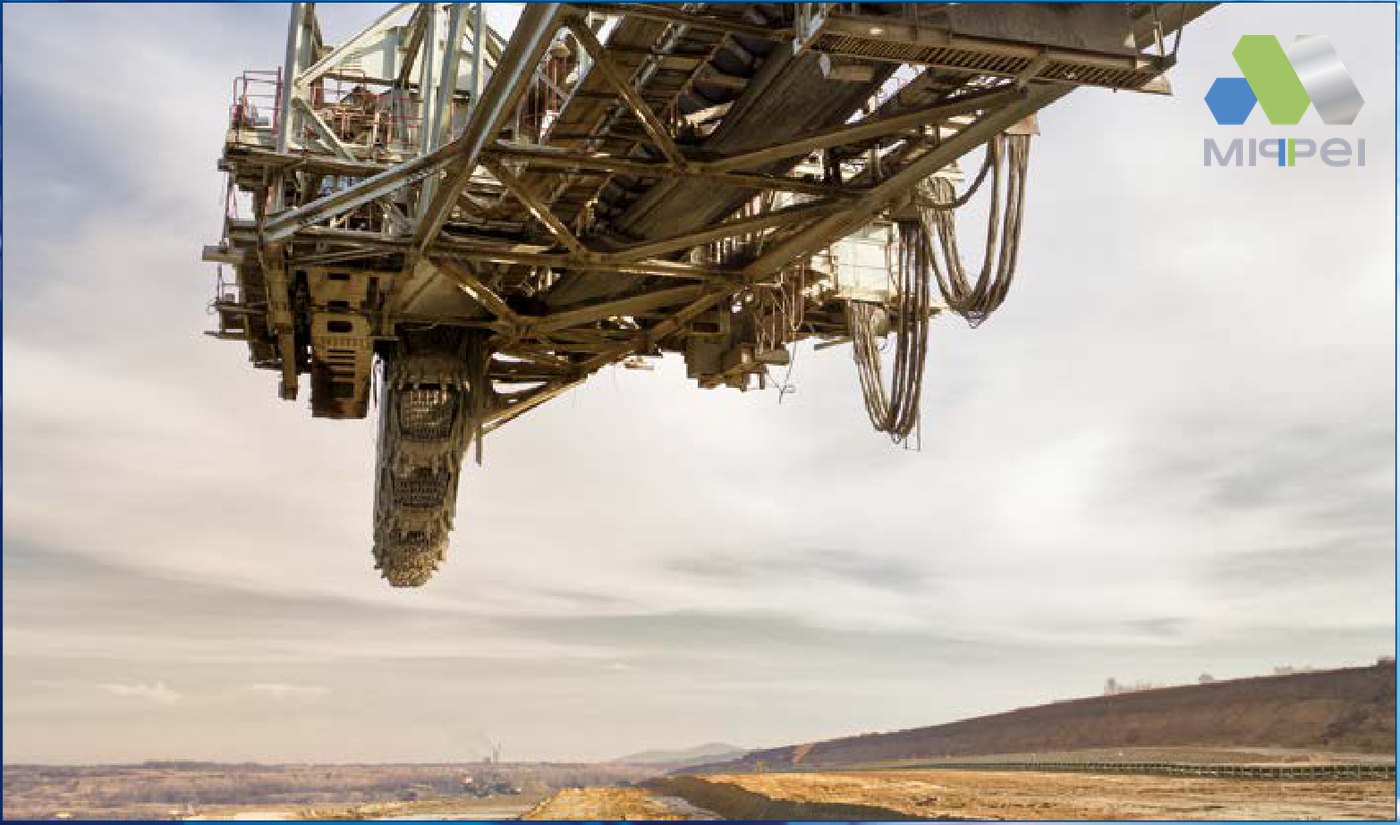

Mineração: acionamentos de grande porte são aplicação típica de anel de contração.

Redutor de eixo oco?
Informe o diâmetro do eixo da máquina e o diâmetro externo do cubo do redutor. Indicamos o anel de contração certo.

Falar com um especialistaou escreva para vendas@mippei.com

Anel de fixação em tambor de correia transportadora: o cuidado com o momento fletor

Tambor de transportador de correia é uma das aplicações mais exigentes para o anel de fixação. Além do torque, o anel recebe o momento fletor do eixo: a pressão aumenta de um lado e diminui do outro a cada volta, e a tensão se concentra entre os furos dos parafusos. Anel mal dimensionado ou de material inferior trinca, e o problema aparece no eixo e no espelho do tambor.

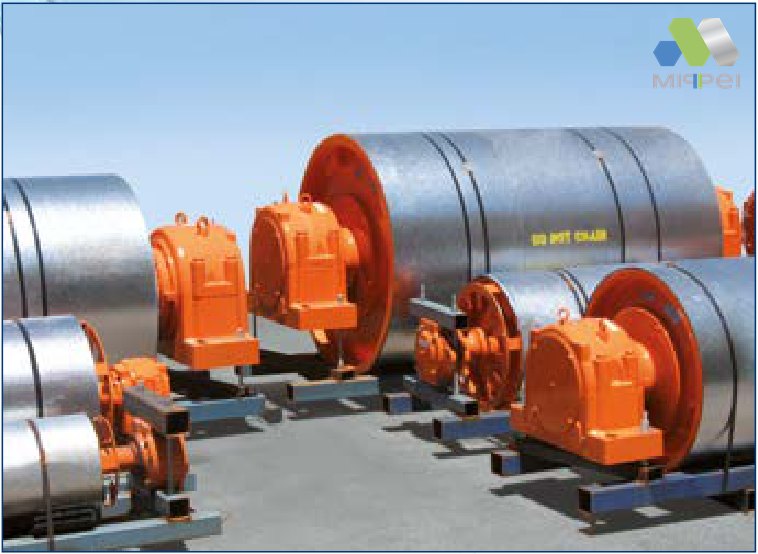

Tambores de correia transportadora.

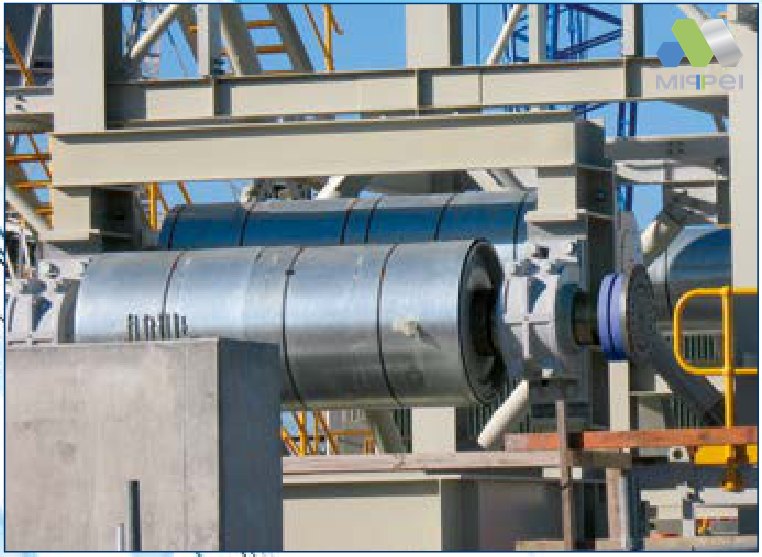

Tambor com anéis de fixação e anel de contração no acoplamento do acionamento.

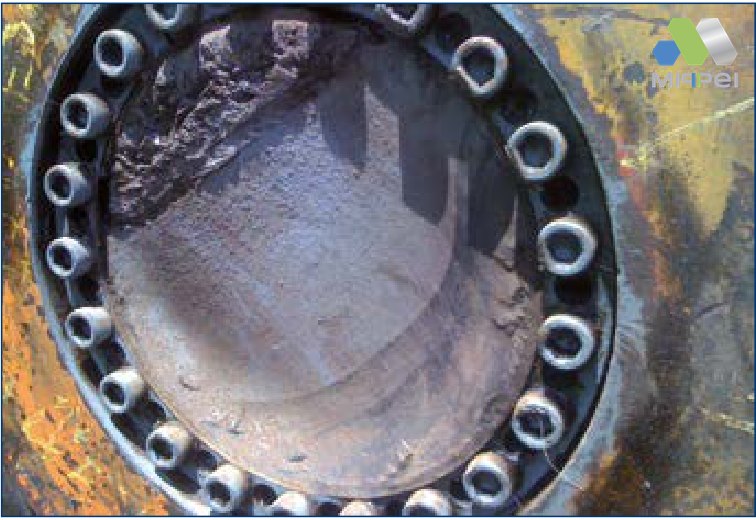

Falha por momento fletor: eixo rompido.

Falha por momento fletor: cubo e espelho do tambor deformados.

Séries indicadas: RfN 7015.0 e 7015.1 (autocentrantes, cones longos) e RfN 7012 dimensionado para momento fletor.
Critério do catálogo: ângulo de deflexão do eixo na região do anel abaixo de 5,4′ — o que equivale a flecha máxima de 1/2000 da distância entre mancais.
Também se aplica a britador, prensa e outros acionamentos com carga radial alta.

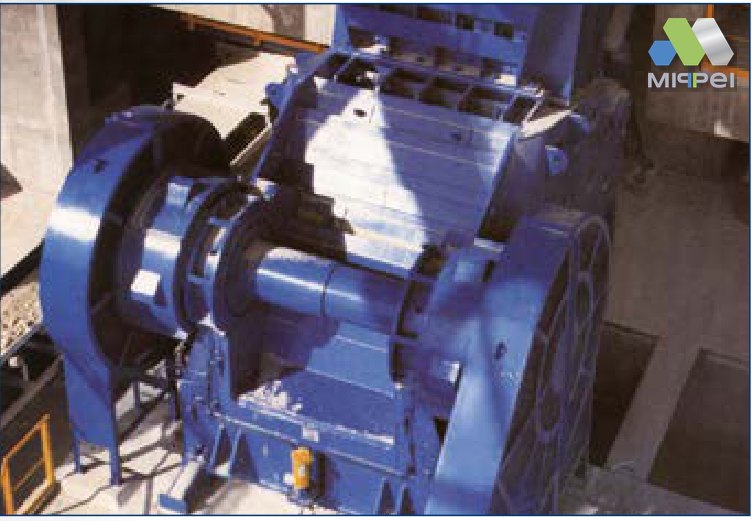

Britador: outra aplicação com carga radial e momento fletor.

Como instalar e desmontar o anel de fixação RINGFEDER

Confira eixo e furo do cubo: tolerância e acabamento estão na tabela de cada série (em geral, rugosidade Ra até 3,2 µm).
Limpe e lubrifique as superfícies como o catálogo da série indica — lubrificante errado muda o torque transmitido.
Posicione o cubo na altura e no ângulo desejados. Nas séries sem deslocamento axial, ele não sai do lugar no aperto.
Aperte os parafusos em várias etapas, em sequência cruzada, até o torque de aperto TA da tabela.
Para desmontar, afrouxe os parafusos e use as roscas de extração do próprio anel. O RfN 7012 se solta sozinho.

Onde o anel de fixação e o anel de contração RINGFEDER são usados

Mineração e siderurgia (transportador de correia, britador, recuperadora, escavadeira), papel e celulose, agronegócio e armazenagem de grãos, alimentos e bebidas (versões inox), máquinas de impressão, redutores e acoplamentos em geral.

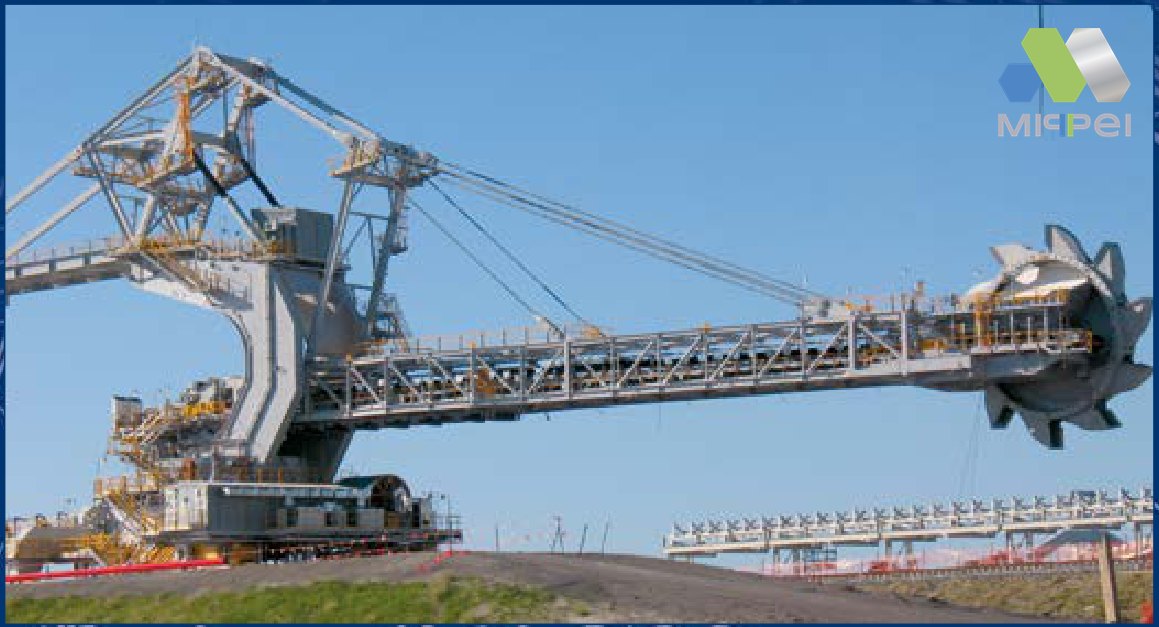

Recuperadora de pátio na mineração.

Dúvida técnica sobre a sua aplicação?
Torque, momento fletor, cubo de parede fina, eixo oco: a nossa engenharia de aplicação ajuda a escolher a série.

Tirar dúvida técnicaou escreva para vendas@mippei.com

Catálogos técnicos de anel de fixação e anel de contração RINGFEDER

Por que comprar anel de fixação RINGFEDER na Mippei

Distribuidora RINGFEDER, com todas as séries de anéis de fixação e de anéis de contração.
Engenharia de aplicação: ajudamos a escolher a série pelo torque, pelo momento fletor e pelo cubo.
Equivalência: trocamos anel de outra marca pelo RINGFEDER certo, pela medida d × D × L.
Curitiba/PR, atendimento em todo o Brasil, com presença mais forte no Sul.

Perguntas frequentes sobre anel de fixação e anel de contração

A chaveta do meu eixo espanou. Dá para trocar por anel de fixação?

Sim. O anel de fixação RINGFEDER prende o cubo no eixo por atrito, sem chaveta e sem rasgo, então some o ponto de fadiga que fez a chaveta falhar e a folga deixa de existir. Na maioria dos casos dá para aproveitar o eixo existente — passe o diâmetro do eixo e do cubo que indicamos a série.

Meu anel de fixação está patinando no eixo. O que pode ser?

Quase sempre é torque de aperto abaixo do especificado, lubrificante errado nas superfícies de contato ou sobrecarga. O anel de fixação é projetado para deslizar quando o torque passa do limite, o que protege redutor e motor. Reaperte em etapas até o torque TA da tabela e, se voltar a patinar, revise o dimensionamento com a nossa engenharia.

Como desmontar um anel de fixação travado?

Afrouxe os parafusos de aperto e use os furos roscados de extração do próprio anel, com ferramenta comum. A série RfN 7012 se solta sozinha quando os parafusos são afrouxados.

Qual é o torque de aperto dos parafusos do anel de fixação RINGFEDER?

O torque de aperto (TA) muda com a série e com o diâmetro, e está na tabela de cada catálogo — no RfN 7012, por exemplo, vai de 17 Nm (parafusos M6) a 1.200 Nm (M24). Aperte em várias etapas, em sequência cruzada, até chegar ao valor da tabela.

Posso reaproveitar o anel de fixação depois de desmontar?

Em geral sim, desde que o anel e os parafusos não tenham dano visível. Em aplicação crítica, recomendamos montar com parafusos novos.

Qual série RINGFEDER eu preciso?

Depende do torque, da necessidade de o próprio anel centralizar o cubo, de o cubo poder ou não se deslocar na montagem e de haver momento fletor. Em resumo: RfN 7012 para forças altas sem deslocamento axial; RfN 7006 autocentrante e econômico; RfN 7015.0 para o máximo de torque e momento fletor; RfN 7015.1 para menor pressão no cubo; RfN 7013.0 e 7013.1 para concentricidade e desmontagem fácil; RfN 7110 e 7061 compactos; RfN 7005 para torques pesados. Na dúvida, mande a medida.

Tem anel de fixação para eixo de 285 mm?

Na tabela padrão os diâmetros saltam de 280 para 300 mm; medidas intermediárias são sob consulta, como o próprio catálogo prevê. Confirme também se 285 mm é o diâmetro do eixo (d) ou o diâmetro externo do anel (D), porque a cotação muda.

Que medidas preciso passar para cotar um anel de fixação?

Diâmetro do eixo, diâmetro e largura do cubo e o torque (ou a potência e a rotação). Se houver momento fletor ou força axial, informe também. Se você só tem a peça velha, mande uma foto da marcação RfN.

Qual anel de fixação usar em tambor de correia transportadora?

Em tambor, o anel carrega o momento fletor do eixo além do torque, por isso o normal são as séries autocentrantes de alta capacidade, RfN 7015.0 e 7015.1, ou o RfN 7012 dimensionado para momento fletor. O catálogo trabalha com deflexão do eixo de até 1/2000 da distância entre mancais.

Qual a diferença entre o RfN 7012 e o RfN 7006?

O RfN 7006 é autocentrante, tem flange de encosto e é mais econômico. O RfN 7012 transmite forças maiores, não desloca o cubo na montagem e se solta sozinho na desmontagem, mas o cubo precisa ter guia própria.

O que é anel de contração (disco de contração / shrink disc)?

É um anel montado por fora do cubo que, ao apertar os parafusos, comprime o cubo contra o eixo. É o padrão para fixar redutor de eixo oco e dá uma ligação concêntrica e balanceada, boa para rotação alta.

Como fixar redutor de eixo oco sem chaveta?

Com anel (disco) de contração RINGFEDER montado sobre o cubo oco do redutor: ele aperta o cubo contra o eixo da máquina sem chaveta e sem folga, em redutores de várias marcas. Identificamos o modelo pelo diâmetro do eixo e do cubo.

Qual a diferença entre anel de fixação e anel de contração?

O anel de fixação vai entre o eixo e o cubo; o anel de contração vai por fora do cubo. Os dois fixam por atrito, sem chaveta, e a Mippei fornece os dois.

Anel de fixação RINGFEDER é a mesma coisa que anel trava (DIN 471)?

Não. O anel trava, ou anel elástico, só segura a peça no lugar no sentido axial. O anel de fixação RINGFEDER transmite torque entre eixo e cubo por cunha cônica e parafusos.

Anel de fixação, bucha expansiva, anel de expansão e locking assembly são a mesma coisa?

Sim, são nomes para o mesmo componente: o anel cônico de fixação eixo-cubo sem chaveta. O fabricante chama de locking assembly.

Qual a diferença entre anel de fixação e bucha cônica (Taper Lock)?

A bucha cônica fixa a polia no eixo com chaveta. O anel de fixação dispensa a chaveta e transmite o torque só por atrito, sem folga — melhor para reversão e carga de impacto.

Henfel e RINGFEDER são a mesma empresa?

A HENFEL é uma das marcas do grupo RINGFEDER Power Transmission, ao lado da GERWAH. A Mippei é distribuidora RINGFEDER.

Tenho um anel de outra marca (Tollok, Stüwe, TAS, Bikon). Dá para trocar por RINGFEDER?

Na maioria dos casos sim, pela medida d × D × L e pelo torque. Mande a marcação da peça atual que fazemos a equivalência.

A Mippei vende engate RINGFEDER para caminhão?

Não. O engate RINGFEDER para caminhão e reboque é outra linha de produto; a Mippei trabalha com a linha de transmissão de potência — anéis de fixação e anéis de contração.

Onde comprar anel de fixação RINGFEDER no Brasil?

Na Mippei, distribuidora RINGFEDER em Curitiba/PR, que atende todo o Brasil e fornece todas as séries de anéis de fixação e de contração. Cote pelo WhatsApp com a série e o diâmetro do eixo, e confirmamos disponibilidade e prazo.

Pronto para cotar?
Série, diâmetro do eixo e quantidade. Se preferir, só a foto da peça.

Pedir cotação no WhatsAppou escreva para vendas@mippei.com

Distribuidor RINGFEDER: anel de fixação e anel de contração
